चीन में निर्मित उच्च गुणवत्ता वाले हैंगर बोल्ट

सौर संरचनाओं के माउंटिंग के लिए हैंगर बोल्ट, चीन के ज़ियामेन बोल्ट उत्पादन शहर में टॉपफेंससोलर द्वारा निर्मित। नीचे मुख्य तीन भागों से बना है।

विवरण:

वस्तु	सामग्री	आकार	मात्रा	इकाई का वज़न
M10 बोल्ट	SUS304	एम10*200	1	0.085
M10 निकला हुआ किनारा अखरोट	SUS304	एम10*15*10	3	0.011
रबर पैड	ईपीडीएम	एम10*200	1	0.05

उत्पाद का नाम: सौर पैनल बोल्ट

सामग्री: SUS304/316

जंग रोधी: इसका उच्च प्रदर्शन

स्थापना स्थल: छतों पर

रंग: प्राकृतिक या अनुकूलित

कार्य: संरचना के सौर पैनल फास्टनरों

शिपमेंट से पहले पूर्व-इकट्ठा करें

सौर पैनल बोल्ट अनुकूलित संरचना विकल्प हैं, जटिल स्थापना की आवश्यकता नहीं है। यह पीवी मॉड्यूल को विश्वसनीय समर्थन प्रदान करने के लिए सौर पैनल संरचना को सरल और अधिक प्रभावी बनाता है।

लोडिंग क्षमता:

अधिकतम पवन भार: अधिकतम। 60 मी/से. तक

अधिकतम बर्फ भार: अधिकतम। 1.4 केएन/एम2 तक

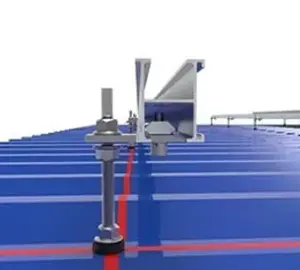

छत स्थलों के उपयुक्त अनुप्रयोग: नालीदार धातु की छत, समलम्बाकार छत, सैंडविच धातु की छत, टिन की छत, आदि।

अधिक आयाम:

विधियों का उपयोग करना:

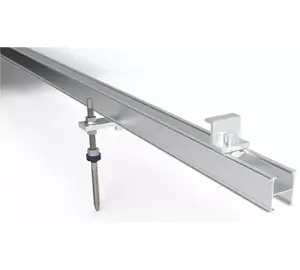

The सौर हैंगर बोल्टमिड-क्लैंप और एंड-क्लैंप के साथ सौर रेल को जोड़ने के लिए एल-फीट माउंट किट के संयोजन में उपयोग किया जाता है।

परिचय पुस्तिका

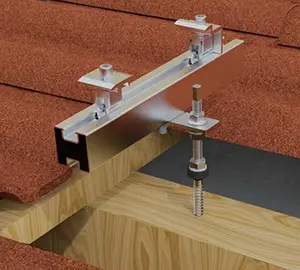

(1) धातु बीम या लकड़ी के राफ्टर पर छत और प्री-ड्रिल माउंटिंग कैविटी की स्थिति को मापें।

(2) बोल्ट को पूर्व-ड्रिल किए गए छेदों में पेंच करें और सुनिश्चित करें कि पानी के रिसाव के जोखिम को खत्म करने के उद्देश्य से ईपीडीएम प्लेट छत पर कसकर जुड़ी हुई है।

(3) अंततः पैनल को छत पर ऊंचा स्थापित करने के लिए ऊंचाई को समायोजित करना, फिर लॉकिंग नट को बांधना।

(4) एल-फीट ब्लॉक को उसके शीर्ष पर स्थापित करें और एम10 फ्लैंज नट को कसकर पेंच करें।

(5) सोलर रेल को रेल कनेक्टर से जोड़ना, इसे एल-फीट किट पर लगाना।

(7) सौर पैनलों को संरचना पर स्थापित करेंमध्य और अंत सौर पैनल क्लैंपसंपूर्ण छत का फ़र्श पूरा करने के लिए।
