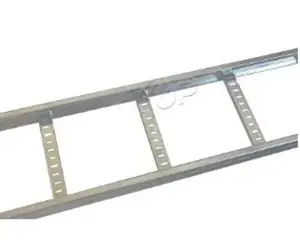

सोलर केबल ट्रे को तीन भागों में विभाजित किया जा सकता है।

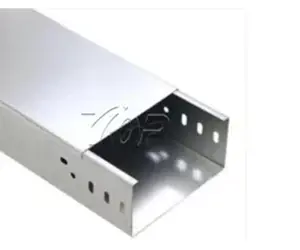

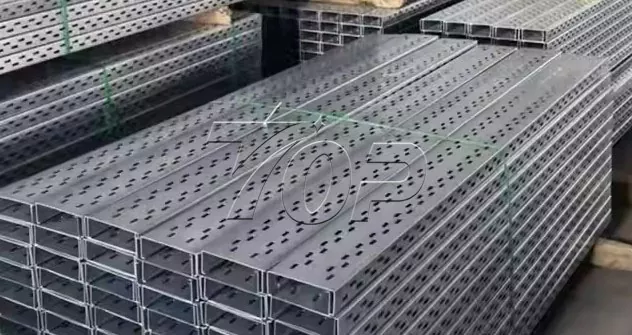

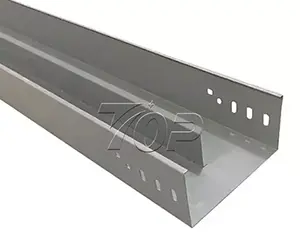

गर्त केबल ट्रे: जैसे कि छिद्रित केबल ट्रे, जो गैल्वेनाइज्ड स्टील सौर केबल ट्रे प्रणाली है और इसमें एल्यूमीनियम और जेएएम सामग्री प्रकार के सौर केबल ट्रे भी हैं

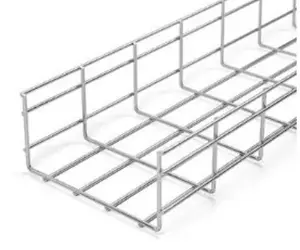

वायर मेश ट्रे वायर मेश डिज़ाइन की गई केबल ट्रे है जो सौर केबल प्रबंधन के लिए एक आसान और तेज़ इंस्टॉलेशन सिस्टम है।

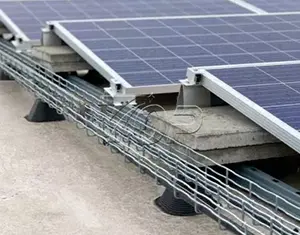

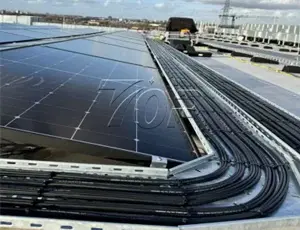

मेष केबल ट्रेइसका उपयोग औद्योगिक और वाणिज्यिक सौर ऊर्जा ग्रह सेटिंग्स में केबलों को समर्थन और व्यवस्थित करने के लिए किया जाता है, विशेष रूप से हल्के वजन के कारण छत पर उपयोग किया जाता है।
गर्त पुलों का उपयोग अस्पतालों, प्रयोगशालाओं और खाद्य प्रसंस्करण संयंत्रों से सौर ऊर्जा प्रणालियों जैसे उच्च स्वच्छता और सुरक्षा मानकों की आवश्यकता वाले स्थानों में केबल और पाइपलाइनों को अलग करने और उनकी सुरक्षा के लिए किया जाता है।
|
|
|
|
|
|
|

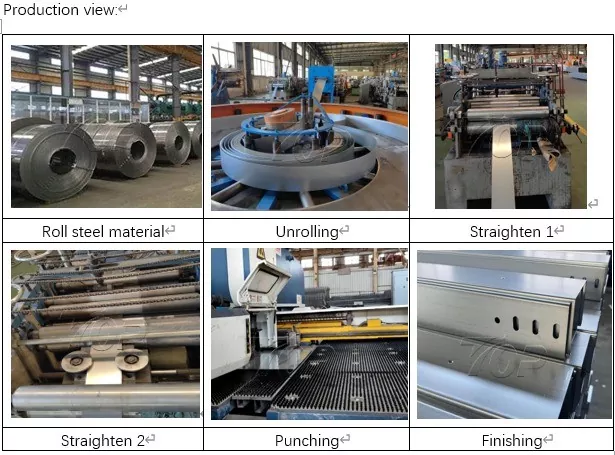

प्रसंस्करण |
एक टुकड़ा मुक्का मारना और झुकना |
|
सामग्री विकल्प |
1. हॉट डिप गैल्वेनाइज्ड स्टील |
|
2. अल्युमीनियम |
|
|
|
मोटाई: 0.5 मिमी-0.8 मिमी- 1 मिमी- 1.5 मिमी- 2.0 मिमी |
|
ऊँचाई:25 से 500 मिमी तक |
|
|
चौड़ाई: 50 से 1200 मिमी तक |
|
|
लंबाई: 2000 - 6000 मिमी (अधिक विकल्प अनुकूलित किए जा सकते हैं) |
|
|
सतही समापन |
समाप्त: पूर्व-गैल्वनाइज्ड, गर्म डूबा हुआ गैल्वेनाइज्ड, पावर कोटिंग |
|
पैकेट |
लकड़ी का फूस या लोहे का फूस, या विशेष रूप से अनुकूलित |
हमें केबल ट्रे के कार्यों के बारे में जानना होगा
1. सौर ऊर्जा प्रणाली में सौर केबल के प्रबंधन और बिछाने का कार्य। इससे जगह की बचत हो सकती है और छत पर सौर साइटों का पूरा उपयोग हो सकता है, लेकिन भविष्य में केबलों का रखरखाव भी आसान हो जाएगा।
2. केबलों की सुरक्षा: यह एसी/डीसी सौर केबलों को यांत्रिक प्रभावों, जानवरों के काटने या मानव क्षति से क्षतिग्रस्त होने से बचा सकता है। और विशेष रूप से यह धूप, बारिश, उच्च तापमान और आर्द्रता वाले वातावरण में चलने वाली केबल और बिजली की सुरक्षा की गारंटी देने में मदद कर सकता है।
3. रखरखाव में आसानी,टॉपफेंससोलरउत्पादित केबल ट्रे इसकी गुणवत्ता की गारंटी देती है और नियमित रखरखाव की कठिनाई और लागत को कम करती है।
4. गर्मी अपव्यय: ग्रिड प्रकार और छिद्रित केबल ट्रे वायु परिसंचरण को बढ़ावा दे सकते हैं। डीसी केबलों के बैचों को एक साथ बिछाने के लिए यह बहुत महत्वपूर्ण है। केबल ट्रे सिस्टम केबल गर्मी अपव्यय को अच्छी तरह से बनाता है, और केबलों के अत्यधिक गर्म होने के कारण होने वाली खराबी को रोकता है।
|
|
|
|
|

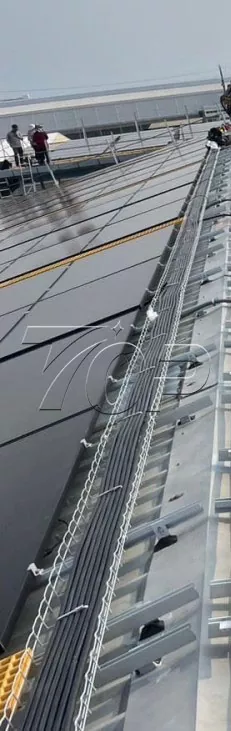

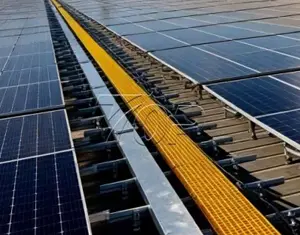

आवेदन1 |
आवेदन2 |
आवेदन3 |
पैकिंग विधि:

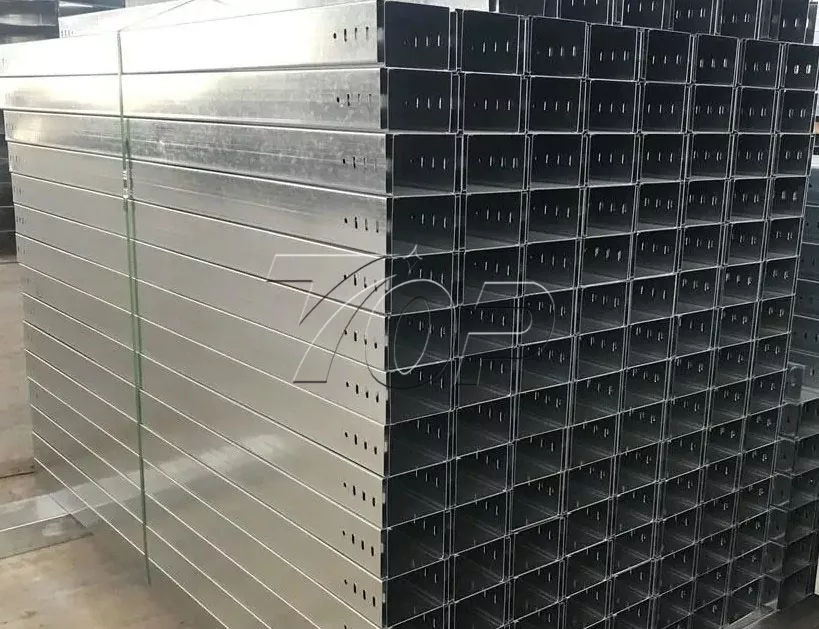

केबल ट्रे के लिए शिपमेंट/परिवहन सुरक्षा के लिए लौह फूस के साथ पैक किया गया।
