एल्यूमिनियम केबल ट्रे

एल्युमीनियम केबल ट्रे के एक पेशेवर निर्माता को खोजने के लिए, या व्यापक समाधान के साथ एक नई सौर परियोजना शुरू करना चाहते हैं, आप टॉपफेंससोलर से संपर्क कर सकते हैं और हमें आपका दीर्घकालिक भागीदार बनने दें!

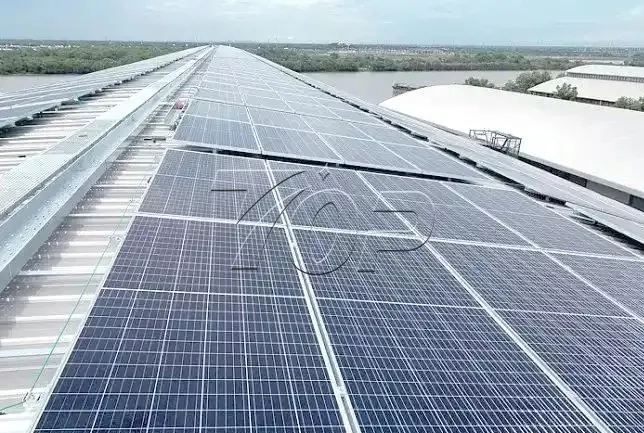

सिस्टम की दीर्घायु के लिए केबल प्रबंधन अक्सर महत्वपूर्ण होता है। सौर केबल उच्च वोल्टेज डीसी करंट प्रवाहित करते हैं और दशकों तक अत्यधिक मौसम के संपर्क में रहते हैं।

छत की सतह पर केबल छोड़ना सुरक्षा के लिए ख़तरा है। टॉपफेंससोलर ब्रांडेड सोलर एल्युमीनियम केबल ट्रे सौर केबल वायरिंग के लिए एक समर्पित राजमार्ग प्रदान करता है।

शारीरिक सुरक्षा:ट्रे छत के तेज किनारों से होने वाले नुकसान को रोकती है, सौर प्रणाली को सुरक्षित रूप से चालू रखती है।

गर्मी लंपटता:केबलों के लिए अच्छे वेंटिलेशन के साथ छेद डिज़ाइन वाली केबल ट्रे। यह विशेष डिज़ाइन प्रतिरोध और गर्मी संचय को प्रभावी ढंग से कम कर सकता है।

सौर केबल विशिष्टताओं के लिए डिज़ाइन किया गया

सोलर पीवी केबल डबल इंसुलेटेड और मोटे होने के साथ अद्वितीय हैं। उन्हें एक समर्थन प्रणाली की आवश्यकता होती है जो उनके मोड़ त्रिज्या और वजन का सम्मान करती है।

केबल ट्रे की सामग्री को संदर्भित करता है, गैल्वनाइज्ड स्टील जो भारी ताप सिंक के रूप में कार्य करता है, एल्यूमीनियम सौर ऊर्जा के लिए सबसे आदर्श सामग्री है।

संक्षारण प्रतिरोधी: स्वाभाविक रूप से एक सुरक्षात्मक ऑक्साइड परत बनाता है, जो बाहरी प्रदर्शन के लिए बिल्कुल उपयुक्त है।

हल्का वजन: आपकी छत की संरचना पर स्थिर भार को कम करता है।

गैर चुंबकीय: उच्च वर्तमान अनुप्रयोगों में चुंबकीय प्रेरण के कारण बिजली हानि को कम करता है।

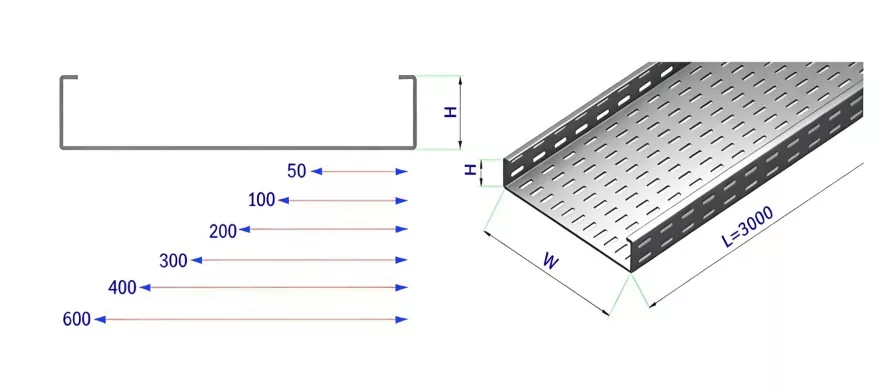

केबल ट्रे के उपलब्ध प्रकार

हम आपके विशिष्ट इंस्टॉलेशन वातावरण से मेल खाने के लिए तीन अलग-अलग कॉन्फ़िगरेशन प्रदान करते हैं:

1. सीढ़ी प्रकार केबल ट्रे

लंबे समय तक चलने वाले और भारी फीडर केबल के लिए अच्छा है।

फ़ीचर: खुले पायदान उच्च amp केबलों को ठंडा करने के लिए अधिकतम वायु प्रवाह प्रदान करते हैं।

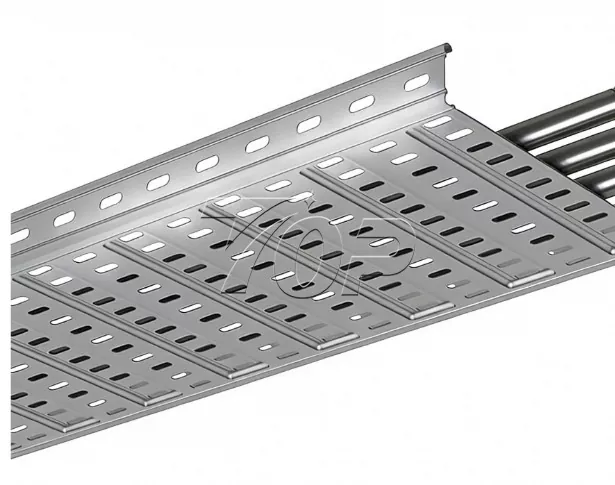

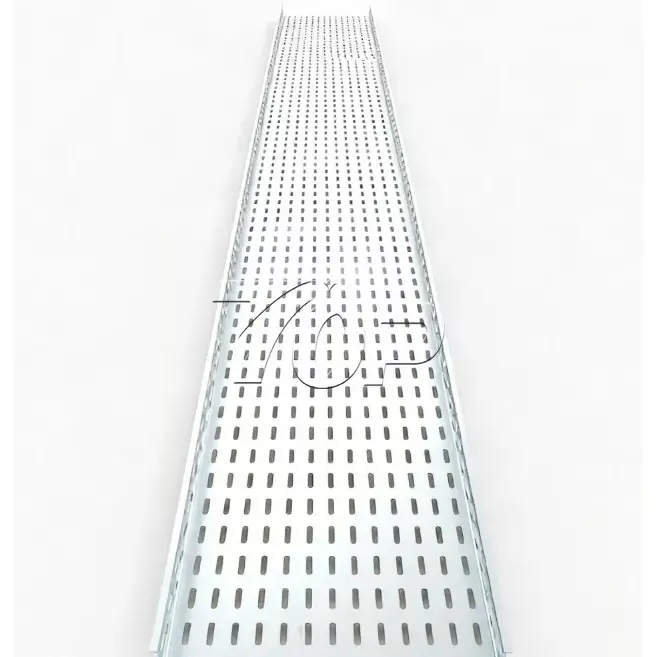

2. छिद्रित केबल ट्रे

अनुप्रयोग: वाणिज्यिक छतों को नीचे की सुरक्षा की आवश्यकता होती है।

लाभ: इसके हवादार निचले स्लॉट केबलों को छत की असमान सतहों से बचाते हुए जल निकासी की अनुमति देते हैं।

3. वायर मेष केबल ट्रे

कई मोड़ों और बूंदों के साथ जटिल रूटिंग के लिए विशेष रूप से डिज़ाइन किया गया।

फ़ीचर: अत्यधिक लचीला; बाधाओं को आसानी से नेविगेट करने के लिए साइट पर काटा और मोड़ा जा सकता है।

केबल ट्रे कैसे काम करती हैं?

छत की सतह पर केबल लपेटने के बजाय, ट्रे बढ़ते बिंदुओं के बीच की दूरी तय करती है।

यह केबलों के वजन को रैकिंग संरचना या छत के अटैचमेंट पर स्थानांतरित करता है, जिससे तारों को ऊंचा रखा जाता है। यह बारिश के दौरान केबलों को पानी के गड्डों में बैठने से रोकता है और उन्हें व्यवस्थित रखता है ताकि रखरखाव टीमें बाद में आसानी से सर्किट का पता लगा सकें।

केबल ट्रे कैसे स्थापित करें?

टॉपफेंससोलर सटीक डिज़ाइन के साथ इंस्टॉलेशन सरल, आसान और तेज़ है। छत पर एल्यूमीनियम प्रणाली के लिए सामान्य वर्कफ़्लो यहां दिया गया है:

स्टेप 1:रूट मैप करें. बस ड्रिलिंग शुरू मत करो. सरणी से इन्वर्टर तक पथ की योजना बनाएं। ट्रे से ही पैनलों को छायांकित करने से बचें!

चरण दो:ब्रैकेट स्थापित करें. आपको ट्रे को छत से ऊपर उठाना होगा। अपने माउंटिंग पैरों को जोड़ें या ट्रे को सीधे सौर रेल से कनेक्ट करें।

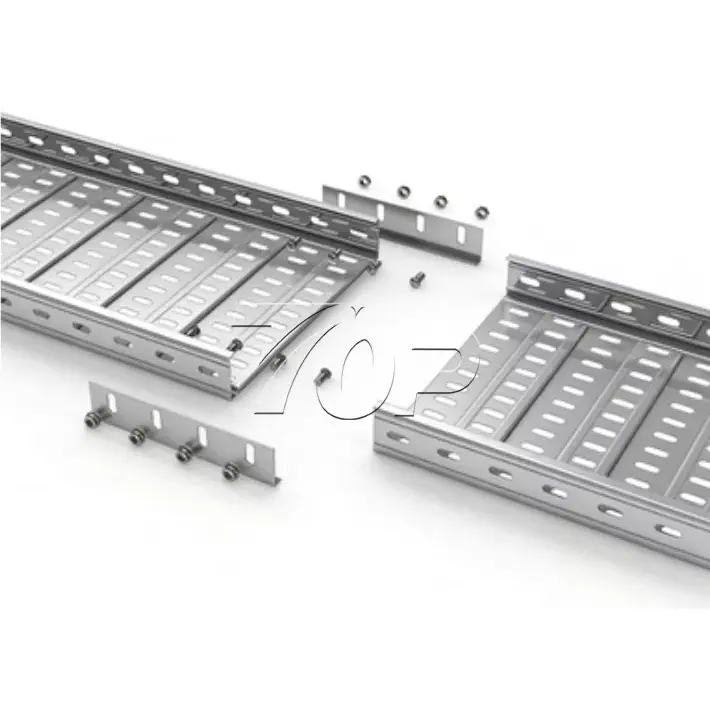

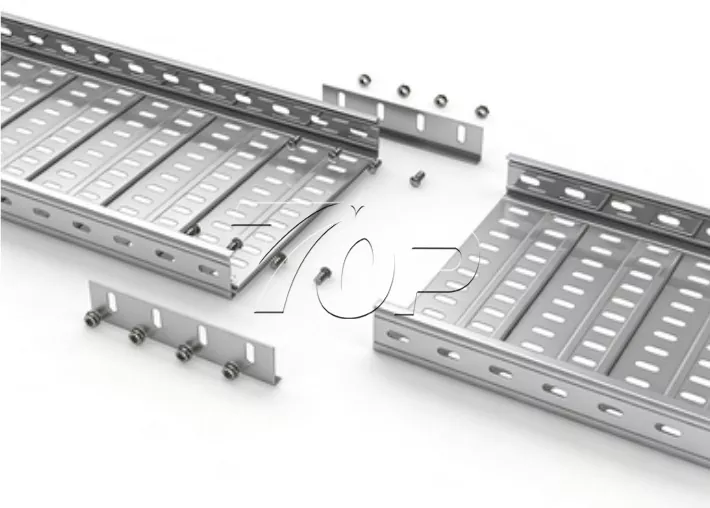

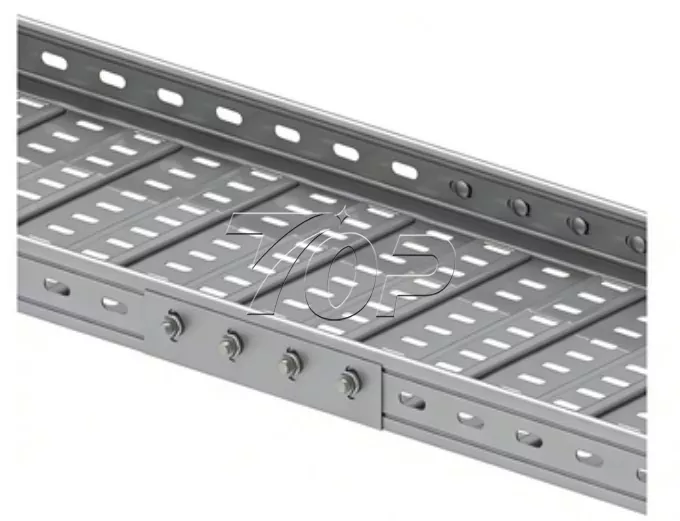

चरण 3:अनुभागों को कनेक्ट करें. दो लंबाई की ट्रे को जोड़ने के लिए स्प्लिस प्लेटों का उपयोग करें। थर्मल विस्तार के लिए अनुभागों के बीच एक छोटा सा अंतर छोड़ें। क्योंकि एल्युमीनियम गर्म होने पर फैलता है; यदि आप उन्हें बिना किसी गैप के बहुत कसकर बांधते हैं, तो ट्रे विकृत हो सकती है।

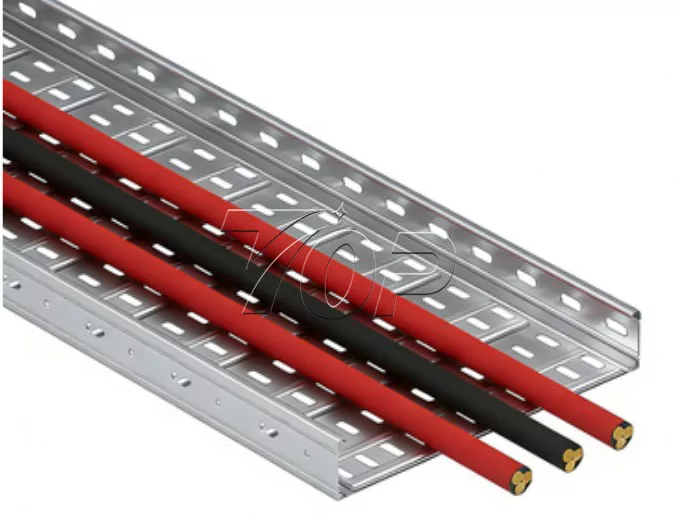

चरण 4:केबल बिछाओ. केबलों को ट्रे में रखें। उन्हें बहुत कसकर मत खींचो. हर कुछ फीट पर उन्हें सुरक्षित करने के लिए यूवी रेटेड केबल टाई या एल्यूमीनियम केबल क्लीट का उपयोग करें।

चरण 5:ग्राउंडिंग। चूंकि ट्रे धातु की है, इसलिए इसे ग्राउंड किया जाना चाहिए। विद्युत निरंतरता सुनिश्चित करने के लिए स्प्लिस प्लेटों में बॉन्डिंग जंपर्स का उपयोग करें।
