एल्यूमिनियम सौर पैनल माउंटिंग रेल क्लैंप

टॉपफेंससोलर एल्युमीनियम सोलर पैनल माउंटिंग रेल क्लैंप जमीन संरचनाओं पर एक सार्वभौमिक फिक्सिंग मॉड्यूल है। यह वर्तमान फोटोवोल्टिक स्थापना के लिए सबसे अच्छा विकल्प है।

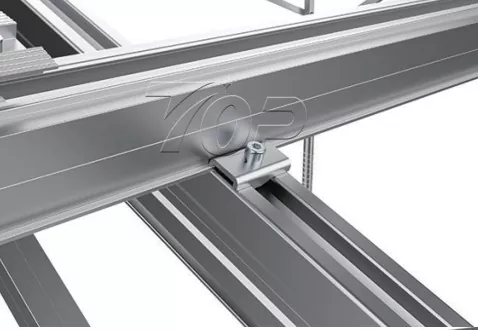

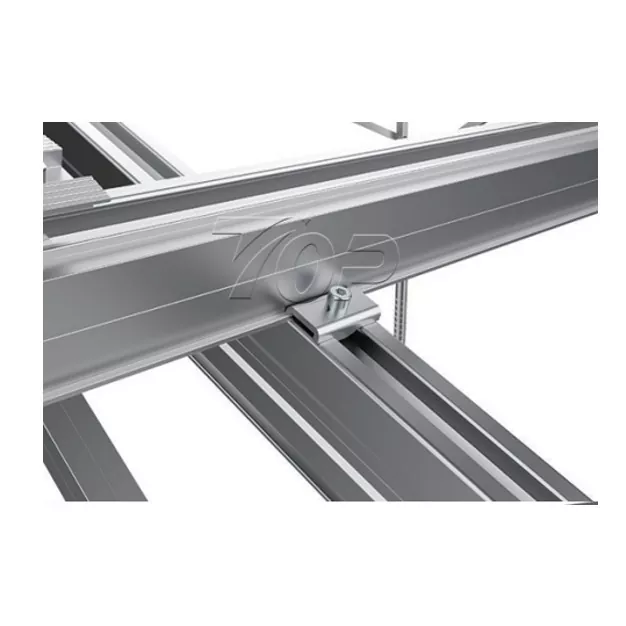

इसके दोनों किनारों की ऊंचाई में अंतर है, छोटे हिस्से को रेल के किनारे पर क्लैंप करके लंबी बीम पर लगाया जाएगा। इसका मुख्य उपयोग सौर पैनल सरणी के किनारे को ठीक करना है। यह पैनल फ्रेम को दबाकर पैनल मॉड्यूल को कसकर दबा रहा है, इस बीच यह बाहरी ताकतों के अधीन होने पर फोटोवोल्टिक मॉड्यूल के किनारे को बाहर की ओर झुकने या स्थानांतरित होने से रोक रहा है, इस प्रकार पूरे फोटोवोल्टिक सरणी की अखंडता सुनिश्चित करता है।

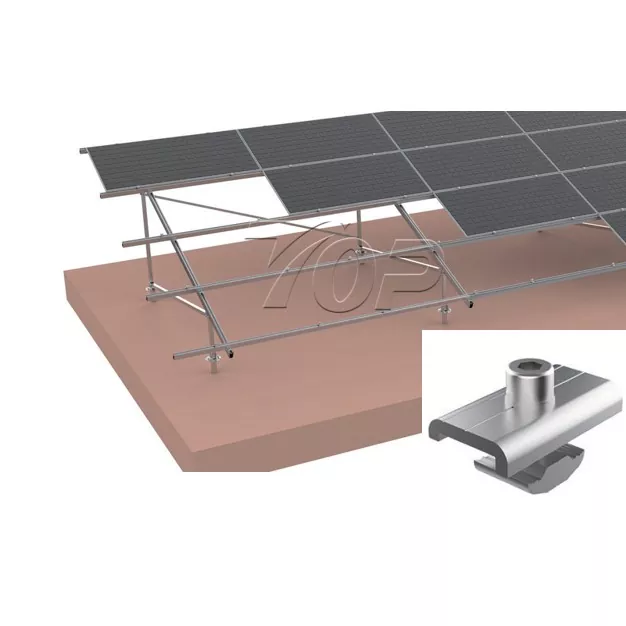

(कृपया यूनिवर्सल फ़्रेमयुक्त मॉड्यूल फिक्सिंग क्लैंप के अनुप्रयोग का आरेख नीचे देखें।)

सामग्री Al6005-T5 है - एल्यूमीनियम मिश्र धातु का घनत्व कम है लगभग 2.7 ग्राम/सेमी³ लेकिन उच्च शक्ति है। इसमें अच्छी लचीलापन है और इसे विभिन्न जटिल आकृतियों के साथ आगे बढ़ाया जा सकता है। एक्सट्रूज़न और कास्टिंग जैसी प्रक्रियाएं।

विशेष रूप से एनोडाइजेशन प्रसंस्करण के बाद, सोलर माउंटिंग रेल फिक्स क्लैंप सतह पर घनी ऑक्साइड फिल्म (Al₂O₃) बनाना आसान होता है, जो वायुमंडल, वर्षा जल और कमजोर एसिड और बेस से संक्षारण का विरोध कर सकता है, जो इसे लंबे समय तक बाहरी जमीन के उपयोग के लिए उपयुक्त बनाता है।

मॉडल: प्री-असेंबल

सहायक उपकरण: SUS304 स्क्रू/गैल्वनाइज्ड स्टील

एल्यूमीनियम सौर पैनल माउंटिंग रेल क्लैंप की क्लैंप लंबाई: 40 मिमी (अनुकूलित किया जा सकता है)

हवा का भार: 60 मी/से

बर्फ भार: 1.4KN/M2

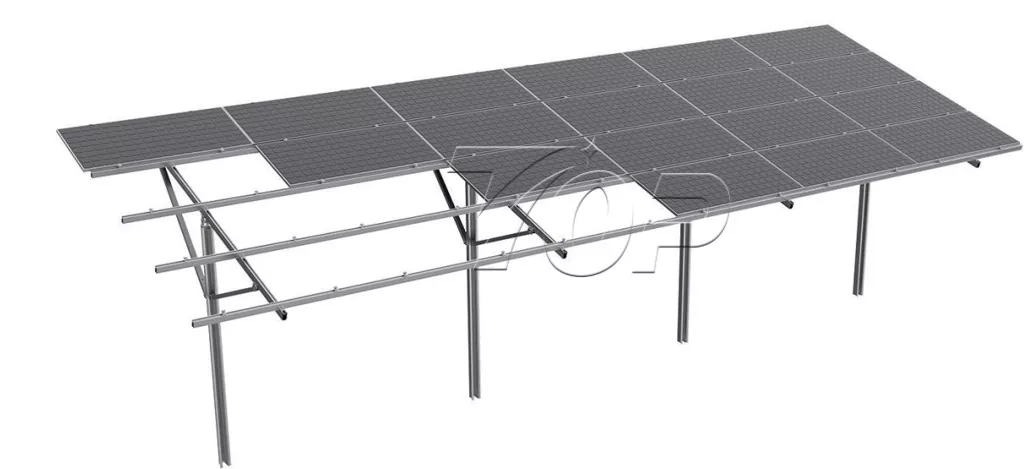

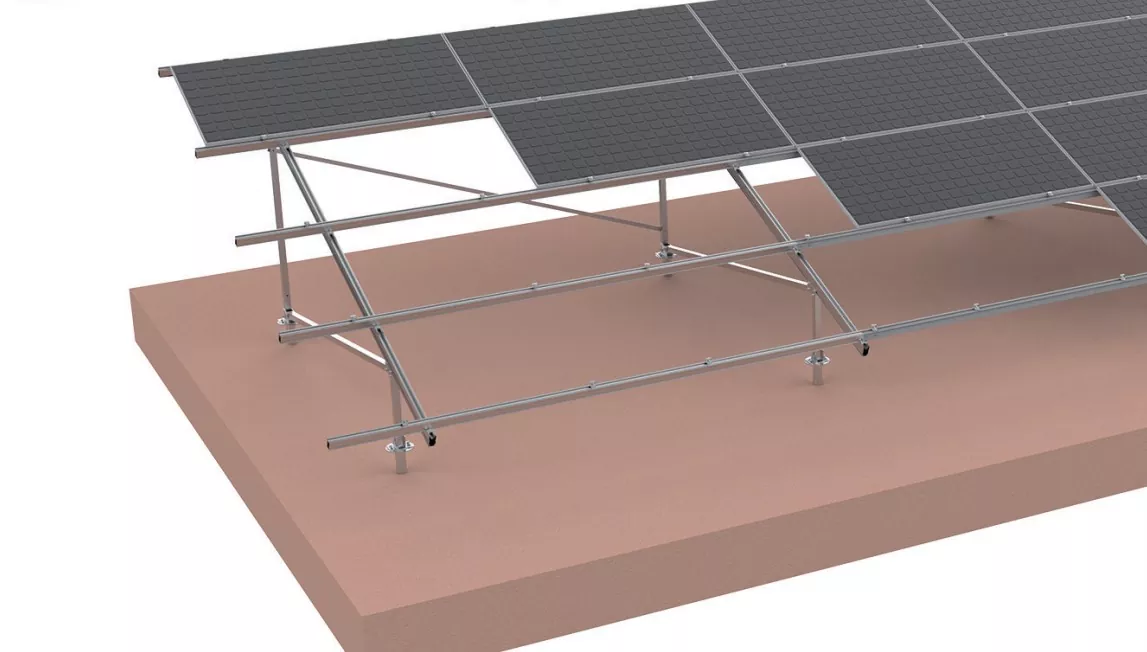

अनुप्रयोग: ग्राउंड पीवी सौर पैनल स्थापना

मॉड्यूल ओरिएंटेशन: क्षैतिज और ऊर्ध्वाधर दोनों के लिए उपयुक्त

फ़ीचर: लागत प्रभावी और तेज़ स्थापना

क्या टॉपफेंससोलर बेहतर सेवा प्रदान करता है?

लोडिंग गणना सिमुलेशन: टॉपफेंससोलर पेशेवर लोडिंग गणना प्रदान करता है जैसे डेड लोड की गिनती, पवन भार गणना और बर्फ भार गणना के आधार पर डिजाइन लोड। संरचना को सुरक्षित रखने के लिए ये महत्वपूर्ण कारक हैं।

अन्य सामग्रियों जैसे हॉट डिप गैल्वनाइज्ड स्टील और जिंक-एल्यूमीनियम-मैग्नीशियम सामग्री के लिए।

यह ग्राउंड माउंटिंग का नया चलन होगा।
