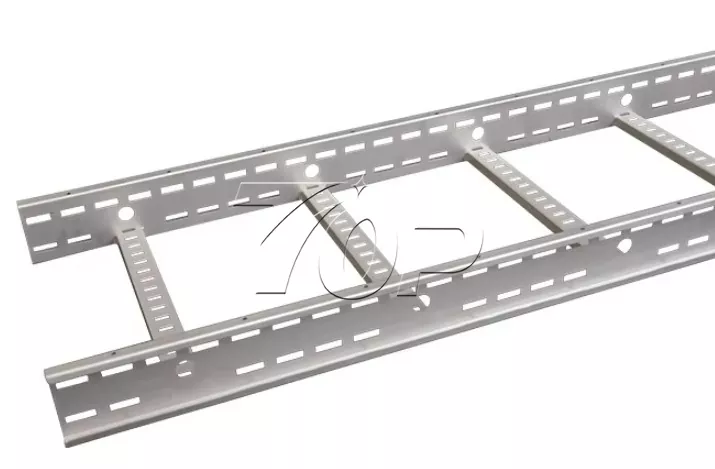

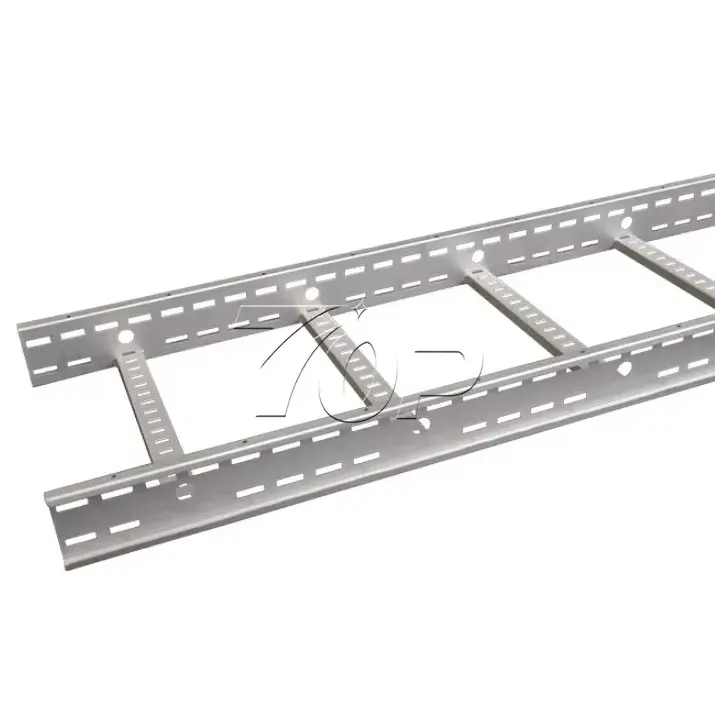

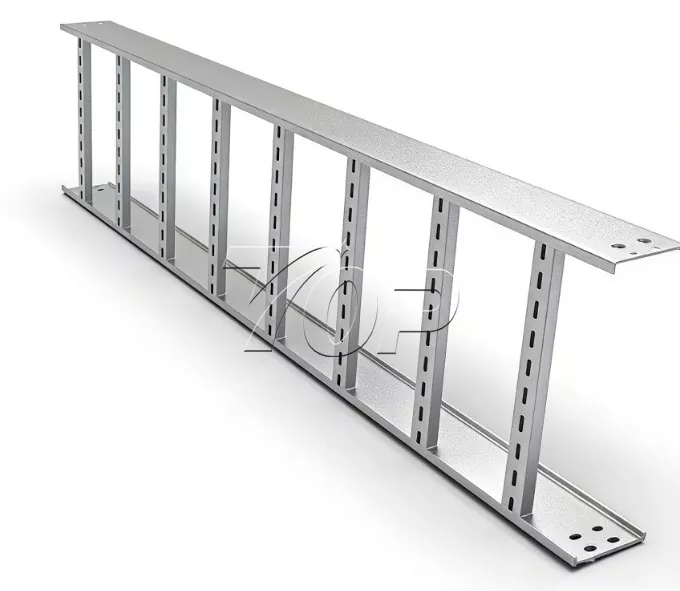

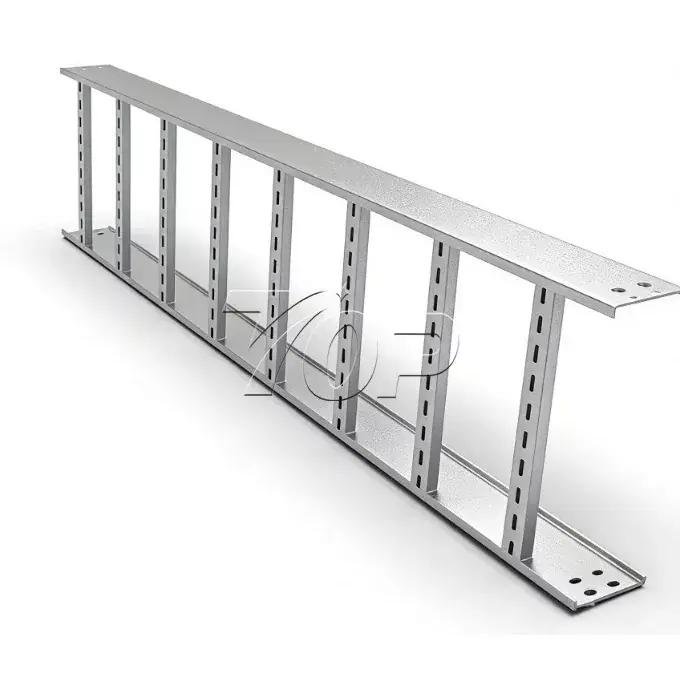

सीढ़ी ट्रे

सामग्री: एल्यूमिनियम मिश्र धातु 6005-टी5/6 या एचडीजी स्टील

साइड रेल की ऊंचाई: मानक विकल्प के रूप में 100 मिमी से 150 मिमी तक

चौड़ाई: यह 150 मिमी से 900 मिमी तक नियमित है

रिक्ति: ताकत के आधार पर तय की गई जगह। हमारा 225 मिमी से 300 मिमी तक हो सकता है, अनुकूलन उपलब्ध है।

लोड क्लास: सीई और आईएसओ प्रमाणित

सहायक उपकरण: इसमें 90° मोड़, टीज़, राइजर और ग्राउंडिंग किट शामिल हैं।

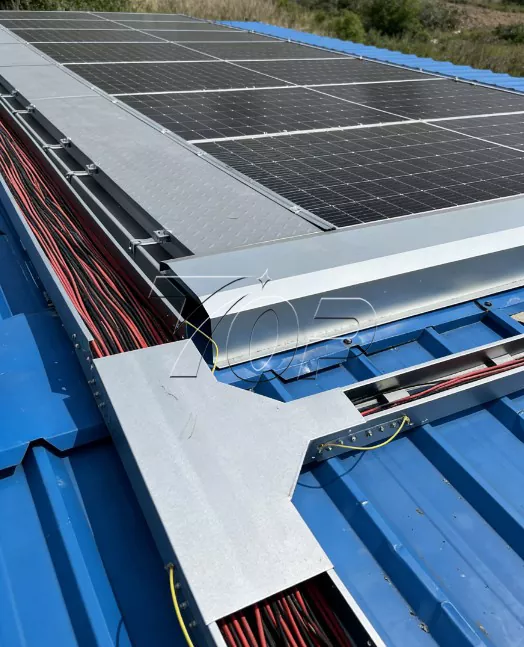

सौर छतों के लिए ट्रे की आवश्यकता क्यों है?

तार जाल ट्रे के साथ तुलना करने पर, एल्यूमीनियम सीढ़ी केबल ट्रे नीचे दिए गए फायदों के लिए अच्छे हैं।

1. सुपीरियर ताप अपव्यय

पीवी सिस्टम के काम करते समय सोलर केबल गर्म हो जाते हैं। यदि आप उन्हें ठोस ट्रे में रखते हैं, तो अंदर गर्मी बढ़ती है, इस बीच केबल का प्रतिरोध भी बढ़ जाएगा। तो यह भी शक्ति खो देगा. हमारे केबल ट्रे का खुली हवा वाला डिज़ाइन हवा को गुजरने की अनुमति देता है, और केबलों को ठंडा रखता है और उनकी क्षमता रेटिंग को बनाए रखता है।

2. न पानी, न बर्फ जमा होना

गर्मी प्रेषण उद्देश्य के अनुसार यह कोई ठोस तल नहीं है, बारिश, बर्फ और धूल आसानी से गिर जाते हैं। जो छत की संरचना पर अनावश्यक भार डालता है।

3. लंबी अवधि की क्षमता

व्यावसायिक छतों में अक्सर बाधाएँ आती हैं। सीढ़ी द्वारा डिज़ाइन की गई केबल ट्रे, जालीदार ट्रे की तुलना में अधिक कठोर होती हैं। यह प्रोफ़ाइल और साइट के आकार के आधार पर 3-6 मीटर तक के व्यापक अंतराल को पाट सकता है।

स्थापित करने के लिए कैसे ?

चरण 1: लेआउट और समर्थन

केबल ट्रे माउंटिंग को केबल पथ के साथ रखें, आप इन सपोर्टों को तार की जाली की तुलना में अधिक दूरी पर रख सकते हैं।

चरण 2: युग्मन

हमारी स्प्लिस प्लेट्स का उपयोग करके ट्रे अनुभागों को जोड़ें।

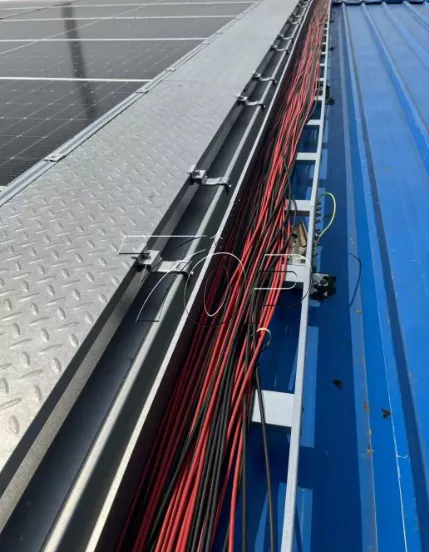

चरण 3: केबल बिछाना

एक बार जब वे केबल ट्रे अच्छी तरह से स्थापित हो जाएं और चिपक जाएं, तो उस पर सौर केबल बिछाएं।

चरण 4: सुरक्षित करना

केबलों को बांधने के लिए केबल क्लीट्स का उपयोग करें, यह हवा या शॉर्ट सर्किट बलों के कारण केबल की गति को सुरक्षित और रोक सकता है।
