सौर पीवी माउंटिंग सिस्टम संक्षारण प्रतिरोध रेटिंग: C3 से C5 तक

जैसे-जैसे तटीय क्षेत्रों, औद्योगिक छतों, कृषि सुविधाओं और उपयोगिता-पैमाने के फोटोवोल्टिक खेतों में वैश्विक सौर तैनाती में तेजी आ रही है, इसका महत्व बढ़ रहा है। सौर स्थापना प्रणालीसंक्षारण प्रतिरोधनजरअंदाज करना असंभव हो गया है. ईपीसी ठेकेदारों, सौर इंस्टॉलरों और फोटोवोल्टिक वितरकों के लिए, गलत संक्षारण संरक्षण स्तर का चयन करने से समय से पहले संरचनात्मक गिरावट, पानी का रिसाव, महंगा रखरखाव, वारंटी विवाद और यहां तक ​​कि 25 साल के जीवन चक्र से बहुत पहले पूर्ण सिस्टम विफलता हो सकती है।

आज की सौर परियोजनाएँ अब शुष्क अंतर्देशीय वातावरण तक ही सीमित नहीं हैं। नमक स्प्रे, अम्ल वर्षा, औद्योगिक प्रदूषक, अमोनिया उत्सर्जन, उष्णकटिबंधीय आर्द्रता और अत्यधिक तापमान में उतार-चढ़ाव के संपर्क में आने वाली कठोर परिस्थितियों में अधिक प्रतिष्ठान तैनात किए जा रहे हैं। इन शर्तों के तहत, एक खराब डिज़ाइन की गई माउंटिंग संरचना केवल कुछ वर्षों के भीतर खराब होनी शुरू हो सकती है, जिसका सीधा असर प्रोजेक्ट आरओआई और दीर्घकालिक परिचालन स्थिरता पर पड़ेगा।

इसीलिए समझ रहे हैंसोलर माउंटिंग सिस्टम संक्षारण प्रतिरोधरेटिंग - विशेष रूप से C3, C4 और C5 वर्गीकरण के बीच अंतर - आधुनिक सौर इंजीनियरिंग के लिए आवश्यक हो गया है। आईएसओ 12944 अंतरराष्ट्रीय मानकों पर आधारित ये संक्षारण श्रेणियां यह परिभाषित करने में मदद करती हैं कि बढ़ते ढांचे को पर्यावरणीय गंभीरता के अनुसार कैसे डिजाइन, लेपित और संरक्षित किया जाना चाहिए।

पेशेवर सौर इंस्टॉलरों के लिए, सही संक्षारण-रोधी सौर रैकिंग समाधान चुनने का अर्थ है:

• तेज़ और सुरक्षित स्थापना दक्षता
• बिक्री के बाद रखरखाव में कमी
• बेहतर जलरोधक विश्वसनीयता
• लंबा संरचनात्मक जीवनकाल
• तटीय और औद्योगिक संक्षारण के खिलाफ बेहतर प्रतिरोध
• उच्च ग्राहक संतुष्टि और वारंटी सुरक्षा

पीवी थोक विक्रेताओं और वितरकों के लिए, संक्षारण प्रतिरोधी माउंटिंग सिस्टम अतिरिक्त व्यावसायिक लाभ प्रदान करते हैं:

• सार्वभौमिक सिस्टम अनुकूलता के माध्यम से कम इन्वेंट्री जोखिम
• उच्च-मूल्य प्रमाणित उत्पाद
• प्रतिस्थापन दावे कम हो गए
• बड़े पैमाने की निविदाओं में बेहतर प्रतिस्पर्धात्मकता
• ईपीसी ग्राहकों के बीच बेहतर प्रतिष्ठा

इस व्यापक मार्गदर्शिका में, हम इसका पता लगाएंगे:

• सी 3, C4, और C5 संक्षारण रेटिंग का अर्थ
• आईएसओ 12944 फोटोवोल्टिक माउंटिंग सिस्टम पर कैसे लागू होता है
• सौर संरचनाओं के लिए सर्वोत्तम संक्षारणरोधी सामग्री
• गैल्वनाइज्ड स्टील और एल्यूमीनियम माउंटिंग सिस्टम के बीच अंतर
• अपने प्रोजेक्ट के लिए सही संक्षारण सुरक्षा स्तर का चयन कैसे करें
• क्यों संक्षारण प्रतिरोध सीधे स्थापना विश्वसनीयता और आरओआई को प्रभावित करता है

चाहे आप कोई विज्ञापन डिज़ाइन कर रहे होंछत पर सौर सरणी,तटीय तैनाती के लिए गैल्वेनाइज्ड सौर माउंटिंग संरचना की सोर्सिंग करना, या उपयोगिता-पैमाने की परियोजनाओं के लिए समुद्री-ग्रेड सौर रैकिंग सिस्टम का मूल्यांकन करना, यह मार्गदर्शिका आपको तकनीकी रूप से मजबूत और वित्तीय रूप से टिकाऊ निर्णय लेने में मदद करेगी।

सोलर माउंटिंग सिस्टम में C3, C4, और C5 संक्षारण रेटिंग का क्या मतलब है?

संक्षारण वर्गीकरण का उपयोग यह परिभाषित करने के लिए किया जाता है कि धातु संरचनाओं के प्रति ऑपरेटिंग वातावरण कितना आक्रामक है। फोटोवोल्टिक इंजीनियरिंग में, ये वर्गीकरण यह निर्धारित करने में मदद करते हैं कि सौर माउंटिंग सिस्टम में कौन सी सामग्री, कोटिंग्स, फास्टनरों और संरचनात्मक उपचारों का उपयोग किया जाना चाहिए।

वायुमंडलीय क्षरण के लिए सबसे व्यापक रूप से मान्यता प्राप्त अंतरराष्ट्रीय मानक आईएसओ 12944 है। यह मानक आर्द्रता, लवणता, प्रदूषण और औद्योगिक जोखिम स्तरों के आधार पर वातावरण को वर्गीकृत करता है।

आईएसओ 12944 संक्षारण वर्गीकरण को समझना

आईएसओ 12944 छह प्रमुख वायुमंडलीय संक्षारण श्रेणियों को परिभाषित करता है:

फोटोवोल्टिक अनुप्रयोगों के लिए, C3, C4, और C5 सबसे अधिक प्रासंगिक वर्गीकरण हैं क्योंकि आधुनिक सौर प्रतिष्ठान आमतौर पर दो दशकों से अधिक समय तक बाहरी पर्यावरणीय तनाव के संपर्क में रहते हैं।

सौर परियोजनाओं के लिए संक्षारण वर्गीकरण क्यों मायने रखता है?

एक सौर ऊर्जा प्रणाली बाहर से सरल दिखाई दे सकती है, लेकिन इसकी दीर्घकालिक विश्वसनीयता मॉड्यूल के नीचे बढ़ते ढांचे की संरचनात्मक अखंडता पर बहुत अधिक निर्भर करती है।

संक्षारण प्रभावित करता है:

• रेल और समर्थन बीम
• छत के लगाव बिंदु
• ग्राउंड पेंच और नींव
• मध्य क्लैंप और अंत क्लैंप
• बोल्ट और फास्टनरों
• जल निकासी चैनल
• वाटरप्रूफ सीलिंग इंटरफेस

एक बार जब संक्षारण शुरू हो जाता है, तो नमी बनाए रखने और असमान धातुओं के बीच विद्युत रासायनिक प्रतिक्रियाओं के कारण क्षति अक्सर तेजी से बढ़ जाती है। समय के साथ, इसका परिणाम यह हो सकता है:

• संरचनात्मक भार क्षमता में कमी
• पवन उत्थान अस्थिरता
• फास्टनर की विफलता
• छत में प्रवेश का रिसाव
• मॉड्यूल का गलत संरेखण
• ओ एंड एम लागत में वृद्धि
• समयपूर्व सिस्टम प्रतिस्थापन

ईपीसी ठेकेदारों के लिए, ये विफलताएं न केवल तकनीकी जोखिम पैदा करती हैं बल्कि वित्तीय देनदारियां और प्रतिष्ठित क्षति भी पैदा करती हैं।

सी 3 से C5 के लिए विशिष्ट सौर स्थापना वातावरण

सही संक्षारण प्रतिरोध स्तर का चयन करने के लिए स्थापना स्थल के आसपास की वास्तविक पर्यावरणीय स्थितियों को समझने की आवश्यकता होती है।

उदाहरण के लिए, समुद्र के 5 किलोमीटर के दायरे में स्थापित छत पर सौर परियोजना को आमतौर पर नमक स्प्रे के संपर्क के कारण कम से कम सी 4-ग्रेड जंग संरक्षण की आवश्यकता होती है। अधिक आक्रामक समुद्री वातावरण में, केवल C5-रेटेड माउंटिंग संरचनाएं ही पर्याप्त दीर्घकालिक विश्वसनीयता प्रदान कर सकती हैं।

सोलर माउंटिंग सिस्टम के लिए संक्षारण प्रतिरोध महत्वपूर्ण क्यों है?

फोटोवोल्टिक इंजीनियरिंग में, संक्षारण प्रतिरोध केवल एक वैकल्पिक उत्पाद उन्नयन नहीं है - यह सीधे सुरक्षा, परियोजना जीवन काल और निवेश पर रिटर्न से जुड़ी एक मुख्य संरचनात्मक आवश्यकता है।

यद्यपि सौर मॉड्यूल अक्सर पीवी सिस्टम डिज़ाइन में सबसे अधिक ध्यान आकर्षित करते हैं, माउंटिंग संरचना संपूर्ण इंस्टॉलेशन की रीढ़ के रूप में कार्य करती है। टिकाऊ और संक्षारण प्रतिरोधी समर्थन प्रणाली के बिना, प्रीमियम फोटोवोल्टिक पैनल भी दीर्घकालिक परिचालन स्थिरता बनाए नहीं रख सकते हैं।

यह ऐसे वातावरण में विशेष रूप से सच है:

• उच्च आर्द्रता
• औद्योगिक वायु प्रदूषण
• मजबूत यूवी जोखिम
• नमक युक्त समुद्री हवा
• अम्लीय वर्षा की स्थिति
• कृषि अमोनिया एक्सपोज़र

समय के साथ, ये पर्यावरणीय कारक उजागर धातु सतहों पर आक्रामक रूप से हमला करते हैं, धीरे-धीरे संरचनात्मक ढांचे को कमजोर करते हैं।

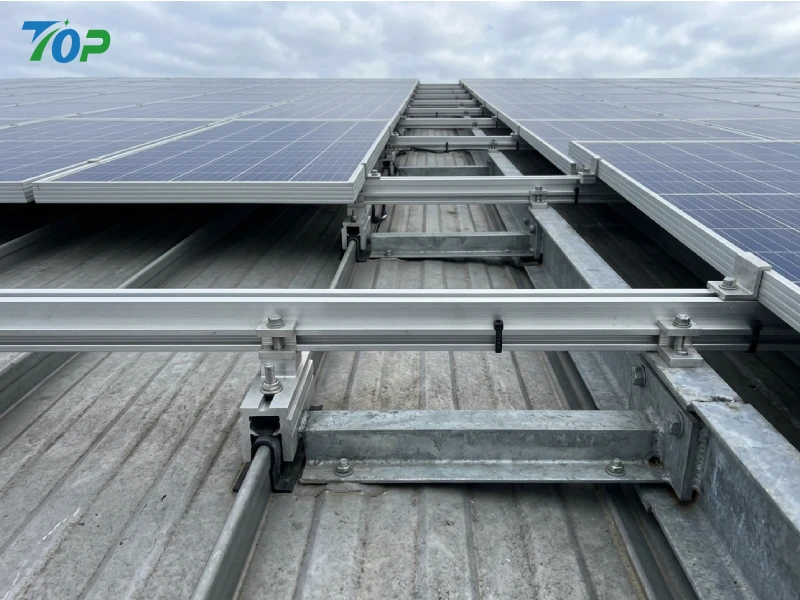

संक्षारण के कारण संरचनात्मक विफलता के जोखिम

संक्षारण सूक्ष्म स्तर पर शुरू होता है, लेकिन फोटोवोल्टिक संरचनाओं पर इसका दीर्घकालिक प्रभाव गंभीर हो सकता है।

जब सुरक्षात्मक कोटिंग्स खराब हो जाती हैं या घटिया सामग्री का उपयोग किया जाता है, तो ऑक्सीकरण धातु सब्सट्रेट में प्रवेश करना शुरू कर देता है। यह धीरे-धीरे माउंटिंग सिस्टम की भार-वहन शक्ति को कम कर देता है।

सामान्य संरचनात्मक जोखिमों में शामिल हैं:

• पवन भार के तहत रेल विरूपण
• ब्रैकेट का टूटना और थकान
• जंग फैलने के कारण बोल्ट का ढीला होना
• क्लैंप अस्थिरता के कारण मॉड्यूल विस्थापन होता है
• जमीन पर स्थापित प्रणालियों में नींव कमजोर होना

आंधी, तूफान या भारी बर्फ भार के संपर्क में आने वाले क्षेत्रों में, जंग से संबंधित संरचनात्मक गिरावट से विनाशकारी विफलता का खतरा काफी बढ़ जाता है।

ईपीसी ठेकेदारों के लिए, यह गंभीर वारंटी और दायित्व संबंधी चिंताएँ पैदा करता है क्योंकि मामूली जंग भी संपूर्ण फोटोवोल्टिक स्थापना के संरचनात्मक प्रमाणीकरण से समझौता कर सकती है।

संक्षारण और छत वॉटरप्रूफिंग की समस्याएँ

संक्षारण के सबसे अधिक नजरअंदाज किए गए परिणामों में से एक छत के वॉटरप्रूफिंग प्रदर्शन पर इसका प्रभाव है।

कई वाणिज्यिक और औद्योगिक सौर परियोजनाएं पेनेट्रेटिव रूफ अटैचमेंट सिस्टम पर निर्भर हैं। जब फास्टनरों, फ्लैशिंग इंटरफेस या सीलिंग वॉशर के आसपास जंग विकसित हो जाती है, तो पानी के घुसपैठ की संभावना बढ़ जाती है।

विशिष्ट वॉटरप्रूफिंग विफलताओं में शामिल हैं:

• जंग का विस्तार जलरोधक सील को तोड़ रहा है
• ऑक्सीकृत फास्टनर सूक्ष्म अंतराल बनाते हैं
• स्थिर पानी कोटिंग की गिरावट को तेज कर रहा है
• असमान धातुओं के बीच गैल्वेनिक संक्षारण
• यूवी एक्सपोज़र के तहत सीलेंट का क्षरण

एक बार रिसाव होने पर, मरम्मत की लागत तेजी से बढ़ सकती है क्योंकि छत प्रणाली, इन्सुलेशन परतें और विद्युत घटक सभी एक साथ प्रभावित हो सकते हैं।

यही कारण है कि आधुनिक संक्षारण रोधी सौर रैकिंग सिस्टम तेजी से एकीकृत हो रहे हैं:

• जल मोड़ चैनल डिजाइन
• गैर-भेदक छत क्लैंप
• उच्च प्रदर्शन ईपीडीएम सीलिंग सामग्री
• एनोडाइज्ड एल्यूमीनियम वॉटरप्रूफ इंटरफेस
• संक्षारण प्रतिरोधी स्टेनलेस स्टील हार्डवेयर

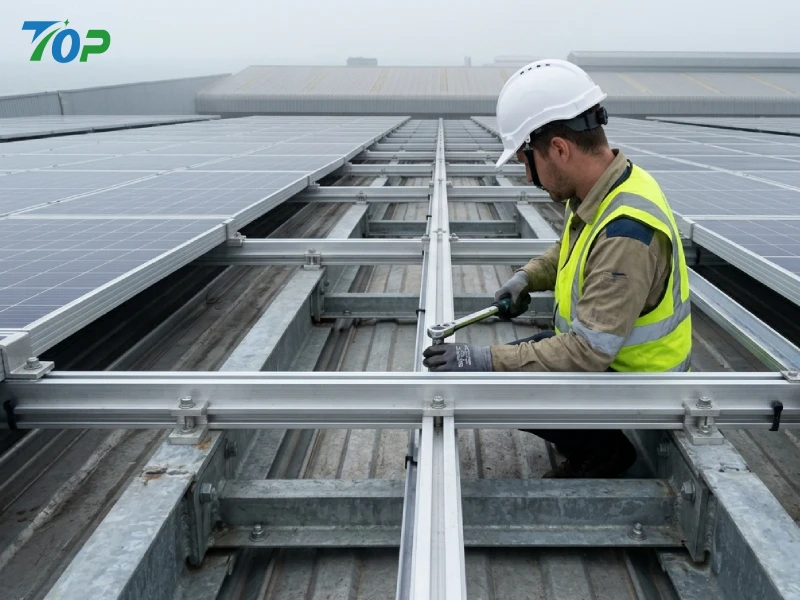

बढ़ी हुई रखरखाव लागत और कम सौर परियोजना आरओआई

स्थापना के तुरंत बाद संक्षारण संबंधी क्षति शायद ही कभी दिखाई देती है। इसके बजाय, यह समय के साथ धीरे-धीरे विकसित होता है, जिससे यह फोटोवोल्टिक बुनियादी ढांचे में सबसे खतरनाक छिपे हुए जोखिमों में से एक बन जाता है।

किसी प्रोजेक्ट जीवनचक्र की शुरुआत में, कई कम लागत वाली माउंटिंग प्रणालियाँ दृष्टिगत रूप से स्वीकार्य दिखाई देती हैं। हालाँकि, कई वर्षों तक नमी, यूवी विकिरण, औद्योगिक प्रदूषकों और थर्मल साइक्लिंग के संपर्क में रहने के बाद, जंग अक्सर अप्रत्याशित रूप से तेज हो जाती है।

सौर परिसंपत्ति मालिकों और ईपीसी ठेकेदारों के लिए, यह एक गंभीर दीर्घकालिक वित्तीय बोझ पैदा करता है।

एक खराब संरक्षित सौर माउंटिंग संरचना की आवश्यकता हो सकती है:

• बार-बार निरीक्षण और रखरखाव
• जंग लगे फास्टनरों का प्रतिस्थापन
• कमजोर समर्थन बीमों का सुदृढीकरण
• अतिरिक्त वॉटरप्रूफिंग मरम्मत
• रेल विकृति के कारण मॉड्यूल का स्थान परिवर्तन
• संरचनात्मक सर्विसिंग के दौरान अप्रत्याशित डाउनटाइम

उपयोगिता-स्तरीय परियोजनाओं में, छोटे संरचनात्मक रखरखाव के मुद्दों के परिणामस्वरूप भी पर्याप्त परिचालन व्यय हो सकता है क्योंकि बड़े स्थापना क्षेत्रों में पहुंच, श्रम और उपकरण की लागत काफी बढ़ जाती है।

संक्षारण कई अप्रत्यक्ष तरीकों से दीर्घकालिक ऊर्जा लाभप्रदता को भी प्रभावित करता है:

• मॉड्यूल झुकाव कोणों को प्रभावित करने वाले संरचनात्मक संरेखण में कमी
• संरचनात्मक विरूपण से बढ़ी हुई छायांकन
• मरम्मत और निरीक्षण के दौरान डाउनटाइम
• बीमा और वारंटी जटिलताएँ
• सौर संपत्तियों का कम पुनर्विक्रय मूल्य

यही कारण है कि अनुभवी निवेशक और पेशेवर ईपीसी फर्म केवल प्रारंभिक खरीद मूल्य पर ध्यान केंद्रित करने के बजाय सौर माउंटिंग सिस्टम की कुल जीवनचक्र लागत का तेजी से मूल्यांकन कर रहे हैं।

सोलर माउंटिंग सिस्टम में प्रयुक्त सामान्य संक्षारण रोधी सामग्री

सामग्री का चयन प्रत्येक उच्च-प्रदर्शन सौर माउंटिंग सिस्टम संक्षारण प्रतिरोध रणनीति की नींव है।

विभिन्न सामग्रियां यांत्रिक शक्ति, ऑक्सीकरण प्रतिरोध, स्थापना दक्षता और दीर्घकालिक स्थायित्व के विभिन्न स्तर प्रदान करती हैं। सही सामग्री संयोजन इस पर निर्भर करता है:

• पर्यावरणीय गंभीरता
• परियोजना जीवनकाल अपेक्षाएँ
• हवा और बर्फ भार की आवश्यकताएँ
• स्थापना गति लक्ष्य
• रखरखाव की पहुंच
• बजट संबंधी विचार

आधुनिक फोटोवोल्टिक माउंटिंग सिस्टम आमतौर पर इनके संयोजन का उपयोग करते हैं:

• गर्म-डुबकी गैल्वेनाइज्ड स्टील
• एल्यूमीनियम मिश्र धातु बाहर निकालना
• स्टेनलेस स्टील फास्टनरों
• सुरक्षात्मक एनोडाइज्ड कोटिंग्स
• संक्षारणरोधी सतह उपचार

यह समझना कि ये सामग्रियां विभिन्न संक्षारण श्रेणियों के तहत कैसा प्रदर्शन करती हैं, दीर्घकालिक संरचनात्मक विश्वसनीयता प्राप्त करने के लिए महत्वपूर्ण है।

हॉट-डिप गैल्वेनाइज्ड स्टील सोलर माउंटिंग संरचनाएं

ताकत, स्थायित्व और लागत दक्षता के बीच उत्कृष्ट संतुलन के कारण हॉट-डिप गैल्वेनाइज्ड स्टील बड़े पैमाने पर फोटोवोल्टिक परियोजनाओं में सबसे व्यापक रूप से उपयोग की जाने वाली सामग्रियों में से एक बनी हुई है।

गैल्वनीकरण प्रक्रिया में स्टील के घटकों को पिघले हुए जस्ता में डुबोना शामिल है, जिससे स्टील की सतह पर एक सुरक्षात्मक जस्ता कोटिंग बनती है। यह कोटिंग एक बलि अवरोधक के रूप में कार्य करती है जो अंतर्निहित स्टील को ऑक्सीकरण से बचाती है।

गैल्वेनाइज्ड स्टील सौर माउंटिंग संरचनाओं के प्रमुख लाभों में शामिल हैं:

• उच्च संरचनात्मक ताकत
• उत्कृष्ट भार वहन क्षमता
• लागत प्रभावी सामग्री मूल्य निर्धारण
• मजबूत हवा प्रतिरोध प्रदर्शन
• यूटिलिटी-स्केल ग्राउंड-माउंटेड सिस्टम के लिए उपयुक्त
• उचित रूप से लेपित होने पर लंबे समय तक परिचालन जीवन काल

उच्च पवन भार और यांत्रिक तनाव के संपर्क में आने वाले बड़े फोटोवोल्टिक खेतों के लिए, गैल्वेनाइज्ड स्टील संरचनाओं को अक्सर प्राथमिकता दी जाती है क्योंकि अकेले एल्यूमीनियम भारी शुल्क अनुप्रयोगों में पर्याप्त कठोरता प्रदान नहीं कर सकता है।

सौर अनुप्रयोगों में विशिष्ट जिंक कोटिंग मानक

सभी गैल्वेनाइज्ड स्टील समान स्तर का संक्षारण प्रतिरोध प्रदान नहीं करते हैं। जिंक परत की मोटाई और गुणवत्ता सीधे दीर्घकालिक सुरक्षा प्रदर्शन निर्धारित करती है।

सी 4 और C5 वातावरण के लिए, मोटी गैल्वनीकरण परतों की दृढ़ता से अनुशंसा की जाती है क्योंकि आक्रामक नमक स्प्रे एक्सपोज़र के तहत पतली कोटिंग्स तेजी से ख़राब हो सकती हैं।

एल्यूमिनियम मिश्र धातु सौर माउंटिंग सिस्टम

एल्युमीनियम अपनी हल्की संरचना, प्राकृतिक ऑक्सीकरण प्रतिरोध और स्थापना दक्षता लाभों के कारण आधुनिक फोटोवोल्टिक माउंटिंग इंजीनियरिंग में सबसे महत्वपूर्ण सामग्रियों में से एक बन गया है।

साधारण स्टील के विपरीत, एल्यूमीनियम हवा के संपर्क में आने पर स्वाभाविक रूप से एक पतली ऑक्साइड परत बनाता है। यह सुरक्षात्मक ऑक्साइड फिल्म गहरे संक्षारण प्रवेश को रोकने में मदद करती है और दीर्घकालिक स्थायित्व में काफी सुधार करती है।

सोलर माउंटिंग सिस्टम में सबसे अधिक उपयोग किए जाने वाले एल्यूमीनियम ग्रेड में शामिल हैं:

• AL6005-T5
• AL6063-T5

ये मिश्र धातुएँ इनका उत्कृष्ट संयोजन प्रदान करती हैं:

• यांत्रिक शक्ति
• संक्षारण प्रतिरोध
• मशीन की
• बाहर निकालना परिशुद्धता
• वजन में कमी

गैल्वनाइज्ड स्टील की तुलना में, एल्यूमीनियम सौर माउंटिंग रेल काफी हल्की होती हैं, जो उन्हें छत पर स्थापित प्रतिष्ठानों के लिए विशेष रूप से फायदेमंद बनाती हैं जहां संरचनात्मक लोडिंग सीमाएं महत्वपूर्ण होती हैं।

एल्युमीनियम सोलर माउंटिंग रेल्स के लाभ

उच्च आर्द्रता वाली तटीय परियोजनाओं में, एनोडाइज्ड एल्यूमीनियम माउंटिंग सिस्टम को अक्सर प्राथमिकता दी जाती है क्योंकि वे कुशल स्थापना प्रदर्शन के साथ मजबूत संक्षारण प्रतिरोध को जोड़ते हैं।

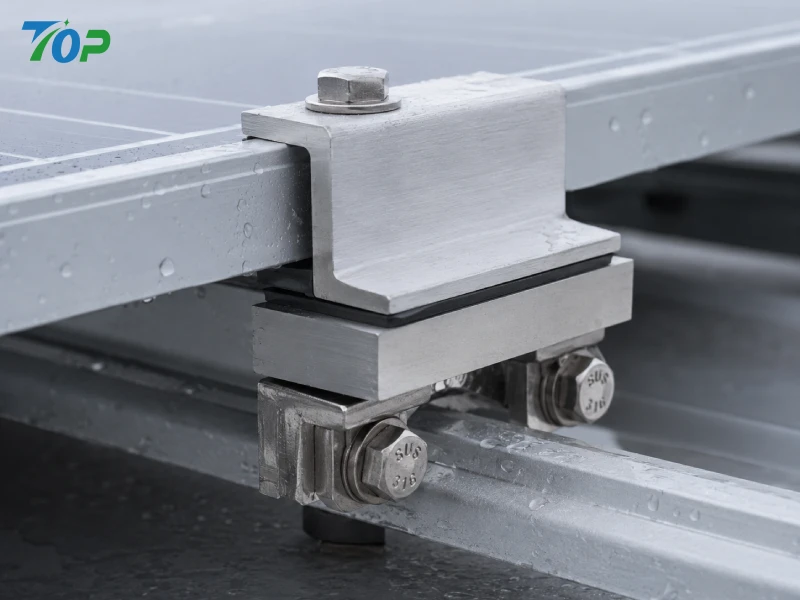

SUS304 बनाम SUS316 स्टेनलेस स्टील फास्टनरों

यद्यपि फास्टनर एक फोटोवोल्टिक माउंटिंग सिस्टम के भीतर अपेक्षाकृत छोटे घटक होते हैं, वे अक्सर संक्षारण विफलता का पहला बिंदु होते हैं।

बोल्ट, नट, क्लैंप और वॉशर लगातार इनके संपर्क में रहते हैं:

• वर्षा जल घुसपैठ
• नमक स्प्रे संचय
• तापमान में उतार-चढ़ाव
• संघनन चक्र
• यांत्रिक कंपन

यदि निम्न-श्रेणी के फास्टनरों का उपयोग किया जाता है, तो जंग तेजी से पूरे संरचनात्मक कनेक्शन बिंदुओं में फैल सकती है।

इस कारण से, उच्च गुणवत्ता वाले सौर माउंटिंग सिस्टम तेजी से स्टेनलेस स्टील हार्डवेयर का उपयोग करते हैं।

SUS316 में मोलिब्डेनम होता है, जो नमक युक्त वातावरण के कारण होने वाले क्लोराइड संक्षारण के खिलाफ प्रतिरोध में काफी सुधार करता है। यह SUS316 फास्टनरों को C5-ग्रेड फोटोवोल्टिक इंस्टॉलेशन के लिए विशेष रूप से महत्वपूर्ण बनाता है।

फास्टनर अक्सर पहला विफलता बिंदु क्यों होते हैं?

यहां तक ​​कि जब रेल और समर्थन संरचनाएं बरकरार रहती हैं, तब भी खराब संरक्षित फास्टनर बहुत पहले ही विफल हो सकते हैं क्योंकि:

• धागे नमी और नमक के जमाव को रोक लेते हैं
• यांत्रिक तनाव कोटिंग क्षति को तेज करता है
• असमान धातुओं के बीच विद्युत रासायनिक प्रतिक्रियाएँ होती हैं
• बार-बार थर्मल विस्तार से सुरक्षात्मक परतें ढीली हो जाती हैं

सामान्य फास्टनर-संबंधित संक्षारण विफलताओं में शामिल हैं:

• धागा जब्ती
• बोल्ट टूटना
• क्लैंप ढीला होना
• संपर्क सतहों के आसपास गैल्वेनिक संक्षारण
• भविष्य में रखरखाव हटाने के दौरान कठिनाई

पेशेवर ईपीसी ठेकेदार इसलिए तेजी से निर्दिष्ट करते हैं:

• SUS304 या SUS316 फास्टनरों
• एंटी-सीज़ सतह उपचार
• संगत धातु युग्म
• परिशुद्धता टोक़ स्थापना
• मौसम प्रतिरोधी सीलिंग वॉशर

सी 3 बनाम C4 बनाम C5 सोलर माउंटिंग सिस्टम की तुलना

सही संक्षारण प्रतिरोध स्तर चुनना फोटोवोल्टिक प्रणाली डिजाइन में सबसे महत्वपूर्ण इंजीनियरिंग निर्णयों में से एक है।

हालाँकि प्रारंभिक स्थापना के दौरान सभी माउंटिंग प्रणालियाँ दृश्यमान रूप से समान दिखाई दे सकती हैं, लेकिन उनका दीर्घकालिक प्रदर्शन पर्यावरणीय जोखिम स्थितियों के आधार पर नाटकीय रूप से भिन्न हो सकता है।

एक मानक शहरी छत के लिए डिज़ाइन की गई माउंटिंग संरचना C3 वातावरण में अच्छा प्रदर्शन कर सकती है लेकिन तटीय C5 वातावरण में समय से पहले विफल हो जाती है।

सी 3, C4 और C5 सोलर माउंटिंग सिस्टम के बीच अंतर को समझने से ईपीसी ठेकेदारों, इंस्टॉलरों और वितरकों को प्रत्येक परियोजना के लिए सबसे उपयुक्त संरचनात्मक समाधान चुनने में मदद मिलती है।

सी 3 सोलर माउंटिंग सिस्टम

ISO 12944 मानकों के अनुसार C3 वातावरण को मध्यम-संक्षारण स्थितियों के रूप में वर्गीकृत किया गया है।

इन वातावरणों में आम तौर पर शामिल हैं:

• शहरी वाणिज्यिक क्षेत्र
• हल्के औद्योगिक जिले
• मध्यम आर्द्रता वाले क्षेत्र
• कम प्रदूषण वाले अंतर्देशीय शहर

इन स्थितियों में, दीर्घकालिक संरचनात्मक स्थायित्व प्राप्त करने के लिए मानक जंग-रोधी सुरक्षा आम तौर पर पर्याप्त होती है।

सी 3 सौर परियोजनाओं के लिए अनुशंसित सामग्री

• एनोडाइज्ड एल्यूमीनियम रेल
• SUS304 स्टेनलेस स्टील फास्टनरों
• मानक गैल्वेनाइज्ड इस्पात संरचनाएं
• मध्यम जस्ता कोटिंग मोटाई

सी 3-ग्रेड माउंटिंग सिस्टम आमतौर पर इसके लिए उपयोग किए जाते हैं:

• वाणिज्यिक छत पर सौर स्थापना
• गोदाम फोटोवोल्टिक प्रणाली
• शहरी कारखाने की छतें
• आवासीय सौर सारणी

उचित रखरखाव शर्तों के तहत, C3 सिस्टम आमतौर पर 25 वर्ष से अधिक का सेवा जीवन प्राप्त कर सकते हैं।

सी 4 सोलर माउंटिंग सिस्टम

सी 4 वातावरण को उच्च-संक्षारण स्थितियों के रूप में वर्गीकृत किया गया है और यह वैश्विक फोटोवोल्टिक बाजार में सबसे तेजी से बढ़ती अनुप्रयोग श्रेणियों में से एक का प्रतिनिधित्व करता है।

जैसे-जैसे तटीय शहरों, औद्योगिक विनिर्माण क्षेत्रों, कृषि सुविधाओं और उष्णकटिबंधीय क्षेत्रों में सौर तैनाती का विस्तार हो रहा है, सी4-ग्रेड एंटी-जंग सौर रैकिंग सिस्टम की मांग तेजी से बढ़ रही है।

सी 3 वातावरण की तुलना में, C4 स्थितियों में काफी अधिक जोखिम शामिल होता है:

• नमक स्प्रे और क्लोराइड संदूषण
• औद्योगिक रासायनिक प्रदूषक
• उच्च वायुमंडलीय आर्द्रता
• कृषि कार्यों से अमोनिया उत्सर्जन
• लगातार नमी बनाए रखना
• बार-बार तापमान में उतार-चढ़ाव

इन परिस्थितियों में, साधारण गैल्वनाइज्ड स्टील या निम्न-श्रेणी के फास्टनर अपेक्षा से कहीं अधिक तेजी से खराब हो सकते हैं।

सी 4 सोलर माउंटिंग सिस्टम के लिए अनुशंसित अनुप्रयोग

• तटीय औद्योगिक छतें
• खाद्य प्रसंस्करण सुविधाएं
• कृषि पीवी सिस्टम
• पशुधन फार्म सौर परियोजनाएं
• उष्णकटिबंधीय व्यावसायिक इमारतें
• उच्च आर्द्रता वाले रसद गोदाम

कृषि सौर प्रतिष्ठानों पर विशेष ध्यान देने की आवश्यकता है क्योंकि पशुधन और उर्वरकों से अमोनिया उत्सर्जन आक्रामक रूप से धातु संरचनाओं पर हमला कर सकता है। कई मामलों में, कृषि संक्षारण तटीय नमक स्प्रे से भी अधिक विनाशकारी है।

सी 4 वातावरण के लिए उन्नत सुरक्षा उपाय

सी 4 वातावरण में विश्वसनीय दीर्घकालिक प्रदर्शन प्राप्त करने के लिए, फोटोवोल्टिक माउंटिंग सिस्टम को आमतौर पर उन्नत सामग्री विनिर्देशों और सतह उपचार की आवश्यकता होती है।

ईपीसी ठेकेदारों के लिए, उचित रूप से इंजीनियर किए गए सी4 सिस्टम का चयन करने से दीर्घकालिक वारंटी दावों को कम करने में मदद मिलती है और परियोजना बैंकेबिलिटी में काफी सुधार होता है।

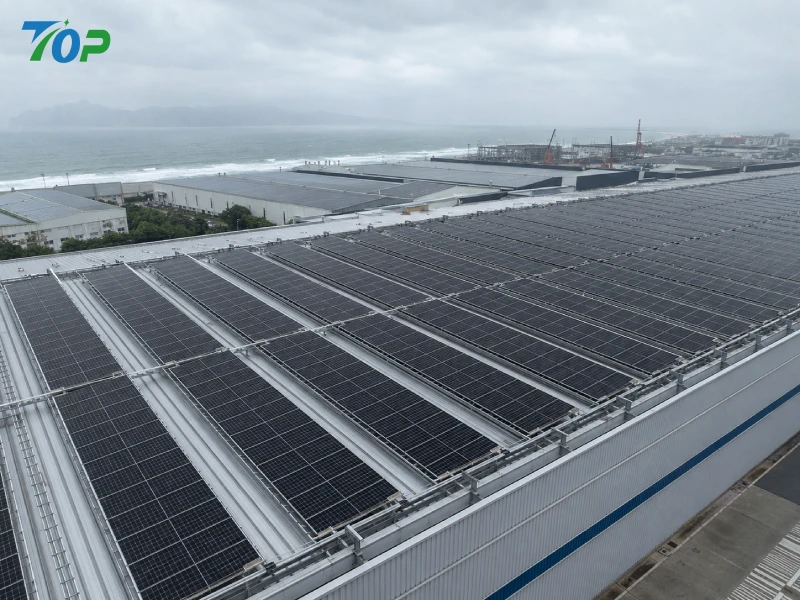

सी 5 सोलर माउंटिंग सिस्टम

सी 5 आमतौर पर फोटोवोल्टिक इंजीनियरिंग में उपयोग की जाने वाली उच्चतम वायुमंडलीय संक्षारण श्रेणी का प्रतिनिधित्व करता है।

इन वातावरणों में अत्यधिक आक्रामक संक्षारण जोखिम शामिल होता है जहां मानक सौर माउंटिंग संरचनाएं उन्नत सुरक्षात्मक उपायों के बिना तेजी से विफल हो सकती हैं।

विशिष्ट C5 वातावरण में शामिल हैं:

• समुद्री अपतटीय क्षेत्र
• निरंतर नमक स्प्रे वाले तटीय क्षेत्र
• रासायनिक औद्योगिक सुविधाएं
• बंदरगाह और शिपिंग टर्मिनल
• ऑफशोर फ्लोटिंग सोलर सिस्टम
• भारी औद्योगिक तटीय संयंत्र

सी 5 स्थितियों में, संक्षारण कभी भी पूरी तरह से नहीं रुकता क्योंकि हवा में मौजूद नमक के कण और नमी लगातार उजागर धातु सतहों के साथ प्रतिक्रिया करते हैं।

यह सामग्री चयन और इंजीनियरिंग डिज़ाइन को बिल्कुल महत्वपूर्ण बना देता है।

सी 5 सिस्टम के लिए उन्नत संक्षारण संरक्षण तकनीकें

उच्च-प्रदर्शन C5 सौर माउंटिंग सिस्टम आमतौर पर एक साथ कई सुरक्षात्मक प्रौद्योगिकियों को जोड़ते हैं।

• समुद्री-ग्रेड एनोडाइज्ड एल्यूमीनियम मिश्र धातु
• SUS316 स्टेनलेस स्टील फास्टनरों
• हेवी-ड्यूटी हॉट-डिप गैल्वनीकरण
• डुप्लेक्स कोटिंग सिस्टम
• इलेक्ट्रोकेमिकल अलगाव डिजाइन
• उन्नत जल निकासी इंजीनियरिंग
• नमक स्प्रे प्रमाणित सतह उपचार

कई प्रीमियम तटीय सौर माउंटिंग सिस्टम में ये भी शामिल हैं:

• छिपे हुए जल निकासी चैनल
• गैर-मर्मज्ञ छत अनुलग्नक प्रणाली
• नमी-विरोधी वायुप्रवाह अनुकूलन
• जल प्रतिधारण ज्यामिति में कमी
• यूवी-प्रतिरोधी सीलिंग इंटरफेस

ये इंजीनियरिंग विवरण संरचनात्मक कनेक्शन बिंदुओं के आसपास नमी और संक्षारक कणों के दीर्घकालिक संचय को काफी कम करते हैं।

मरीन-ग्रेड सोलर रैकिंग के लिए उच्च इंजीनियरिंग मानकों की आवश्यकता क्यों है?

मानक वाणिज्यिक छतों के विपरीत, समुद्री और अपतटीय वातावरण क्लोराइड-समृद्ध वायुजनित कणों के निरंतर संपर्क का कारण बनते हैं।

नमक का स्प्रे बढ़ती संरचनाओं पर जम जाता है और वातावरण से नमी को आकर्षित करता है, जिससे लगातार विद्युत रासायनिक संक्षारण प्रक्रिया बनती है।

यदि अपर्याप्त सुरक्षा प्रदान की जाती है तो यहां तक ​​कि छोटी खरोंचें या कोटिंग दोष भी तेजी से गंभीर संरचनात्मक संक्षारण समस्याओं में बदल सकते हैं।

यही कारण है कि तटीय उपयोगिता-पैमाने की परियोजनाओं पर काम करने वाले पेशेवर ईपीसी ठेकेदारों को निम्नलिखित की आवश्यकता बढ़ रही है:

• तृतीय-पक्ष नमक स्प्रे परीक्षण रिपोर्ट
• सामग्री ट्रैसेबिलिटी प्रमाणीकरण
• SUS316 फास्टनर सत्यापन
• उच्च मोटाई वाले एनोडाइजिंग दस्तावेज़
• टीयूवी-प्रमाणित संरचनात्मक प्रदर्शन सत्यापन

साथ-साथ तुलना: C3 बनाम C4 बनाम C5 सोलर माउंटिंग सिस्टम

अपने सौर परियोजना के लिए सही संक्षारण प्रतिरोध स्तर कैसे चुनें

सही संक्षारण सुरक्षा स्तर का चयन करना केवल उच्चतम उपलब्ध विशिष्टता को चुनने के बारे में नहीं है। इसके बजाय, इसमें पर्यावरणीय स्थितियों, संरचनात्मक आवश्यकताओं, रखरखाव अपेक्षाओं और परियोजना अर्थशास्त्र को संतुलित करने की आवश्यकता है।

अति-विनिर्देश अनावश्यक रूप से खरीद लागत में वृद्धि कर सकता है, जबकि कम-विनिर्देशन गंभीर दीर्घकालिक संरचनात्मक विफलताओं का कारण बन सकता है।

इसलिए व्यावसायिक सौर इंजीनियरिंग को एक व्यवस्थित मूल्यांकन प्रक्रिया की आवश्यकता होती है।

पर्यावरणीय स्थितियों का सावधानीपूर्वक मूल्यांकन करें

पहला कदम स्थापना स्थल के आसपास की वास्तविक वायुमंडलीय जोखिम स्थितियों को समझना है।

प्रमुख पर्यावरणीय कारकों में शामिल हैं:

• समुद्र तट से दूरी
• औसत वार्षिक आर्द्रता स्तर
• औद्योगिक प्रदूषण जोखिम
• नमक स्प्रे एकाग्रता
• कृषि अमोनिया एक्सपोज़र
• वर्षा की आवृत्ति
• यूवी विकिरण की तीव्रता

उदाहरण के लिए:

• शहरी अंतर्देशीय छतों को आमतौर पर C3 सुरक्षा की आवश्यकता होती है
• तटीय वाणिज्यिक सुविधाओं के लिए आम तौर पर C4 सिस्टम की आवश्यकता होती है
• समुद्री और अपतटीय परियोजनाओं को अक्सर C5 इंजीनियरिंग मानकों की आवश्यकता होती है

पवन भार और संरचनात्मक तनाव पर विचार करें

पर्यावरणीय क्षरण दीर्घकालिक संरचनात्मक विश्वसनीयता का केवल एक पहलू है।

फोटोवोल्टिक माउंटिंग सिस्टम को भी इसका सामना करना होगा:

• तूफ़ान हवा का भार
• बर्फ जमा होना
• थर्मल विस्तार चक्र
• यांत्रिक कंपन
• गतिशील उत्थान दबाव

जब संक्षारण संरचनात्मक तनाव के साथ जुड़ जाता है, तो क्षरण में काफी तेजी आती है।

यही कारण है कि मजबूत मौसमी तूफानों वाले तटीय क्षेत्रों में अक्सर भारी-भरकम गैल्वेनाइज्ड सौर माउंटिंग संरचनाओं और प्रबलित फास्टनर सिस्टम की आवश्यकता होती है।

परियोजना जीवनचक्र लक्ष्यों के साथ संक्षारण संरक्षण का मिलान करें

आधुनिक फोटोवोल्टिक परियोजनाएं आम तौर पर इसके लिए डिज़ाइन की जाती हैं:

• 25 वर्ष का परिचालन जीवनकाल
• दीर्घकालिक बिजली खरीद समझौते
• स्थिर ऊर्जा उपज अनुमान
• कम रखरखाव संचालन मॉडल

एक माउंटिंग प्रणाली जो केवल 8-10 वर्षों के बाद बड़े क्षरण का अनुभव करती है, समग्र निवेश मॉडल को गंभीर रूप से नुकसान पहुंचा सकती है।

इसलिए, ईपीसी ठेकेदार तेजी से मूल्यांकन कर रहे हैं:

• कुल जीवनचक्र रखरखाव लागत
• भविष्य में प्रतिस्थापन की पहुंच
• निरीक्षण जटिलता
• दीर्घकालिक जलरोधक विश्वसनीयता
• वारंटी जोखिम जोखिम

सबसे आम खरीद गलती से बचें

सौर खरीद में सबसे आम गलतियों में से एक केवल अग्रिम मूल्य प्रतिस्पर्धा के आधार पर माउंटिंग सिस्टम का चयन करना है।

कई कम लागत वाले आपूर्तिकर्ता कीमतें कम कर देते हैं:

• पतली जस्ता कोटिंग्स का उपयोग करना
• एनोडाइजिंग मोटाई कम करना
• निम्न-श्रेणी के फास्टनरों को प्रतिस्थापित करना
• अप्रमाणित इस्पात सामग्री का उपयोग करना
• नमक स्प्रे परीक्षण सत्यापन को छोड़ना

हालाँकि ये लागत कटौती शुरू में आकर्षक लग सकती है, लेकिन वे अक्सर ईपीसी ठेकेदारों और परियोजना निवेशकों के लिए पर्याप्त दीर्घकालिक जोखिम पैदा करते हैं।

संक्षारण-प्रतिरोधी सौर माउंटिंग सिस्टम के लिए परीक्षण मानक और प्रमाणपत्र

परीक्षण और प्रमाणन यह सत्यापित करने में महत्वपूर्ण भूमिका निभाते हैं कि क्या सौर माउंटिंग प्रणाली वास्तव में दीर्घकालिक पर्यावरणीय जोखिम का सामना कर सकती है।

क्योंकि संक्षारण क्षति कई वर्षों में धीरे-धीरे विकसित होती है, उत्पाद की गुणवत्ता का मूल्यांकन करने के लिए केवल दृश्य निरीक्षण पर्याप्त नहीं है।

पेशेवर ईपीसी ठेकेदार और फोटोवोल्टिक वितरक इसलिए अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त परीक्षण मानकों और प्रमाणन प्रणालियों पर बहुत अधिक भरोसा करते हैं।

नमक स्प्रे परीक्षण मानक

नमक स्प्रे परीक्षण आक्रामक वातावरण में दीर्घकालिक संक्षारण जोखिम का अनुकरण करता है।

सबसे अधिक उपयोग किए जाने वाले मानकों में शामिल हैं:

• एएसटीएम बी117
• आईएसओ 9227

ये परीक्षण सैकड़ों या हजारों घंटों तक निरंतर नमक कोहरे वाले वातावरण में सामग्रियों को उजागर करते हैं।

परिणाम मूल्यांकन में मदद करते हैं:

• कोटिंग स्थायित्व
• ऑक्सीकरण प्रतिरोध
• सतह क्षरण की गति
• संरचनात्मक सुरक्षा प्रदर्शन

सी 4 और C5 सौर माउंटिंग सिस्टम के लिए, नमक स्प्रे परीक्षण विशेष रूप से महत्वपूर्ण है क्योंकि समुद्री वातावरण निरंतर क्लोराइड जोखिम पैदा करता है।

मटेरियल ट्रैसेबिलिटी क्यों मायने रखती है?

उच्च गुणवत्ता वाले सौर माउंटिंग निर्माता इसके लिए संपूर्ण सामग्री ट्रैसेबिलिटी दस्तावेज़ प्रदान करते हैं:

• इस्पात संरचना
• एल्यूमीनियम मिश्र धातु ग्रेड
• फास्टनर सामग्री सत्यापन
• कोटिंग मोटाई रिपोर्ट
• यांत्रिक शक्ति प्रमाणीकरण

ट्रेसबिलिटी के बिना, ईपीसी ठेकेदारों को अनजाने में डाउनग्रेड की गई सामग्रियां प्राप्त हो सकती हैं जो वास्तविक दुनिया की परिचालन स्थितियों में समय से पहले विफल हो जाती हैं।

निष्कर्ष

जैसे-जैसे फोटोवोल्टिक परियोजनाओं का तटीय, औद्योगिक, कृषि और समुद्री वातावरण में विस्तार जारी है, संक्षारण प्रतिरोध दीर्घकालिक सौर प्रणाली की विश्वसनीयता में सबसे महत्वपूर्ण कारकों में से एक बन गया है।

सी 3, C4 और C5 सोलर माउंटिंग सिस्टम के बीच अंतर को समझने से EPC ठेकेदारों, सोलर इंस्टॉलरों और वितरकों को वास्तविक पर्यावरणीय परिस्थितियों और जीवनचक्र अपेक्षाओं के आधार पर बेहतर इंजीनियरिंग निर्णय लेने की अनुमति मिलती है।

एक उचित रूप से डिज़ाइन किया गया संक्षारण रोधी सौर माउंटिंग सिस्टम अकेले संरचनात्मक समर्थन से कहीं अधिक प्रदान करता है। यह प्रदान करता है:

• दीर्घकालिक जलरोधक विश्वसनीयता
• रखरखाव की लागत में कमी
• बेहतर स्थापना सुरक्षा
• कम वारंटी जोखिम
• उच्च परियोजना लाभप्रदता
• बढ़ी हुई ग्राहक संतुष्टि

आधुनिक फोटोवोल्टिक इंजीनियरिंग के लिए, सही संक्षारण संरक्षण रणनीति का चयन करना अब वैकल्पिक नहीं है - यह टिकाऊ, बैंक योग्य और उच्च प्रदर्शन वाले सौर बुनियादी ढांचे को प्राप्त करने के लिए आवश्यक है।

चाहे आपके प्रोजेक्ट को C3 वाणिज्यिक छत प्रणाली, C4 कृषि सौर संरचना, या समुद्री-ग्रेड C5 फोटोवोल्टिक माउंटिंग समाधान की आवश्यकता हो, प्रमाणित सामग्री, उच्च गुणवत्ता वाले सतह उपचार और उन्नत इंजीनियरिंग डिजाइन में निवेश हमेशा सबसे कम अग्रिम मूल्य चुनने की तुलना में मजबूत दीर्घकालिक मूल्य प्रदान करेगा।

एक पेशेवर सौर माउंटिंग निर्माता के रूप में, टॉपफेंस सोलर वैश्विक वातावरण की मांग के लिए इंजीनियर किए गए उच्च-प्रदर्शन संक्षारण प्रतिरोधी फोटोवोल्टिक माउंटिंग समाधान प्रदान करने पर केंद्रित है।

उन्नत सामग्री चयन, सटीक विनिर्माण और सख्त गुणवत्ता नियंत्रण के माध्यम से, टॉपफेंस सोलर ईपीसी ठेकेदारों, वितरकों और परियोजना डेवलपर्स को दीर्घकालिक संरचनात्मक विश्वसनीयता और अधिकतम परिचालन दक्षता के लिए डिज़ाइन किए गए सौर बुनियादी ढांचे का निर्माण करने में मदद करता है।
