टाइल प्रकार के आधार पर सही सोलर रूफ हुक कैसे चुनें: सोलर इंस्टालर, ईपीसी ठेकेदारों और खरीद टीमों के लिए एक इंजीनियरिंग-संचालित गाइड

सोलर रूफ हुक का चयन एक महत्वपूर्ण इंजीनियरिंग निर्णय क्यों है?

सही का चयन करनासौर छत हुकएक के लिए टाइल छत सौर माउंटिंग प्रणालीयह कोई मामूली हार्डवेयर निर्णय नहीं है - यह सीधे संरचनात्मक स्थिरता, जलरोधक अखंडता, स्थापना दक्षता और दीर्घकालिक परिसंपत्ति विश्वसनीयता को निर्धारित करता है। वाणिज्यिक और औद्योगिक छत परियोजनाओं में, खराब मिलानटाइल की छत पर सोलर माउंटिंग के लिए रूफ हुकइससे टाइलों में दरार आ सकती है, पानी घुस सकता है, हवा के भार के कारण उत्थान में विफलता हो सकती है और महंगा पुनर्कार्य हो सकता है जो परियोजना की समयसीमा और वारंटी एक्सपोज़र को प्रभावित करता है।

धातु की छतों या सपाट कंक्रीट की छतों के विपरीत, टाइल की छतें ज्यामिति, मोटाई, भंगुरता, भार स्थानांतरण व्यवहार और स्थापना बाधाओं में काफी भिन्न होती हैं। एक सार्वभौमिक हुक दृष्टिकोण तकनीकी रूप से त्रुटिपूर्ण है। सही विधि के लिए हुक ज्यामिति, ऊंचाई समायोजन क्षमता, बेस प्लेट डिज़ाइन और सामग्री ग्रेड को विशिष्ट टाइल प्रकार और उसके नीचे की संरचना से मेल खाने की आवश्यकता होती है।

यह तकनीकी मार्गदर्शिका सही विकल्प चुनने के लिए एक संरचित रूपरेखा प्रदान करती हैसौर छत हुकटाइल प्रकार के आधार पर. यह छत यांत्रिकी, संरचनात्मक भार विचार, सामग्री प्रदर्शन और व्यावहारिक स्थापना वास्तविकताओं को एकीकृत करता है। इसका उद्देश्य डेटा-संचालित निर्णय लेने में इंजीनियरिंग टीमों, खरीद प्रबंधकों और सौर माउंटिंग सिस्टम इंटीग्रेटर्स का समर्थन करना है जो जोखिम को कम करते हैं और परियोजना लाभप्रदता में सुधार करते हैं।

1. सोलर रूफ हुक चयन एक संरचनात्मक निर्णय क्यों है, न कि केवल एक घटक विकल्प

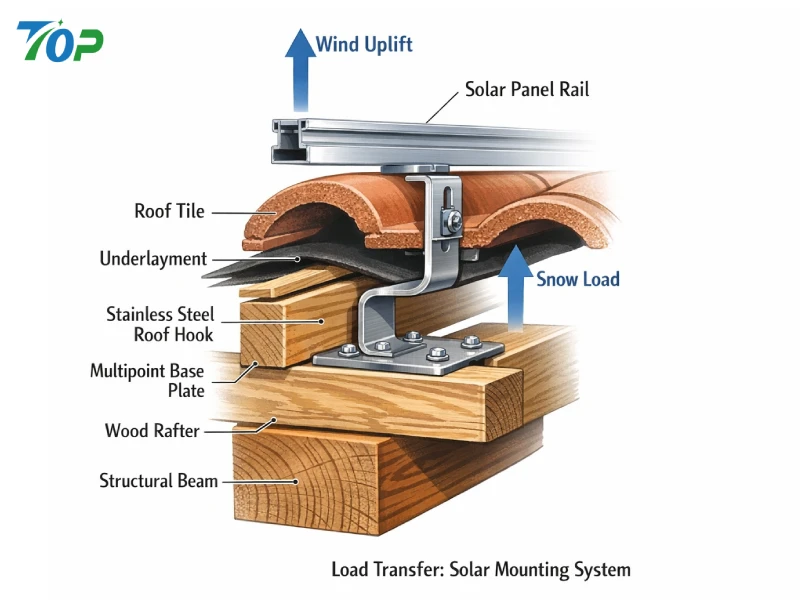

एक टाइल छत सौर स्थापना में, छत का हुक फोटोवोल्टिक माउंटिंग रेल और इमारत के लोड-असर राफ्टर्स के बीच प्राथमिक संरचनात्मक इंटरफ़ेस के रूप में कार्य करता है। लोड पथ इस प्रकार है:

• सौर मॉड्यूल → माउंटिंग रेल → छत हुक → संरचनात्मक राफ्टर → भवन संरचना

टाइल ही हैनहींएक संरचनात्मक भार वहन करने वाला तत्व। अधिकांश मिट्टी, कंक्रीट और स्लेट टाइलें मुख्य रूप से मौसमरोधी के लिए डिज़ाइन की गई हैं, न कि संकेंद्रित यांत्रिक भार के लिए। जब एखपरैल की छत के लिए सोलर माउंटिंगसिस्टम स्थापित है, हुक को आस-पास की टाइलों पर अत्यधिक तनाव से बचते हुए भार को सीधे राफ्टर्स में स्थानांतरित करना चाहिए।

इंजीनियरिंग के दृष्टिकोण से, हुक को इसका सामना करना होगा:

• डेड लोड (मॉड्यूल + रेल + माउंटिंग हार्डवेयर)
• पवन उत्थान और चूषण भार
• बर्फ भार (जहाँ लागू हो)
• थर्मल विस्तार तनाव
• 25+ वर्षों से अधिक गतिशील थकान

ASCE 7 (अमेरिकन सोसाइटी ऑफ सिविल इंजीनियर्स, 2022) जैसे अंतर्राष्ट्रीय संरचनात्मक मानक इस बात पर जोर देते हैं कि भवन की ऊंचाई, एक्सपोज़र श्रेणी और स्थानीय हवा की गति को ध्यान में रखते हुए पवन भार के लिए छत पर सौर प्रणालियों का मूल्यांकन किया जाना चाहिए। इसलिए छत के हुकों को पर्याप्त भार-वहन क्षमता और परीक्षण किए गए प्रदर्शन डेटा के साथ चुना जाना चाहिए।

इन संरचनात्मक वास्तविकताओं को नजरअंदाज करने से निम्नलिखित का खतरा बढ़ जाता है:

• बिंदु भार सांद्रता के कारण टाइल का टूटना
• उत्थान के तहत हुक विरूपण
• छोटे आकार के राफ्टरों से फास्टनर को बाहर निकालना
• अनुचित टाइल निकासी के कारण पानी का घुसपैठ

इसलिए, ए का चयन करनास्टेनलेस स्टील छत हुकयह केवल संक्षारण प्रतिरोध के बारे में नहीं है - यह छत प्रणाली के साथ संरचनात्मक अनुकूलता सुनिश्चित करने के बारे में है।

2. सौर परियोजनाओं में प्रयुक्त सामान्य टाइल छत के प्रकारों को समझना

विभिन्न टाइल ज्यामिति के लिए मौलिक रूप से भिन्न की आवश्यकता होती हैसौर छत हुकविन्यास. नीचे आवासीय, वाणिज्यिक और हल्के औद्योगिक सौर परियोजनाओं में आने वाली सामान्य टाइल छत के प्रकारों का तकनीकी विवरण दिया गया है।

2.1 फ्लैट कंक्रीट टाइल छत

फ्लैट कंक्रीट टाइलें यूरोप, ऑस्ट्रेलिया और एशिया के कुछ हिस्सों में व्यापक रूप से उपयोग की जाती हैं। इनकी मोटाई आम तौर पर 10-15 मिमी तक होती है और इनमें ओवरलैपिंग इंटरलॉक प्रोफाइल होते हैं।

संरचनात्मक विशेषताएँ:

• अपेक्षाकृत उच्च संपीड़न शक्ति
• मध्यम भंगुरता
• समान सपाट सतह प्रोफ़ाइल
• निश्चित ऊर्ध्वाधर टाइल रिक्ति

मेंफ्लैट टाइल छत के लिए सौर माउंटिंगअनुप्रयोगों में, मुख्य डिज़ाइन चुनौती हुक आर्म और टाइल के नीचे के बीच पर्याप्त निकासी सुनिश्चित करना है। यदि हुक की ऊंचाई अपर्याप्त है, तो टाइल सीधे हुक पर टिकेगी, जिससे केंद्रित तनाव बिंदु बनेंगे।

अनुशंसित विचार:

• समायोज्य-ऊंचाई छत हुक
• राफ्टर एंकरिंग के लिए चौड़ी बेस प्लेट
• न्यूनतम 3-5 मिमी टाइल निकासी

2.2 स्पैनिश/रोमन घुमावदार टाइल छत

स्पैनिश या रोमन टाइलों में बारी-बारी से उत्तल और अवतल वक्रों के साथ लहर जैसी प्रोफ़ाइल होती है। ये टाइलें भूमध्यसागरीय जलवायु और उच्च-स्तरीय आवासीय भवनों में आम हैं।

इंजीनियरिंग चुनौतियाँ:

• गैर-सपाट सतह संपर्क
• परिवर्तनीय टाइल ऊंचाई
• वक्रों के बीच सीमित स्थापना स्थान
• उठाने के दौरान टूटने का खतरा अधिक होता है

के लिएस्पैनिश टाइल छत के लिए सौर माउंटिंग, एक मानक फ्लैट हुक अक्सर अनुपयुक्त होता है। हुक में होना चाहिए:

• विस्तारित ऊर्ध्वाधर समायोजन सीमा
• घुमावदार टाइल के नीचे फिट होने के लिए संकीर्ण ऊपरी भुजा
• राफ्टर के साथ संरेखित करने के लिए अनुकूलित पार्श्व ऑफसेट

वक्रता ज्यामिति से मेल खाने में विफलता के कारण अक्सर अनुचित बैठने और जलमार्ग का जोखिम होता है।

2.3 स्लेट टाइल की छत

स्लेट एक प्राकृतिक पत्थर की छत सामग्री है जो स्थायित्व और सौंदर्यशास्त्र के लिए जानी जाती है लेकिन पॉइंट लोडिंग के तहत बेहद भंगुर होती है।

मुख्य विचार:

• ड्रिलिंग तनाव के प्रति कम सहनशीलता
• पतली टाइल की मोटाई
• उच्च प्रतिस्थापन लागत

मेंस्लेट छत के लिए सोलर माउंटिंगइंस्टॉलेशन, अल्ट्रा-थिन हुक या विशेष फ्लैशिंग सिस्टम की अक्सर आवश्यकता होती है। स्लेट टाइलों को अनुचित तरीके से उठाने से अदृश्य सूक्ष्म फ्रैक्चर हो सकते हैं जो बाद में थर्मल साइक्लिंग के तहत फैल जाते हैं।

चूँकि स्लेट में न्यूनतम लचीली ताकत होती है, इसलिए टाइल की सतह पर टॉर्क स्थानांतरण से बचने के लिए बेस प्लेट संरेखण सटीक होना चाहिए।

2.4 मिट्टी टाइल की छत

मिट्टी की टाइलें हल्की लेकिन अत्यधिक भंगुर होती हैं। वे अच्छे मौसम प्रतिरोध का प्रदर्शन करते हैं लेकिन केंद्रित भार के प्रति सीमित संरचनात्मक लचीलापन प्रदर्शित करते हैं।

में सामान्य जोखिमटाइल छत सौर माउंटिंग सिस्टममिट्टी की टाइलों के उपयोग में शामिल हैं:

• अधिक कसने के कारण दरारें पड़ना
• यदि टाइलें ठीक से नहीं लगाई गई हैं तो पानी अंदर घुस जाता है
• असमान टाइल रिक्ति हुक प्लेसमेंट को प्रभावित कर रही है

एक समायोज्यखपरैल की छत के लिए छत का हुकप्रबलित निचली भुजा और सटीक टाइल क्लीयरेंस के साथ आवश्यक है।

2.5 डामर शिंगल छत (तुलनात्मक संदर्भ)

हालाँकि यह टाइल प्रणाली नहीं है, फिर भी डामर की छतों की तुलना अक्सर टाइल वाली छतों से की जाती है। शिंगल अनुप्रयोगों में, फ्लैशिंग वाले एल-फीट का उपयोग आमतौर पर पारंपरिक टाइल हुक के बजाय किया जाता है।

यह भेद महत्वपूर्ण है. शिंगल सिस्टम पर टाइल की छत के हुक का उपयोग करने का प्रयास - या इसके विपरीत - वॉटरप्रूफिंग अखंडता से समझौता करता है और मानक स्थापना प्रथाओं (इंटरनेशनल कोड काउंसिल, 2021) का उल्लंघन करता है।

3. सही सोलर रूफ हुक के चयन के लिए मुख्य इंजीनियरिंग मानदंड

चुनते समय एसौर छत हुक निर्माताया हुक मॉडल का मूल्यांकन करते समय, खरीद और इंजीनियरिंग टीमों को निम्नलिखित पांच तकनीकी आयामों का आकलन करना चाहिए।

3.1 हुक की ऊंचाई और समायोज्य रेंज

टाइल की मोटाई और ओवरलैप की ऊंचाई निर्माताओं और क्षेत्रों के अनुसार अलग-अलग होती है। एक गैर-समायोज्य हुक अपर्याप्त निकासी या अत्यधिक अंतराल का जोखिम उठाता है जो लोड स्थानांतरण से समझौता करता है।

सर्वश्रेष्ठ प्रणालियां:

• लंबवत समायोजन क्षमता ≥ 30-50 मिमी
• सीधे टाइल संपीड़न को रोकने के लिए क्लीयरेंस गैप
• सामान्य रेल प्रणालियों के साथ अनुकूलता

समायोजनशीलता फ़ील्ड लचीलेपन में सुधार करती है और कई SKU इन्वेंट्री की आवश्यकता को कम करती है।

3.2 बेस प्लेट डिजाइन और लोड वितरण

बेस प्लेट हुक को छत से जोड़ती है। एक संकीर्ण या पतला आधार फास्टनर तनाव एकाग्रता को बढ़ाता है और पुल-आउट प्रतिरोध को कम करता है।

संरचनात्मक फास्टनर अनुसंधान (अमेरिकन वुड काउंसिल, 2018) के अनुसार, निकासी क्षमता एम्बेडमेंट गहराई और लकड़ी के घनत्व पर निर्भर करती है। इसलिए:

• बेस प्लेट की मोटाई ≥ 4-5 मिमी स्टेनलेस स्टील
• न्यूनतम दो संरचनात्मक फास्टनर
• किनारे की दूरी का अनुपालन

3.3 सामग्री ग्रेड और संक्षारण प्रतिरोध

सबसे प्रीमियमस्टेनलेस स्टील की छत के हुकSUS304 या SUS316 का उपयोग करें.

• SUS304: अंतर्देशीय वातावरण के लिए उपयुक्त
• SUS316: तटीय या उच्च लवणता वाले क्षेत्रों के लिए अनुशंसित

संक्षारण समय के साथ क्रॉस-सेक्शनल ताकत को कम कर देता है। 25-वर्षीय डिज़ाइन जीवन प्रणालियों के लिए, सामग्री का चयन पर्यावरणीय जोखिम श्रेणी (आईएसओ 9223) से मेल खाना चाहिए।

3.4 वॉटरप्रूफ एकीकरण

टाइल उठाने से अंडरलेमेंट का अस्थायी प्रदर्शन होता है। अनुचित रीसेटिंग या गायब फ्लैशिंग से रिसाव का खतरा बढ़ जाता है।

सर्वश्रेष्ठ प्रणालियां:

• ईपीडीएम सीलिंग पैड
• जहां आवश्यक हो वहां संगत फ़्लैशिंग
• अत्यधिक बल के बजाय टाइल ट्रिमिंग

3.5 राफ्टर लेआउट के साथ संगतता

हुक प्लेसमेंट राफ्टर स्पेसिंग द्वारा बाधित होता है, आमतौर पर 400-600 मिमी। यदि हुक ज्यामिति पार्श्व ऑफसेट की अनुमति नहीं देती है, तो स्थापना अक्षम हो जाती है और संरचनात्मक रूप से समझौता हो जाता है।

विकसितसौर छत हुकडिज़ाइन में टाइलों पर दबाव डाले बिना संरचनात्मक सदस्यों के साथ संरेखित करने के लिए पार्श्व समायोजन क्षमता को शामिल किया गया है।

4. जोखिम विश्लेषण: गलत छत हुक चयन के परिणाम

अनुचितटाइल छत पर सौर ऊर्जा लगानाघटक चयन बढ़ता है:

• स्थापना का समय 15-30%
• टूटी टाइलों के कारण सामग्री की बर्बादी
• रिसाव के दावों के लिए वारंटी एक्सपोज़र
• पवन उत्थान घटनाओं के अंतर्गत संरचनात्मक दायित्व

छत पर लगे सौर प्रणालियों में पवन-प्रेरित विफलताओं का दस्तावेजीकरण किया गया है जहां अपर्याप्त लगाव विधियों का उपयोग किया गया था (कोप्प एट अल।, 2012)। जबकि मॉड्यूल पर अक्सर प्राथमिक ध्यान दिया जाता है, अटैचमेंट हार्डवेयर अक्सर सिस्टम की उत्तरजीविता निर्धारित करता है।

खरीद टीमों के लिए, कुल स्थापित लागत में जोखिम शमन शामिल होना चाहिए - न कि केवल हार्डवेयर इकाई की कीमत।

5. वाणिज्यिक परियोजनाओं के लिए रणनीतिक खरीद संबंधी विचार

बहु-साइट वाणिज्यिक परियोजनाओं के लिए, मानकीकरणखपरैल की छत के लिए सोलर माउंटिंगसमाधान में सुधार होता है:

• सूची नियंत्रण
• स्थापना प्रशिक्षण दक्षता
• गुणवत्ता आश्वासन स्थिरता
• दीर्घकालिक रखरखाव पूर्वानुमेयता

हालाँकि, मानकीकरण को इंजीनियरिंग अनुकूलता पर हावी नहीं होना चाहिए। सही तरीका यह है कि ऐसे निर्माता का चयन किया जाए जो इसमें सक्षम हो:

• संरचनात्मक परीक्षण रिपोर्ट प्रदान करना
• समायोज्य हुक डिज़ाइन की पेशकश
• अद्वितीय टाइल ज्यामिति के लिए अनुकूलन का समर्थन करना
• बड़े ऑर्डर के लिए बैच स्थिरता प्रदान करना

उच्च मात्रा में खरीद के माहौल में, सही का चयन करनासौर छत हुक निर्मातायह लेन-देन संबंधी खरीदारी के बजाय एक रणनीतिक साझेदारी निर्णय बन जाता है।

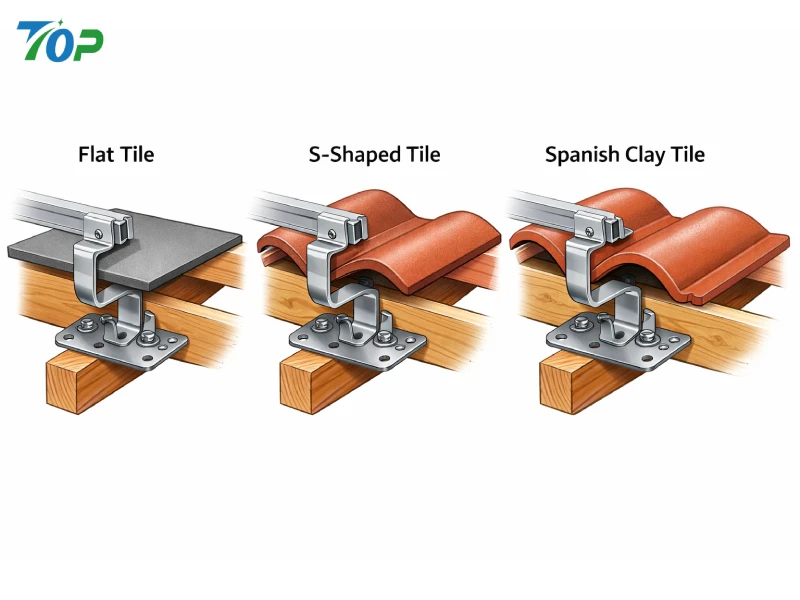

6. टाइल प्रकार के अनुसार सौर छत हुक चयन मैट्रिक्स

एकाधिक प्रबंधन करने वाली इंजीनियरिंग टीमों के लिएटाइल छत पर सौर ऊर्जा लगानाविभिन्न क्षेत्रों में परियोजनाओं के लिए, एक संरचित तुलना उपकरण निर्णय लेने की दक्षता में काफी सुधार करता है। a का चयन करने के बजायसौर छत हुककेवल उपस्थिति या कीमत के आधार पर, चयन में ज्यामिति अनुकूलता, लोड स्थानांतरण व्यवहार, पर्यावरणीय जोखिम और स्थापना सहनशीलता पर विचार करना चाहिए।

नीचे दिया गया मैट्रिक्स छत टाइल श्रेणियों के साथ हुक प्रकारों के मिलान के लिए एक व्यावहारिक संदर्भ ढांचा प्रदान करता है। अंतिम इंजीनियरिंग सत्यापन को हमेशा स्थानीय भवन कोड के अनुसार साइट-विशिष्ट संरचनात्मक गणना पर विचार करना चाहिए।

टाइल का प्रकार	अनुशंसित हुक कॉन्फ़िगरेशन	समायोजन की आवश्यकता	सामग्री ग्रेड	स्थापना जोखिम स्तर	इंजीनियरिंग नोट्स
सपाट कंक्रीट टाइल	मानक समायोज्य फ्लैट हुक	30-50 मिमी ऊर्ध्वाधर समायोजन	SUS304 (अंतर्देशीय) / SUS316 (तटीय)	मध्यम	संपीड़न तनाव को रोकने के लिए टाइल क्लीयरेंस ≥3 मिमी सुनिश्चित करें
स्पैनिश/रोमन घुमावदार टाइल	संकीर्ण-बांह विस्तारित समायोज्य हुक	50 मिमी+ लंबवत सीमा	SUS304 / SUS316	उच्च	वक्रता-संगत ऊपरी बांह और पार्श्व ऑफसेट की आवश्यकता है
स्लेट टाइल	अति पतली हुक या चमकती-एकीकृत प्रणाली	न्यूनतम ऊंचाई, सटीक संरेखण	SUS316 को प्राथमिकता दी गई	बहुत ऊँचा	स्लेट पर पॉइंट लोड से बचें; चमकती एकीकरण पर विचार करें
मिट्टी की टाइल	प्रबलित निचले हाथ समायोज्य हुक	30-40 मिमी	SUS304 / SUS316	उच्च	अधिक कसने से रोकें; एकसमान टाइल रीसेटिंग बनाए रखें

यह चयन मैट्रिक्स दर्शाता है कि कोई सार्वभौमिक नहीं हैखपरैल की छत के लिए छत का हुकअनुप्रयोग. प्रत्येक कॉन्फ़िगरेशन को टाइल ज्यामिति और संरचनात्मक व्यवहार के अनुरूप होना चाहिए।

7. टाइल श्रेणी के अनुसार विस्तृत इंजीनियरिंग विचार

7.1 फ्लैट कंक्रीट टाइल छत: नियंत्रित निकासी के साथ संरचनात्मक स्थिरता

घुमावदार या स्लेट छतों की तुलना में फ्लैट टाइल सिस्टम अपेक्षाकृत इंस्टॉलर-अनुकूल हैं। हालाँकि, अनुचित हुक ऊंचाई चयन अभी भी टाइल संपीड़न या उत्थान अस्थिरता उत्पन्न कर सकता है।

प्रमुख इंजीनियरिंग फोकस क्षेत्र:

• हुक बांह की मोटाई हवा के झोंके के तहत झुकने से रोकने के लिए पर्याप्त है
• बेस प्लेट की चौड़ाई मानक राफ्टर रिक्ति के साथ संगत (400-600 मिमी)
• प्रति हुक न्यूनतम दो स्ट्रक्चरल लैग स्क्रू
• ASCE 7 पवन भार गणना आवश्यकताओं का अनुपालन

उच्च हवा वाले क्षेत्रों में, छत क्षेत्र वर्गीकरण (एएससीई, 2022) के आधार पर उत्थान बल 2.0 केपीए से अधिक हो सकता है। इसलिए, चयन करते समय फास्टनरों के स्वीकार्य पुल-आउट प्रतिरोध की पुष्टि करना आवश्यक हैफ्लैट टाइल छत के लिए सौर माउंटिंग.

7.2 स्पैनिश/रोमन टाइल छत: वक्रता और भार स्थानांतरण का प्रबंधन

घुमावदार टाइल सिस्टम असममित लोड पथ पेश करते हैं। हुक को तनाव एकाग्रता पैदा किए बिना अवतल और उत्तल टाइल सतहों के बीच पुल बनाना चाहिए।

महत्वपूर्ण डिज़ाइन पैरामीटर:

• ऊपरी बांह की वक्रता सहनशीलता
• राफ्टर संरेखण के लिए पार्श्व समायोजन
• चोटी की टाइल की लकीरों को साफ करने के लिए ऊर्ध्वाधर ऊँचाई बढ़ाई गई
• विलक्षण लोडिंग स्थितियों के तहत संरचनात्मक परीक्षण

चूंकि घुमावदार टाइलों में स्थापना के दौरान अक्सर टूटने की दर अधिक होती है, इसलिए समायोज्य का चयन करेंसौर छत हुकपुनः कार्य लागत कम करता है और स्थापना चक्र छोटा करता है।

7.3 स्लेट टाइल छत: परिशुद्धता इंजीनियरिंग और जोखिम न्यूनीकरण

स्लेट छत की स्थापना उच्चतम इंजीनियरिंग अनुशासन की मांग करती है। मिट्टी या कंक्रीट के विपरीत, स्लेट प्रभाव या संकेंद्रित बलाघूर्ण को सहन नहीं कर सकता है।

के लिएस्लेट छत के लिए सोलर माउंटिंगसिस्टम, विचार करें:

• लो-प्रोफ़ाइल हुक ज्यामिति
• जलरोधक झिल्ली सुरक्षा के साथ पूर्व-ड्रिलिंग रणनीति
• जहां अनुमति हो वहां मेटल फ्लैशिंग के साथ एकीकरण
• दीर्घकालिक स्थायित्व सुनिश्चित करने के लिए संक्षारण प्रतिरोधी SUS316 का उपयोग

स्लेट छतों में स्थापना त्रुटियों के परिणामस्वरूप अक्सर गुप्त विफलताएं होती हैं - सूक्ष्म दरारें जो फ्रीज-पिघलना चक्र (इंटरनेशनल कोड काउंसिल, 2021) के कारण फैलती हैं।

7.4 मिट्टी की टाइल की छत: भंगुरता और टॉर्क को नियंत्रित करना

मिट्टी की टाइलें कम तन्य शक्ति और सीमित झुकने की सहनशीलता प्रदर्शित करती हैं। फास्टनरों को अधिक कसना टूटने के सबसे आम कारणों में से एक है।

सर्वोत्तम प्रथाएं:

• टॉर्क-नियंत्रित बन्धन उपकरण
• हुक क्लीयरेंस के लिए समान टाइल ट्रिमिंग
• तनाव-वितरण बेस प्लेट डिज़ाइन
• टाइल पुनः लगाने के बाद दृश्य निरीक्षण

एक प्रबलित का चयन करनास्टेनलेस स्टील छत हुकमिट्टी की छत प्रणालियों में संरचनात्मक विश्वसनीयता में सुधार होता है।

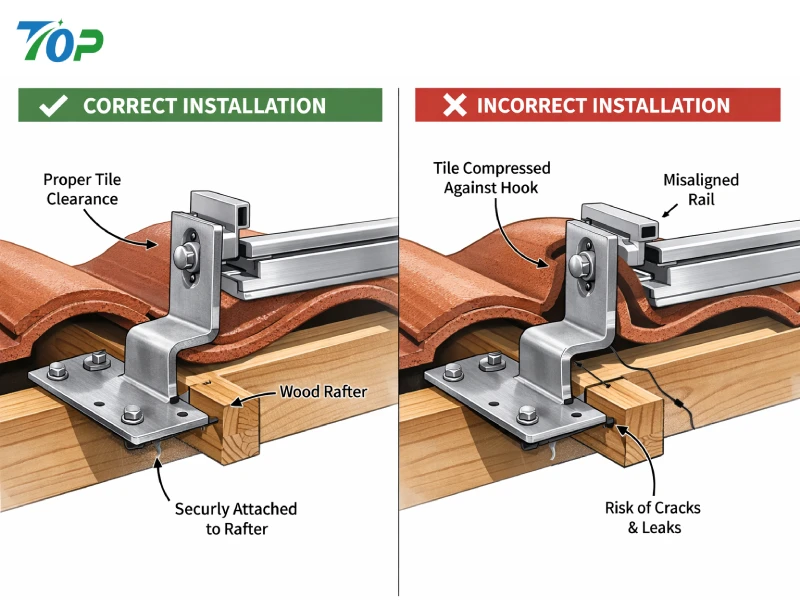

8. सामान्य स्थापना गलतियाँ जो परियोजना जोखिम को बढ़ाती हैं

वाणिज्यिक भर मेंटाइल छत पर सौर ऊर्जा लगानापरियोजनाओं में, निम्नलिखित आवर्ती गलतियाँ लागत वृद्धि और दीर्घकालिक देनदारी में योगदान करती हैं:

8.1 सभी प्रकार की टाइलों के लिए यूनिवर्सल हुक का उपयोग करना

एकल हुक मॉडल का उपयोग करके मानकीकरण करने का प्रयास करने से अक्सर गलत संरेखण और टाइल क्षति होती है। ज्यामिति-विशिष्ट समाधानों की आवश्यकता है.

8.2 पवन भार क्षेत्र भिन्नता को नजरअंदाज करना

छत के कोनों और किनारों पर उच्च उत्थान बल का अनुभव होता है। हुक रिक्ति को संरचनात्मक कोड के तहत ज़ोन वर्गीकरण को प्रतिबिंबित करना चाहिए।

8.3 अपर्याप्त टाइल निकासी

टाइल-टू-हुक का सीधा संपर्क लोड को भंगुर छत सामग्री में स्थानांतरित करता है, जिससे फ्रैक्चर का खतरा बढ़ जाता है।

8.4 अपर्याप्त फास्टनर एंबेडमेंट गहराई

फास्टनर की पुल-आउट क्षमता एम्बेडमेंट की गहराई और लकड़ी के घनत्व पर निर्भर करती है (अमेरिकन वुड काउंसिल, 2018)। इन मापदंडों को कम आंकने से सिस्टम सुरक्षा मार्जिन कम हो जाता है।

8.5 थर्मल विस्तार का हिसाब देने में विफलता

स्टेनलेस स्टील और एल्यूमीनियम माउंटिंग रेल का विस्तार अलग-अलग दरों पर होता है। अनुचित डिज़ाइन हुक कनेक्शन में दीर्घकालिक तनाव ला सकता है।

9. स्थापना दक्षता और श्रम लागत अनुकूलन

सही का चयन करनासौर छत हुक निर्मातास्थापना दक्षता को महत्वपूर्ण रूप से प्रभावित कर सकता है।

विशेषताएं जो क्षेत्र उत्पादकता में सुधार करती हैं:

• पूर्व-इकट्ठे समायोज्य घटक
• स्पष्ट संरचनात्मक लोड दस्तावेज़ीकरण
• बड़े खरीद ऑर्डर के लिए बैच स्थिरता
• संगत रेल इंटरफ़ेस डिज़ाइन

निर्माण उत्पादकता में अध्ययन से पता चलता है कि स्थापना सरलीकरण दोहराए जाने वाले सिस्टम में श्रम समय को 10-25% तक कम कर देता है (गोल्ड एंड जॉयस, 2014)। बड़े रूफटॉप सौर पोर्टफोलियो में, ऐसी बचत परियोजना मार्जिन पर महत्वपूर्ण प्रभाव डालती है।

10. इंजीनियरिंग लोड सत्यापन और दस्तावेज़ीकरण

वाणिज्यिक सौर डेवलपर्स और ईपीसी ठेकेदारों के लिए, दस्तावेज़ीकरण आवश्यक है। एक विश्वसनीयसौर छत हुकआपूर्तिकर्ता को प्रदान करना चाहिए:

• यांत्रिक भार परीक्षण रिपोर्ट
• सामग्री प्रमाणपत्र (SUS304 / SUS316)
• परिमित तत्व विश्लेषण डेटा (यदि उपलब्ध हो)
• संक्षारण प्रतिरोध वर्गीकरण
• गुणवत्ता नियंत्रण ट्रैसेबिलिटी रिकॉर्ड

पवन भार परीक्षण अनुसंधान (कोप्प एट अल., 2012) दर्शाता है कि अनुलग्नक अखंडता अक्सर छत प्रणाली के प्रदर्शन में सीमित कारक होती है। इसलिए, हुक चयन को मान्यताओं के बजाय यांत्रिक साक्ष्य द्वारा मान्य किया जाना चाहिए।

11. लागत-लाभ विश्लेषण: इकाई मूल्य से परे

खरीद निर्णयों में प्रारंभिक इकाई लागत के बजाय जीवनचक्र मूल्य पर विचार करना चाहिए। कम कीमत वालाखपरैल की छत के लिए छत का हुकजिसमें समायोजन क्षमता या संरचनात्मक प्रमाणन का अभाव हो सकता है:

• उच्च टाइल प्रतिस्थापन लागत
• विस्तारित स्थापना अवधि
• मौसम की घटनाओं के बाद बीमा विवाद
• दीर्घकालिक विश्वसनीयता में कमी

कुल लागत दृष्टिकोण में शामिल हैं:

• सामग्री लागत
• श्रम लागत
• जोखिम शमन लागत
• वारंटी एक्सपोज़र
• रखरखाव पूर्वानुमेयता

जब समग्र रूप से मूल्यांकन किया जाता है, तो इंजीनियर समायोज्य होता हैसौर छत हुकसिस्टम अक्सर बड़े वाणिज्यिक पोर्टफोलियो में निवेश पर बेहतर रिटर्न देते हैं।

12. बड़े पैमाने की परियोजनाओं के लिए सही सोलर रूफ हुक निर्माता का चयन कैसे करें

वाणिज्यिक और पोर्टफोलियो-आधारित रूफटॉप सौर विकास में, चयन करनासौर छत हुक निर्माताएक रणनीतिक इंजीनियरिंग और जोखिम प्रबंधन निर्णय है। निर्माता की डिज़ाइन क्षमता, उत्पादन नियंत्रण और दस्तावेज़ीकरण पारदर्शिता सीधे स्थापना दक्षता, संरचनात्मक विश्वसनीयता और दीर्घकालिक परिसंपत्ति प्रदर्शन को प्रभावित करती है।

कीमत और डिलीवरी समय का मूल्यांकन करने के अलावा, खरीद और इंजीनियरिंग टीमों को सोर्सिंग करते समय निम्नलिखित आयामों का भी आकलन करना चाहिएसौर छत हुकटाइल छत सौर माउंटिंग परियोजनाओं के लिए सिस्टम।

12.1 इंजीनियरिंग क्षमता और संरचनात्मक सत्यापन

एक योग्य निर्माता को यांत्रिक सत्यापन डेटा प्रदान करना चाहिए जो सिम्युलेटेड पवन उत्थान और नीचे की दबाव स्थितियों के तहत भार वहन क्षमता को प्रदर्शित करता है।

अनुरोध करने के लिए मुख्य दस्तावेज़:

• स्थैतिक भार परीक्षण रिपोर्ट
• सामग्री तन्यता ताकत प्रमाणन
• परिमित तत्व विश्लेषण (एफईए) दस्तावेज़ीकरण
• फास्टनर संगतता सत्यापन
• आईएसओ 9223 के तहत संक्षारण प्रतिरोध वर्गीकरण

रूफटॉप सोलर इंस्टॉलेशन में अटैचमेंट सिस्टम अक्सर सबसे कमजोर कड़ी होते हैं। पवन इंजीनियरिंग अनुसंधान इस बात की पुष्टि करता है कि छत पर लगे सिस्टम का मूल्यांकन अलग-अलग घटकों के बजाय एकीकृत संरचनात्मक असेंबलियों के रूप में किया जाना चाहिए (कोप्प एट अल।, 2012)। एक आपूर्तिकर्ता जो दस्तावेजी परीक्षण साक्ष्य प्रदान नहीं कर सकता है, वह परिहार्य परियोजना जोखिम का परिचय देता है।

12.2 सामग्री की गुणवत्ता और पता लगाने की क्षमता

सबसे उच्च प्रदर्शनस्टेनलेस स्टील की छत के हुकSUS304 या SUS316 स्टेनलेस स्टील से निर्मित होते हैं। हालाँकि, अकेले सामग्री ग्रेड अपर्याप्त है; पता लगाने की क्षमता और स्थिरता समान रूप से महत्वपूर्ण हैं।

पोर्टफोलियो-स्केल खरीद के लिए, गुणवत्ता नियंत्रण प्रणालियों में शामिल होना चाहिए:

• बैच-स्तरीय सामग्री प्रमाणीकरण
• आयामी सहिष्णुता निरीक्षण
• सतही फिनिश की स्थिरता की जाँच
• वेल्ड अखंडता निरीक्षण (यदि लागू हो)

संक्षारण समय के साथ प्रभावी क्रॉस-अनुभागीय क्षेत्र और संरचनात्मक ताकत को कम कर देता है। तटीय या उच्च आर्द्रता वाले क्षेत्रों के लिए, SUS316 को आमतौर पर 25-वर्षीय डिज़ाइन स्थायित्व बनाए रखने के लिए अनुशंसित किया जाता है।

12.3 समायोजन और SKU अनुकूलन

मॉड्यूलर एडजस्टेबल हुक डिज़ाइन की पेशकश करने वाले निर्माता इन्वेंट्री जटिलता को कम करते हैं। कई निश्चित-ऊंचाई वाले मॉडलों को स्टॉक करने के बजाय, समायोज्यखपरैल की छत के लिए छत का हुकसिस्टम सपाट, मिट्टी और मध्यम वक्रता वाली टाइलों को कवर कर सकते हैं।

इस लचीलेपन में सुधार होता है:

• गोदाम दक्षता
• स्थापना अनुकूलनशीलता
• फ़ील्ड संशोधनों में कमी
• तेज़ खरीद चक्र

जीवनचक्र लागत के नजरिए से, अनुकूलनीय हुक सिस्टम अक्सर कम लागत वाले निश्चित-ज्यामिति विकल्पों की तुलना में उच्च दीर्घकालिक मूल्य प्रदान करते हैं।

12.4 उत्पादन क्षमता और आपूर्ति स्थिरता

बड़े वाणिज्यिक सौर पोर्टफोलियो के लिए लगातार वितरण कार्यक्रम की आवश्यकता होती है। माउंटिंग हार्डवेयर में आपूर्ति व्यवधान से इंस्टॉलेशन क्रू में देरी हो सकती है और कमीशनिंग की समयसीमा प्रभावित हो सकती है।

एक विश्वसनीयखपरैल की छत के लिए सोलर माउंटिंगआपूर्तिकर्ता को प्रदर्शित करना चाहिए:

• स्केलेबल उत्पादन लाइनें
• नेतृत्व समय पारदर्शिता
• निर्यात रसद क्षमता
• लगातार आयामी पुनरावृत्ति

संगति विशेष रूप से महत्वपूर्ण है क्योंकि हुक ऊंचाई या बेस प्लेट संरेखण में आयामी भिन्नता लंबी छत के विस्तार में रेल मिसलिग्न्मेंट का कारण बन सकती है।

13. वाणिज्यिक प्रतिष्ठानों के लिए इंजीनियरिंग सहयोग मॉडल

वाणिज्यिक और मल्टी-बिल्डिंग रूफटॉप पोर्टफ़ोलियो के लिए, इंस्टॉलर और के बीच सहयोगसौर छत हुक निर्मातासामग्री के बिल को अंतिम रूप देने से पहले होना चाहिए।

एक अनुकूलित वर्कफ़्लो में आम तौर पर शामिल होते हैं:

1. छत संरचना दस्तावेज़ीकरण समीक्षा
2. टाइल प्रकार की पहचान और मोटाई माप
3. स्थानीय कोड के अनुसार हवा और बर्फ भार की गणना
4. हुक रिक्ति लेआउट योजना
5. संरचनात्मक फास्टनर विशिष्टता
6. प्रोटोटाइप सत्यापन (यदि आवश्यक हो)

पूर्व-निर्माण के दौरान इन चरणों को एकीकृत करने से परिवर्तन आदेश और फ़ील्ड समायोजन कम हो जाते हैं। एएससीई 7 (2022) के अनुसार, छत प्रणालियों को क्षेत्र-विशिष्ट पवन उत्थान दबावों को ध्यान में रखना चाहिए। अनुलग्नक चरण में इंजीनियरिंग इनपुट अनुपालन सुनिश्चित करता है और संरचनात्मक लचीलेपन में सुधार करता है।

14. टाइल रूफ सोलर माउंटिंग के लिए दीर्घकालिक प्रदर्शन संबंधी विचार

मूल्यांकन करते समयसौर छत हुकसिस्टम, दीर्घकालिक विश्वसनीयता प्रारंभिक स्थापना प्रदर्शन जितनी ही महत्वपूर्ण है।

14.1 थर्मल विस्तार और थकान

सोलर माउंटिंग रेल आमतौर पर एल्यूमीनियम की होती हैं, जबकि हुक स्टेनलेस स्टील के होते हैं। सामग्रियों के बीच विभेदक विस्तार कनेक्शन बिंदुओं पर चक्रीय तनाव का परिचय देता है। 25 वर्ष के सेवा जीवन में, थकान प्रतिरोध प्रासंगिक हो जाता है।

14.2 संक्षारण पर्यावरण वर्गीकरण

ISO 9223 वायुमंडलीय संक्षारण स्तरों को वर्गीकृत करता है। तटीय वातावरण (C4-C5 श्रेणियां) को उच्च संक्षारण प्रतिरोधी सामग्री की आवश्यकता होती है। ऐसे मामलों में, गड्ढों के क्षरण को रोकने के लिए SUS316 की अनुशंसा की जाती है।

14.3 रखरखाव अभिगम्यता

हुक को पूर्ण मॉड्यूल हटाए बिना निरीक्षण पहुंच की अनुमति देनी चाहिए। कुशल रखरखाव डिज़ाइन दीर्घकालिक परिचालन स्थिरता में सुधार करता है।

15. सोलर रूफ हुक के बारे में अक्सर पूछे जाने वाले प्रश्न

15.1 क्या एक सोलर रूफ हुक सभी प्रकार की टाइलों में फिट हो सकता है?

नहीं, टाइल ज्यामिति काफी भिन्न होती है। समायोज्य डिज़ाइन कई टाइल श्रेणियों को कवर कर सकते हैं, लेकिन स्लेट और अत्यधिक घुमावदार स्पेनिश टाइलों को अक्सर विशेष कॉन्फ़िगरेशन की आवश्यकता होती है।

15.2 हुक चुनने से पहले मैं टाइल की ऊंचाई कैसे मापूं?

टाइल की कुल मोटाई और ओवरलैप ऊंचाई मापें। सुनिश्चित करें कि चयनित हुक ऊंचाई टाइल की सतह को संपीड़ित किए बिना पर्याप्त निकासी प्रदान करती है।

15.3 तटीय टाइल छत पर सोलर माउंटिंग के लिए कौन सी सामग्री सबसे अच्छी है?

संक्षारण प्रतिरोध में सुधार के कारण उच्च लवणता या समुद्री वातावरण के लिए SUS316 स्टेनलेस स्टील की सिफारिश की जाती है।

15.4 प्रति किलोवाट कितने छत हुक की आवश्यकता है?

हुक की मात्रा पवन क्षेत्र वर्गीकरण, मॉड्यूल आकार और रेल स्पैन पर निर्भर करती है। संरचनात्मक गणनाओं को ASCE 7 लोड मानदंड का पालन करना चाहिए।

15.5 क्या सौर छत के हुकों को फ्लैशिंग की आवश्यकता होती है?

कुछ टाइल छत प्रणालियों में, दीर्घकालिक रिसाव की रोकथाम को बढ़ाने के लिए फ्लैशिंग या वॉटरप्रूफ झिल्ली एकीकरण की सिफारिश की जाती है।

15.6 स्थापना के दौरान टाइल के टूटने का क्या कारण है?

सामान्य कारणों में अपर्याप्त निकासी, अधिक कसना, अनुचित उठाने की तकनीक और असमान भार वितरण शामिल हैं।

15.7 इंस्टालेशन का समय कैसे कम किया जा सकता है?

समायोज्य पूर्व-इकट्ठे हुक और मानकीकृत रेल इंटरफेस का उपयोग करने से स्थापना दक्षता में काफी सुधार होता है।

16. रणनीतिक निष्कर्ष: इंजीनियरिंग परिशुद्धता परियोजना की लाभप्रदता को बढ़ाती है

सही का चयन करनासौर छत हुकएक के लिएटाइल छत सौर माउंटिंग प्रणालीएक बहुआयामी इंजीनियरिंग निर्णय है. टाइल ज्यामिति, लोड स्थानांतरण व्यवहार, संक्षारण वातावरण और स्थापना वर्कफ़्लो सभी का एक साथ मूल्यांकन किया जाना चाहिए।

व्यावसायिक स्तर की परियोजनाओं के लिए, अनुलग्नक प्रणाली निर्धारित करती है:

• संरचनात्मक अनुपालन
• स्थापना उत्पादकता
• वारंटी एक्सपोज़र
• जीवनचक्र रखरखाव लागत
• पोर्टफोलियो स्तर की विश्वसनीयता

एक अच्छी तरह से डिज़ाइन किया गया समायोज्यखपरैल की छत के लिए छत का हुकअनुप्रयोग क्षेत्र की अनिश्चितता को कम करते हैं, भार वितरण में सुधार करते हैं और जलरोधी अखंडता को बढ़ाते हैं। जब दस्तावेज़ीकृत संरचनात्मक सत्यापन और उत्पादन स्थिरता द्वारा समर्थित किया जाता है, तो ऐसी प्रणालियाँ दीर्घकालिक स्थिरता और मापने योग्य लागत लाभ प्रदान करती हैं।

अनुलग्नक स्तर पर इंजीनियरिंग परिशुद्धता सीधे प्रोजेक्ट मार्जिन में सुधार और परिचालन जोखिम को कम करती है। इंस्टॉलरों, ईपीसी ठेकेदारों और टाइल छत सौर पोर्टफोलियो का प्रबंधन करने वाली खरीद टीमों के लिए, सही का चयन करेंसौर छत हुक निर्मातायह केवल एक सोर्सिंग निर्णय नहीं है - यह एक संरचनात्मक रणनीति है।

संदर्भ

• अमेरिकन सोसायटी ऑफ सिविल इंजीनियर्स। (2022)।इमारतों और अन्य संरचनाओं के लिए न्यूनतम डिज़ाइन भार और संबंधित मानदंड (ASCE/SEI 7-22). एएससीई।
• अमेरिकन वुड काउंसिल। (2018)।लकड़ी निर्माण के लिए राष्ट्रीय डिजाइन विशिष्टता (एनडीएस). अमेरिकन वुड काउंसिल।
• इंटरनैशनल ऑर्गनाइज़ेशन फॉर स्टैंडर्डाइज़ेशन। (2012)।आईएसओ 9223: धातुओं और मिश्र धातुओं का संक्षारण - वायुमंडल की संक्षारणता - वर्गीकरण. आईएसओ.
• अंतर्राष्ट्रीय कोड परिषद। (2021)।अंतर्राष्ट्रीय आवासीय कोड (आईआरसी). आईसीसी.
• कोप्प, जी.ए., फ़ार्कुहार, एस., और मॉरिसन, एम. (2012)। छत पर लगे सौर पैनलों पर हवा का भार।जर्नल ऑफ़ विंड इंजीनियरिंग एंड इंडस्ट्रियल एरोडायनामिक्स, 111, 100-111.
