एल्यूमिनियम सौर पैनल माउंटिंग रेल

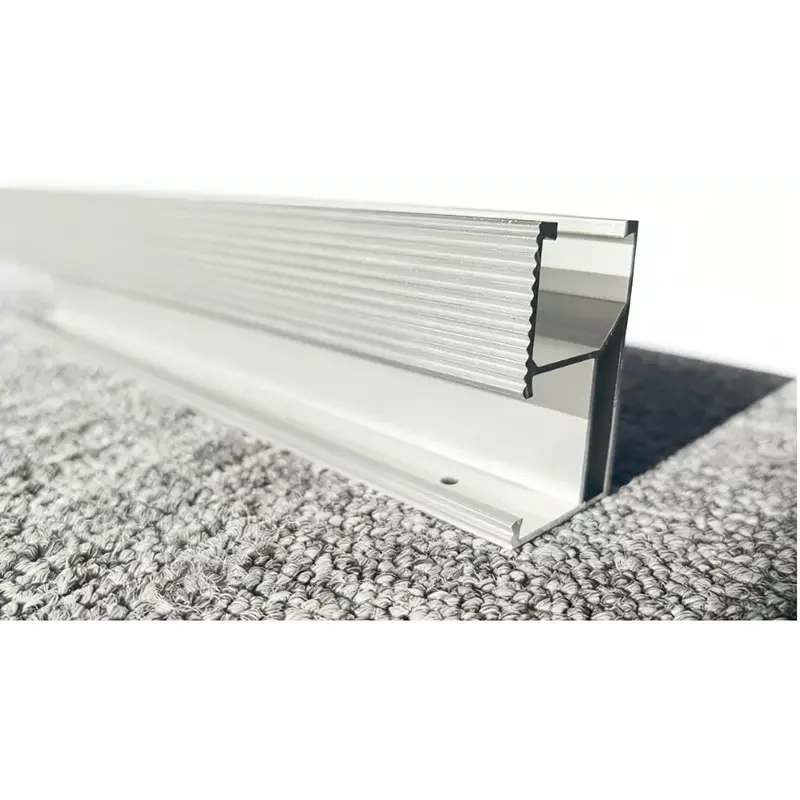

टीएफ-आरएल-बी48 एल्यूमिनियम सौर पैनल माउंटिंग रेल छतों के लिए डिज़ाइन की गई हैं, इन्हें आम तौर पर स्थापना के लिए उपयोग किया जाता है जहां उच्च संरचना ताकत की आवश्यकता होती है। रेल प्रोफ़ाइल डिज़ाइन बाज़ार में उपलब्ध सामान्य छत रेलों की तुलना में अधिक मजबूत और मोटा है, इसे अधिकतम 60 मीटर/सेकेंड तक तेज़ हवा की गति वाली कुछ परियोजनाओं में लागू किया जा सकता है।

डेटा शीट

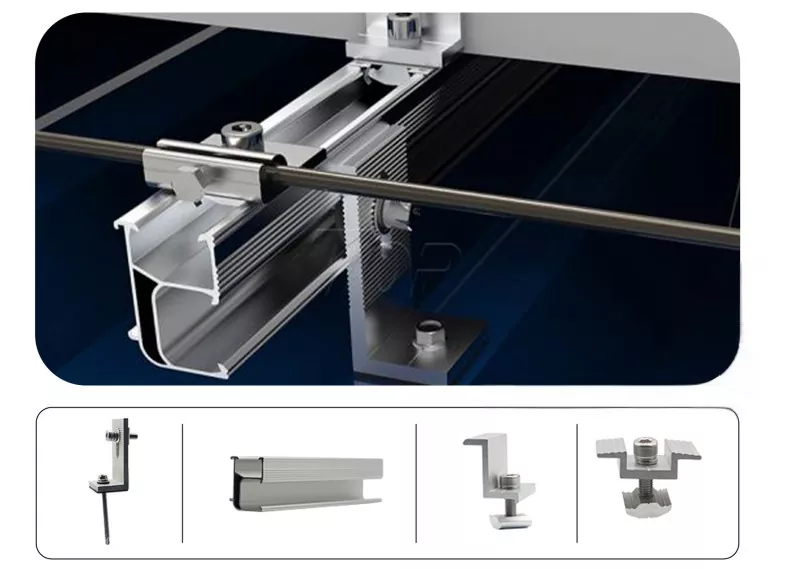

टीएफ-आरएल-बी48 पीवी रेल अपने विशेष डिजाइन के कारण लोकप्रिय थी, इसे प्रोफाइल के पीछे स्लॉट के साथ डिजाइन किया गया था, इसलिए रेल कनेक्टर को रेल के पीछे स्थापित किया जा सकता है, जो एल फीट या टाइल रूफ हुक की स्थापना को प्रभावित नहीं करेगा।

इस तरह, इंस्टॉलेशन टीम को हस्तक्षेप समस्या के बारे में चिंता करने की ज़रूरत नहीं है, जिससे इंस्टॉलेशन समय की बचत होती है।

हमारे एल्यूमीनियम सौर पैनल माउंटिंग रेल की एनोडाइजिंग परत की मोटाई अच्छी उपस्थिति और मजबूत संक्षारण प्रतिरोध के साथ 10μm से अधिक है। जो उन्हें विभिन्न जलवायु में बाहरी उपयोग के लिए उपयुक्त बनाते हैं। (एनोडाइजिंग परत के लिए अलग-अलग आवश्यकता को भी अनुकूलित किया जा सकता है)

एल्यूमीनियम सौर माउंटिंग रेल का वजन हल्का है, संभालना और स्थापित करना आसान है, जो श्रम लागत बचाएगा और लचीली स्थापना का समर्थन करेगा।

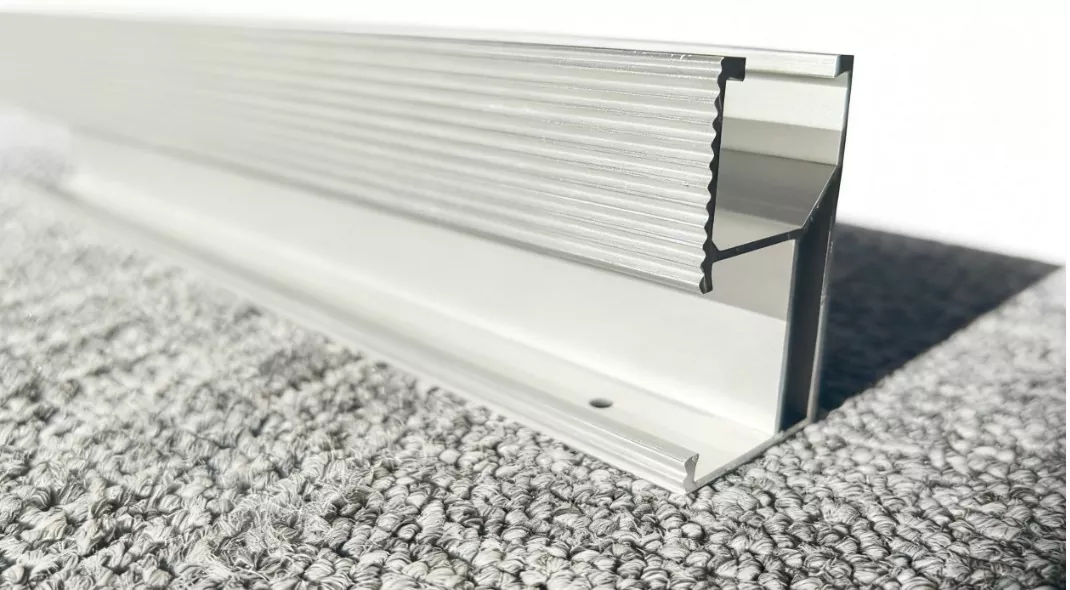

रूफ रेल के सामने की ओर धारियां होती हैं, जो रूफ हुक या एल फीट के सामान की स्थिरता को इसके साथ पूरी तरह से मेल खाने के लिए बढ़ा सकती हैं।

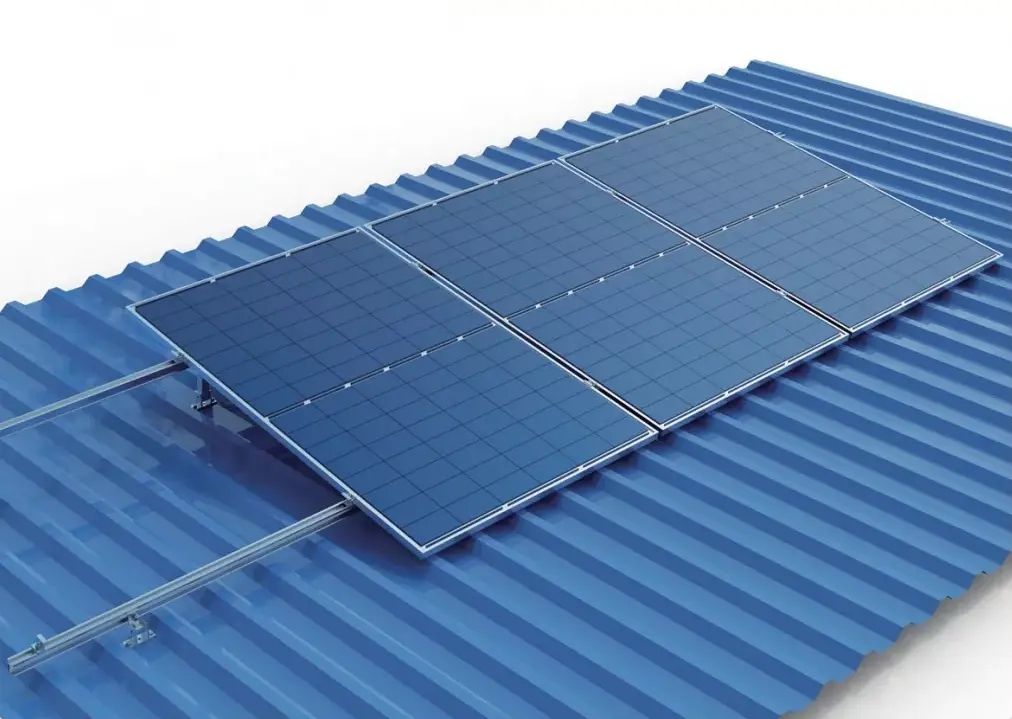

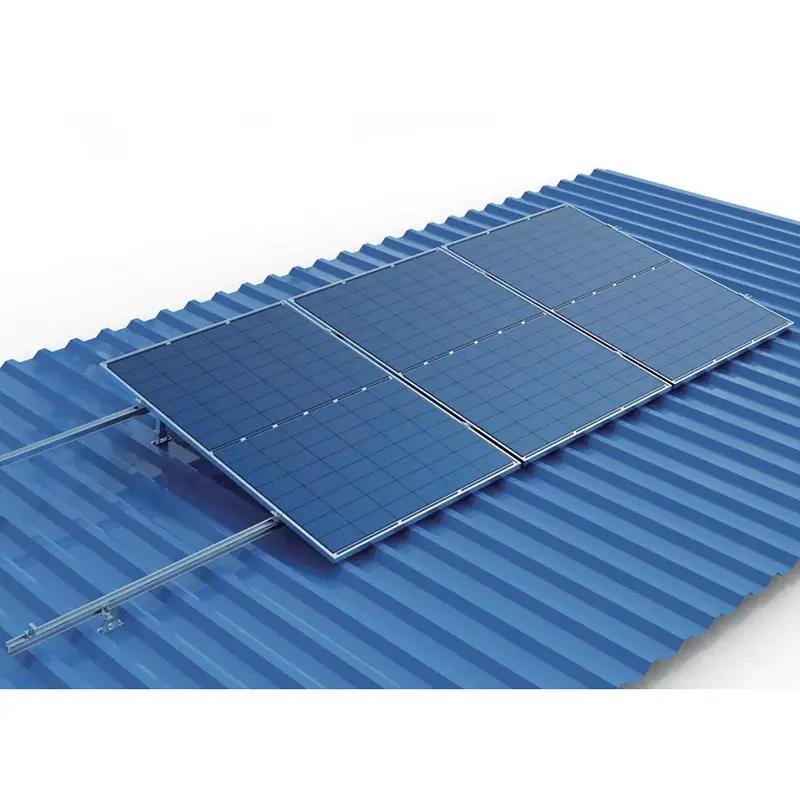

धातु की छत के लिए माउंटिंग संरचना में शामिल हैं: एल फुट, सोलर रेल, एंड क्लैंप, मिड क्लैंप, आदि

इसमें सिल्वर और ब्लैक रंग उपलब्ध हैं, और लंबाई को प्रोजेक्ट अनुरोध के अनुसार अनुकूलित किया जा सकता है।

प्रत्येक वस्तु की मात्रा को आवश्यकताओं के अनुसार समायोजित किया जा सकता है

इस सोलर रैकिंग सिस्टम की पूरी माउंटिंग किट क्या है?

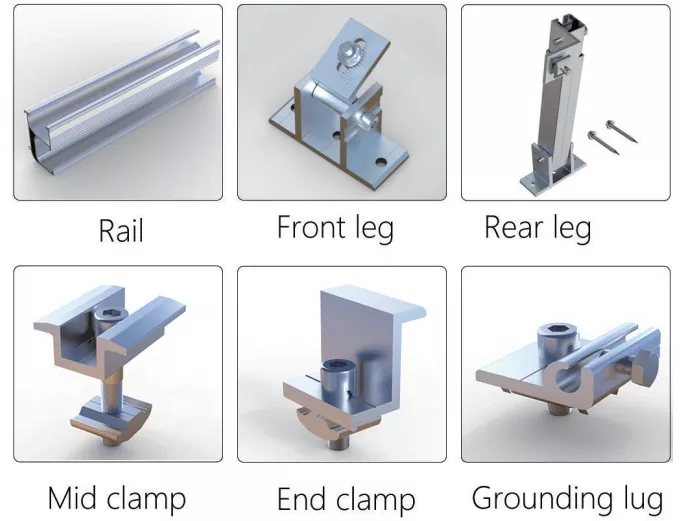

संपूर्ण किट में मुख्य रूप से रेल, फ्रंट लेग, रियर लेग और क्लैंप जैसे मिड क्लैंप, एंड क्लैंप और ग्राउंडिंग लग आदि शामिल हैं।

छत पर रेलिंग कैसे लगाएं?

1. एल्युमीनियम सोलर पैनल माउंटिंग रेल्स की मात्रा की जांच करने के लिए छत के आकार को मापें।

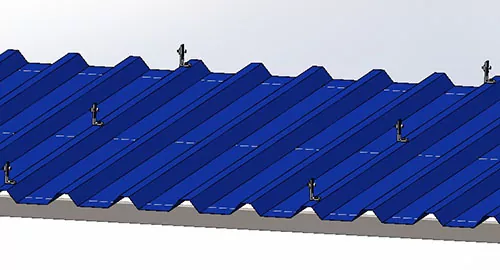

2. रेल सपोर्ट बेस स्थापित करें। उदाहरण के लिए नीचे एल फीट समाधान प्रकार, एल फीट किट को पहले स्थितीय छत पर लगाना।

3. एक ही लाइन एल फीट के बीच स्लाइडिंग रेल, एल-फीट पर टी स्लॉट बोल्ट के साथ सुरक्षित करना। रेल को नीचे दिए गए आंकड़े के अनुसार रेल कनेक्टर द्वारा जोड़ा जाएगा।

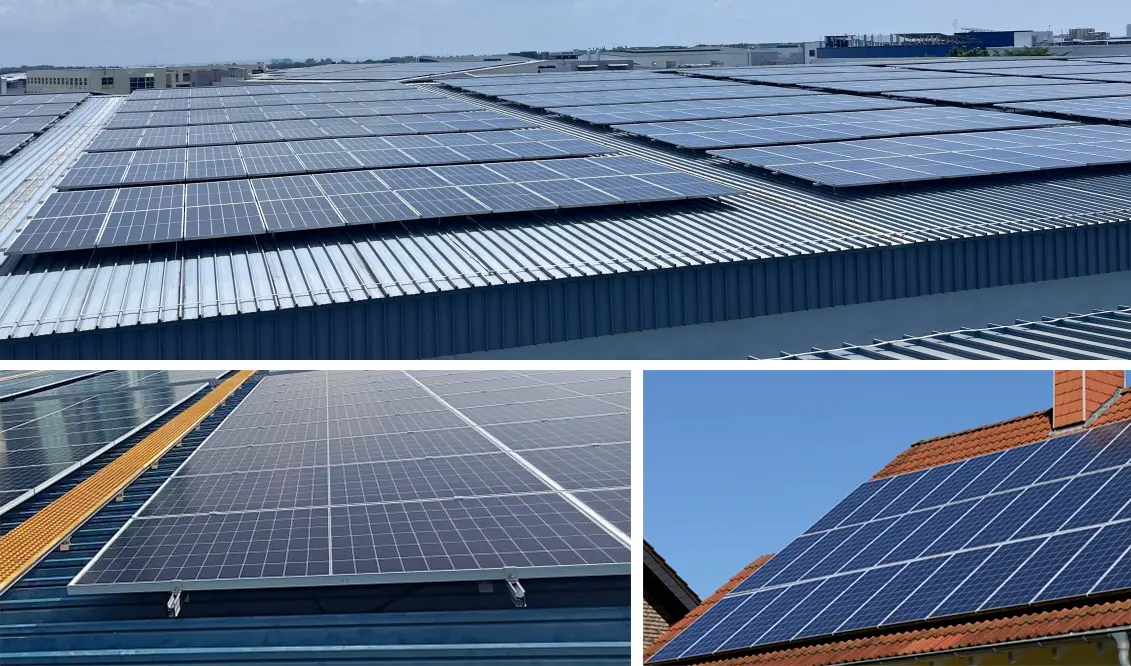

प्रोजेक्ट केस
