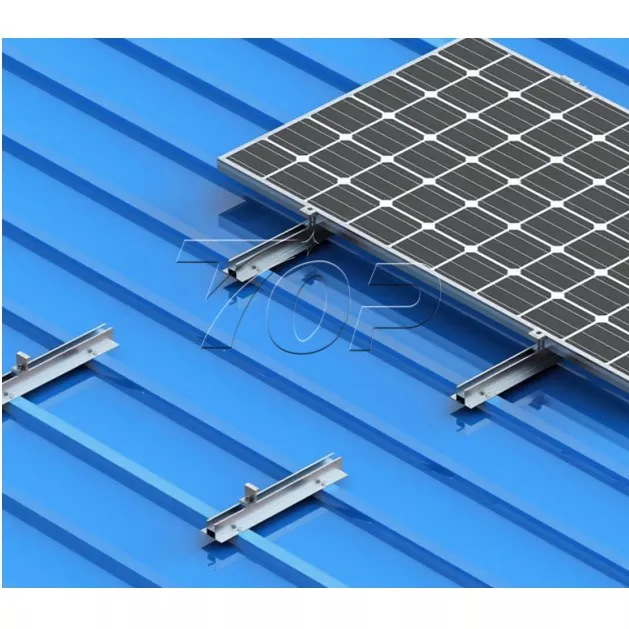

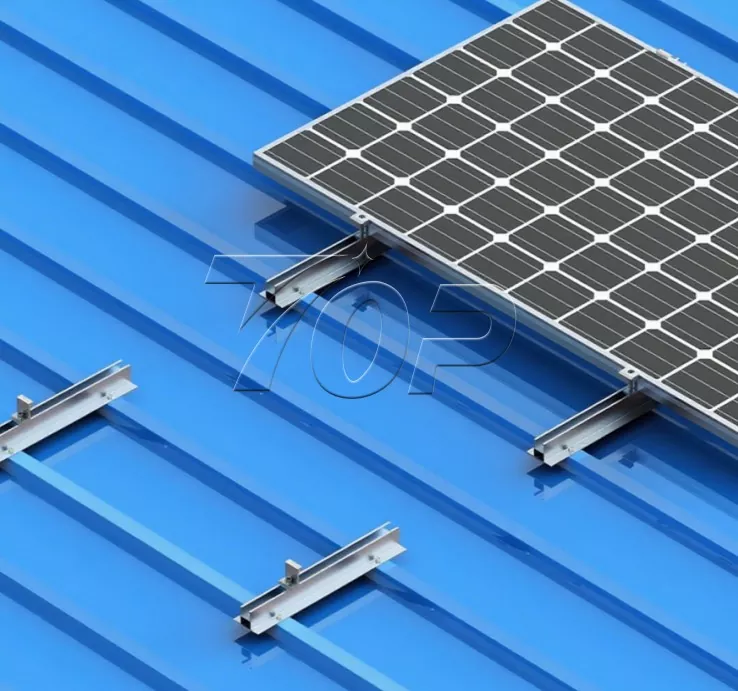

एल्यूमिनियम मिनी रेल सोलर माउंटिंग सिस्टम

1.सौर पैनल

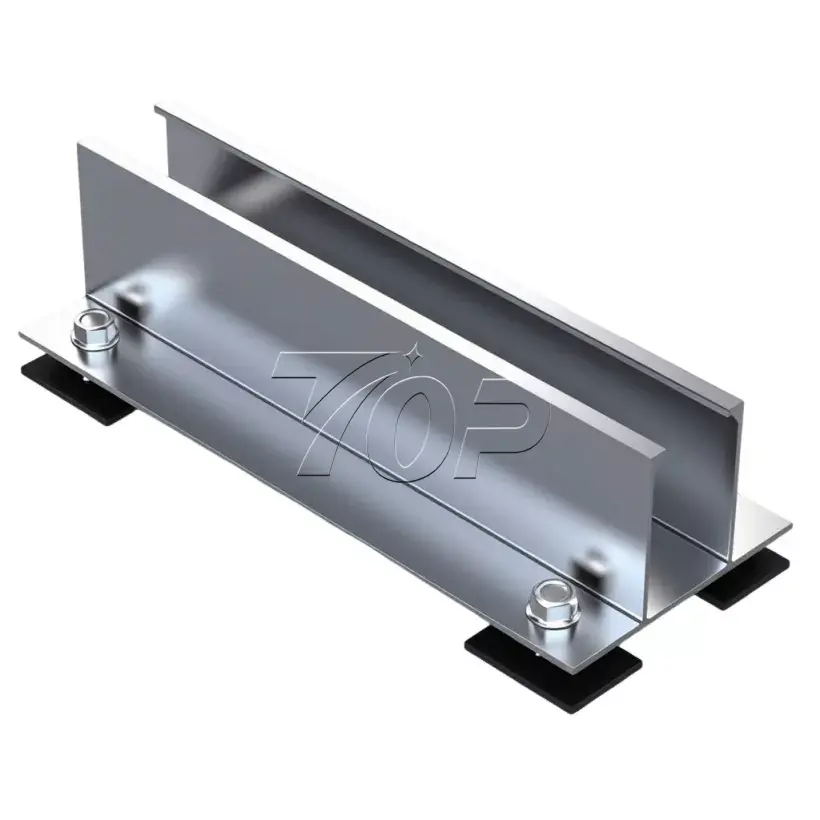

2. एल्यूमिनियम मिनी रेल

3. मध्य दबाना

4. अंत दबाना

5. बोल्ट

6. सेल्फ-टैपिंग स्क्रू

7.रबड़ पैड

8. ग्राउंडिंग लूग

9. केबल क्लिप

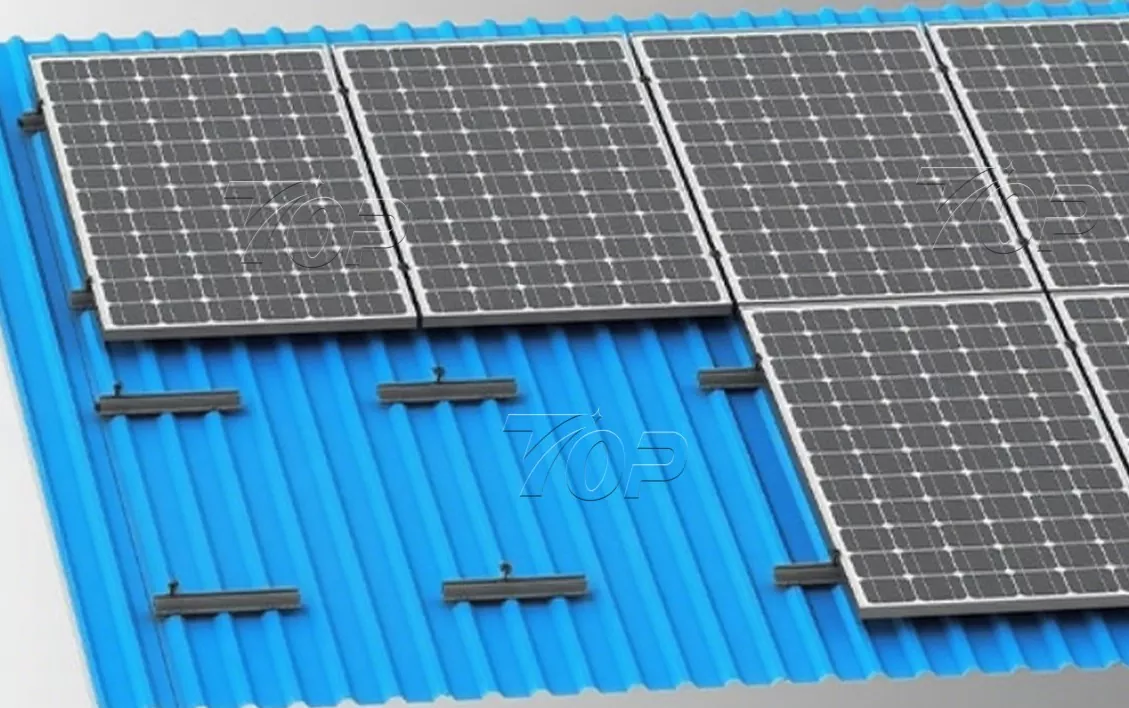

मिनी रेल आरेख संकेत पर सौर पैनल का लेआउट नीचे दिखाया गया है।

सोलर पैनल की चौड़ाई 1134 मिमी है। लंबाई 2278 मिमी, पैनल की मोटाई 30 मिमी, 35 मिमी हो सकती है। (यह सौर पैनलों के अन्य आयामों में भी फिट बैठता है।) सौर पैनल मात्रा सरणी को आपकी साइट की छत के आकार के आधार पर व्यवस्थित किया जा सकता है।

पैरामीटर

यह समाधान विशेष रूप से धातु छत सौर पैनल स्थापना के लिए डिज़ाइन किया गया है। यह विभिन्न पैमाने और लेआउट के साथ विभिन्न सौर छत परियोजनाओं के अनुकूल हो सकता है। एल्युमीनियम मिनी रेल सोलर माउंटिंग सिस्टम में ट्रैपेज़ॉइडल शीट की छतें और नालीदार छतें आदि शामिल हो सकती हैं। नियमित विनिर्देश 200 मिमी लंबाई (समर्थन अनुकूलन) हैं, धातु की छत के लिए टॉपफेंससोलर रेललेस मिनी रैकिंग सॉल्यूशन हल्का होने के कारण लाभ देता है और ले जाने और स्थापित करने में आसान होता है, जो छत पर अतिरिक्त भार वहन करने वाले बोझ को प्रभावी ढंग से कम करता है और स्थापना की कठिनाई को कम करता है। धातु की छत पर रेलिंग लगाते समय रबर पैड के साथ बाईमेटल स्क्रू छत से पानी के रिसाव को रोकने का काम करता है।

विशेषताएँ

1. पूर्व-इकट्ठे डिज़ाइन, आसान और उच्च कुशल स्थापना।

2. सोलर माउंटिंग सिस्टम के लिए हमारी इस अनुकूलित मिनी रेल को आवासीय घर की धातु की छतों, वाणिज्यिक भवन की छत, गोदाम की छत के लिए अनुकूलित किया जा सकता है।

3. एल्यूमिनियम 6005 - टॉपफेंससोलर से टी5 सामग्री बाजार से विशेष उच्च ग्रेड की है, हमारे सिस्टम में हल्के वजन और ताकत पर उच्च प्रदर्शन है।

4. यह 60m/s तक की तेज़ हवाओं और 1.4KN/m² के बर्फ भार का सामना कर सकता है, जिससे सौर पैनल संरचना की स्थिरता और सुरक्षा सुनिश्चित होती है।

कम लागत, सस्ती संरचना, और स्थापना श्रम लागत और स्थापना समय को भी कम करना।
