सोलर एल फीट रूफ माउंटिंग किट

सोलर एल फीट रूफ माउंटिंग किट टॉपफेंससोलर द्वारा डिजाइन किया गया है। एक पेशेवर निर्माता के रूप में, हम स्थापना दक्षता और छत की अखंडता को प्राथमिकता देते हैं। ये मजबूत एल्यूमीनियम एल-आकार के पैर घटक धातु छत संरचना के लिए एक सुरक्षित कनेक्शन प्रदान करते हैं। यह डिज़ाइन विभिन्न छत प्रोफाइलों के साथ मजबूत भार वितरण और अनुकूलता सुनिश्चित करता है।

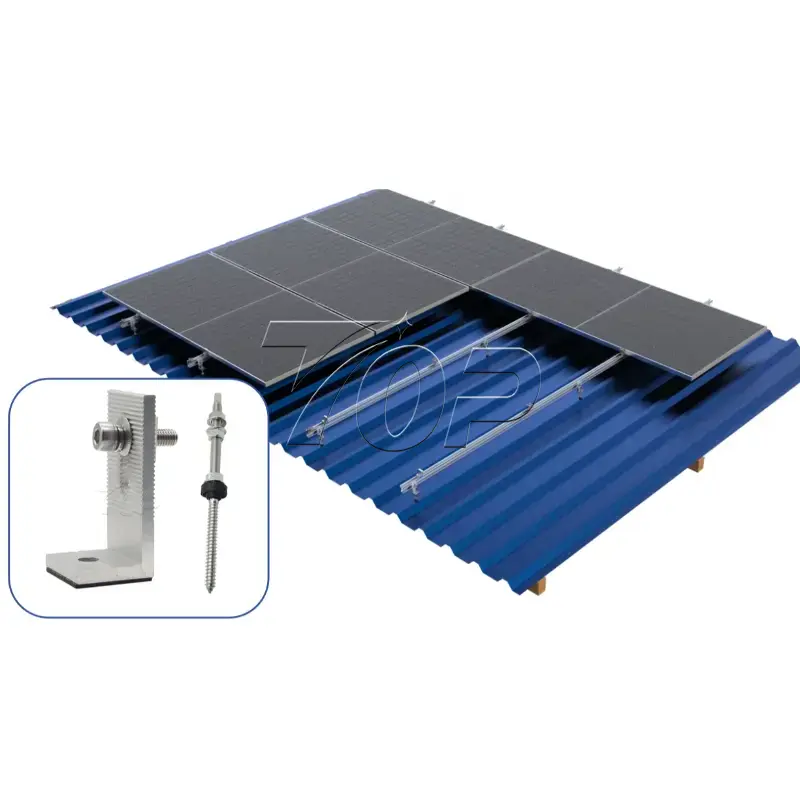

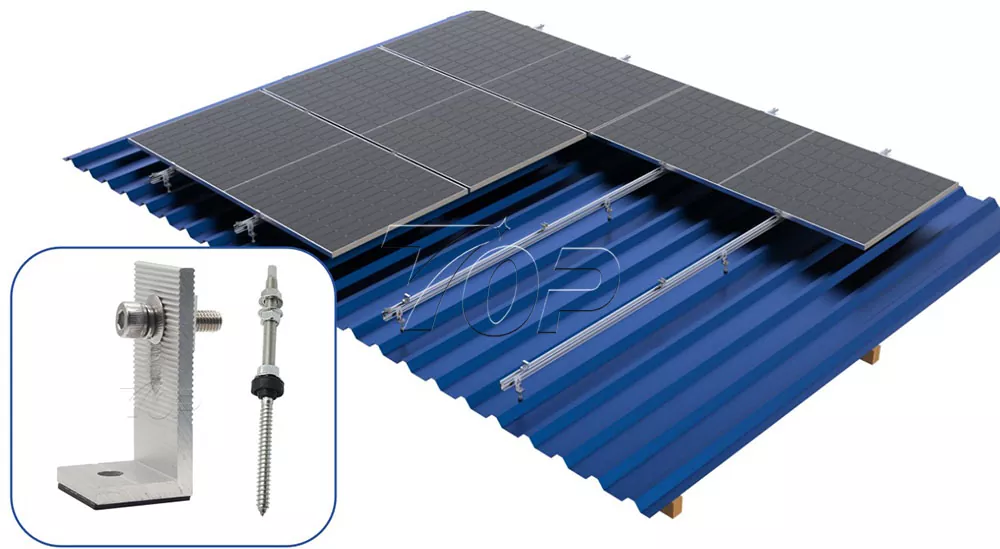

छत पर लगाने वाली किटों की संरचना

एल-फीट एल्यूमीनियम किट

टी-स्लाइड नट

स्व-टैपिंग स्क्रू (वैकल्पिक)

एल्यूमिनियम बी46 रेल्स

दोहरे धागे वाले पेंच

हमारे सोलर एल फीट रूफ माउंटिंग किट को सौर पीवी अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए इंजीनियर किया गया है। यह सीमित धातु की छत पर भी स्थिरता प्रदान कर रहा है और ऊर्जा उत्पादन को अधिकतम कर रहा है।

एल्युमीनियम सामग्री

हल्के प्रदर्शन, जंग-रोधी और जंग-रोधी डिज़ाइन, जटिल मौसम की स्थिति में खुले क्षेत्रों के लिए मिलते हैं।

वाणिज्यिक और औद्योगिक अनुप्रयोगों से मिलें

इससे कोई फर्क नहीं पड़ता कि साइट बड़े पैमाने पर व्यावसायिक भवन, गोदाम या धातु की छत वाली औद्योगिक सुविधाएं है, यह प्रणाली 25 वर्षों से अधिक सेवा जीवन के लिए सौर पैनलों को स्थिर और मजबूती से सुरक्षित कर सकती है।

आवासीय छतों पर लगाने के लिए अच्छा है

एल-फीट बेस घर मालिकों को सौर पैनलों को एकीकृत करने, ऊर्जा स्वतंत्रता में योगदान देने और बिजली बिल कम करने का समाधान प्रदान कर सकता है।

तेज़ और आसान स्थापना के लिए अनुकूलित संरचना

एल फीट अनुकूलित समाधानों में से एक है। श्रम लागत और स्थापना समय की बचत।

पवन और हिम भार अनुपालन

एल फीट आधारित संरचना को पवन उत्थान और बर्फ भार के लिए स्थानीय और अंतर्राष्ट्रीय बिल्डिंग कोड को पूरा करने के लिए इंजीनियर किया गया है। स्थिर प्रणाली आपके सौर स्थापना की दीर्घकालिक सुरक्षा और स्थिरता सुनिश्चित कर रही है।

स्थापना संकेत

छत की संरचना सत्यापित करेंसबसे पहले धातु की छत के प्रकारों की पुष्टि करें, और यह सुनिश्चित करने के लिए कि यह सौर सरणी के अतिरिक्त भार को सुरक्षित रूप से सहन कर सकता है, शहतीर, राफ्टर्स की स्थिति का निरीक्षण करें।

लेआउट और छत संरचना डिजाइन

टॉपफेंससोलर पैनल ऐरे लेआउट को डिजाइन करेगा, और एल-फीट के लिए सटीक स्थान बनाएगा। भार को समान रूप से वितरित करने और रेल स्पैन को समायोजित करने के लिए इंजीनियरिंग विशिष्टताओं के अनुसार एल-फीट के बीच पर्याप्त दूरी सुनिश्चित करें।

और एल फीट संरचना सौर पैनलों को बिछाने के उद्देश्य से, छत पर रेल को सुरक्षित रूप से समर्थन देने के लिए पर्लाइन, राफ्टर्स पर स्थित है।

एल-फीट इंस्टालेशन

एल फीट को छत पर स्थापित करना। सोलर एल फीट रूफ माउंटिंग किट को पूर्व-चिह्नित स्थानों पर रखें और सुनिश्चित करें कि वे ट्रैक सिस्टम को सही ढंग से समर्थन देने के लिए संरेखित हैं।

सुरक्षित बन्धन

एल-फीट को सीधे धातु की छत की शीट में सुरक्षित रूप से बांधने के लिए दिए गए सेल्फ-टैपिंग स्क्रू का उपयोग करें, नमी के प्रवेश के खिलाफ एक टिकाऊ, वॉटरटाइट सील बनाने के लिए एकीकृत ईपीडीएम वॉशर और सीलिंग वॉशर को कसने के दौरान ठीक से संपीड़ित किया जाता है।

रेल माउंटिंग

दिए गए रेल क्लैंप और बोल्ट का उपयोग करके एल्यूमीनियम बी46 रेल को स्थापित एल-फीट से कनेक्ट करें। और एल-फीट्स के शीर्ष भाग पर टी-स्लाइड नट पर स्लाइडिंग रेल द्वारा भी लगाया जा सकता है। यह सुनिश्चित करना कि रेलें समतल और समानांतर हों।

सौर पैनल बिछाने

सौर पैनलों को एल्यूमिनियम बी46 रेल्स पर रखना, फिर उन पैनलों को पैनल क्लैंप के साथ बांधना। अंत क्लैंप को दो किनारों के अंत में लगाया जाता है, मध्य क्लैंप को मध्य में पैनलों के बीच लगाया जाता है।

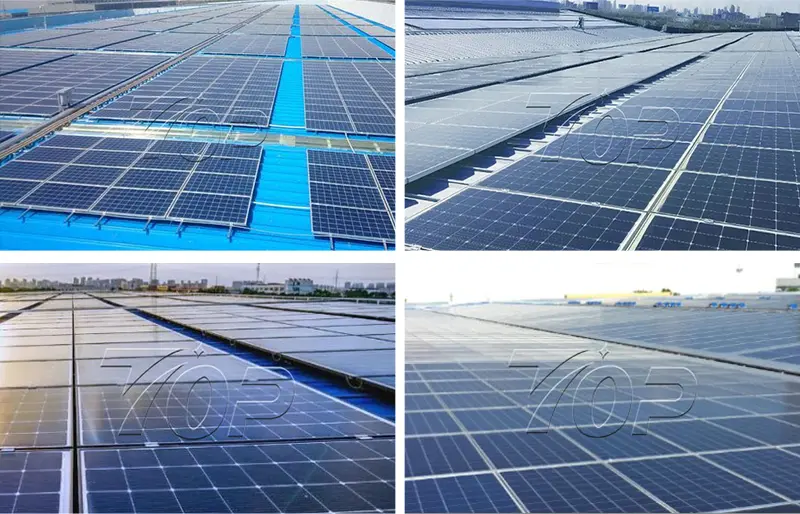

वास्तविक आवेदन मामला

सौर ऊर्जा औद्योगिक बिजली खपत उद्योग के विकास के साथ, सोलर एल फीट रूफ माउंटिंग किट का व्यापक रूप से उपयोग किया जाता है। TOP टीम के पास समृद्ध व्यावहारिक अनुभव और पेशेवर तकनीकी सहायता है। ग्राहक के ग्राहक के लिए हमारी स्थापना का प्रभाव चित्रण निम्नलिखित है। हम आपसे संपर्क करने और आपको अधिक पेशेवर सेवाएं प्रदान करने के लिए तत्पर हैं।
