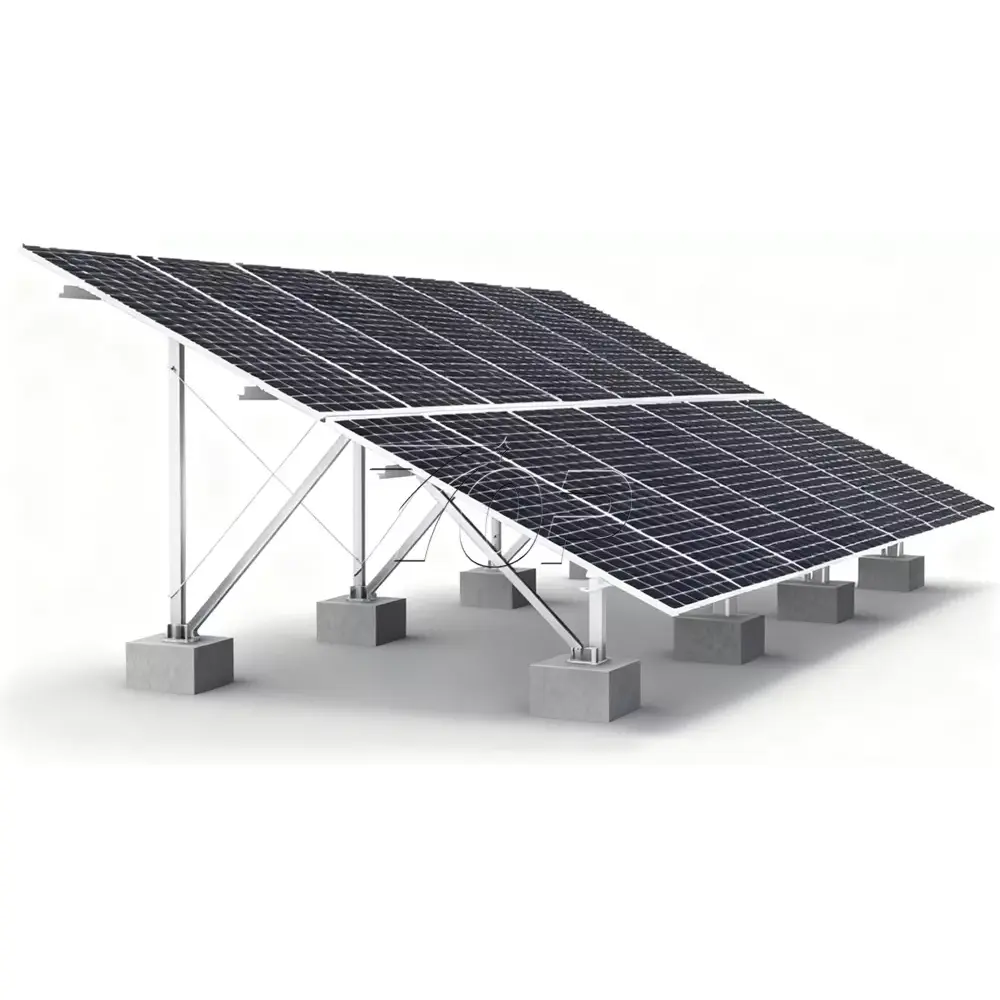

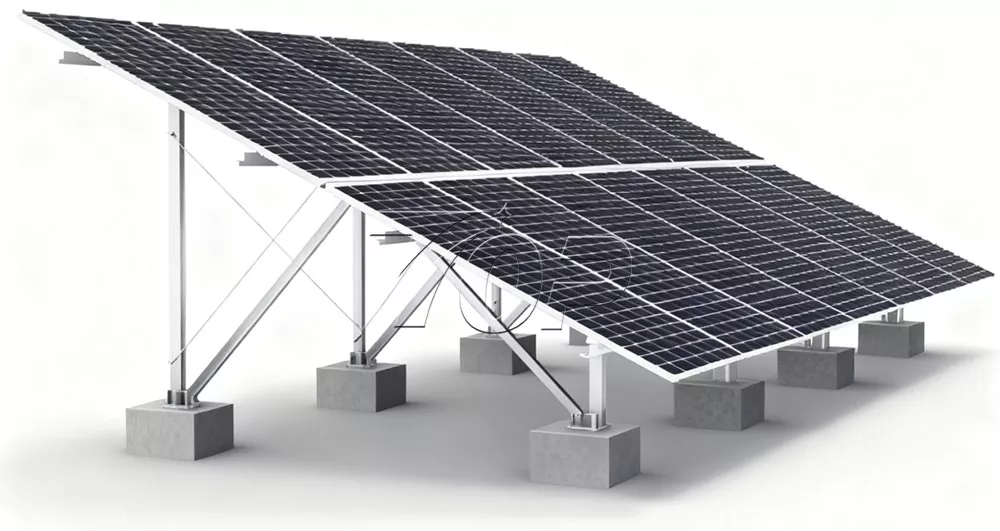

ग्राउंड सोलर माउंटिंग रैकिंग सिस्टम

पेशेवर चीन निर्माता और आपूर्तिकर्ता के रूप में, टॉपफेंससोलर ब्रांड ग्राउंड सोलर माउंटिंग रैकिंग सिस्टम परिपक्व हवा/बर्फ कारक लोडिंग गणना द्वारा विशेष रूप से डिजाइन किया गया है। एल्युमीनियम या हॉट-डिप गैल्वेनाइज्ड स्टील से अंतर, हम नवीनतम Zn-Al-Mg गैल्वेनाइज्ड एल्यूमीनियम मैग्नीशियम कोटिंग तकनीक का उपयोग कर रहे हैं।

ZAM सामग्री की सिद्धांत पृष्ठभूमि:

जिंक एल्यूमिनियम मैग्नीशियम संरचनात्मक में उत्कृष्ट जंग-रोधी प्रदर्शन होता है।

(अधिक आकार विकल्प प्रदान करते हैं)

संक्षारण-विरोधी सिद्धांत मुख्य रूप से मिश्र धातु तत्वों के सहक्रियात्मक प्रभाव पर निर्भर करता है: जस्ता, प्राथमिक बलि एनोड तत्व के रूप में, लोहे पर प्राथमिकता से संक्षारण करता है, जिससे समर्थन आधार की रक्षा होती है; एल्युमीनियम सतह पर एक सघन ऑक्साइड फिल्म बना सकता है, जो संक्षारक मीडिया के आक्रमण को और अधिक बाधित करता है; मैग्नीशियम अनाज की संरचना को परिष्कृत कर सकता है, मिश्र धातु के संक्षारण प्रतिरोध और यांत्रिक गुणों को बढ़ा सकता है। कई मिश्रधातुओं का यह संयोजन जिंक एल्युमीनियम मैग्नीशियम सपोर्ट को जटिल और कठोर वातावरण में सामान्य गैल्वेनाइज्ड सपोर्ट जैसे पारंपरिक एंटी-जंग सपोर्ट की तुलना में अधिक लंबा एंटी-जंग जीवन प्रदान करता है। यह प्रभावी ढंग से सौर पैनल और अन्य प्रणालियों के दीर्घकालिक स्थिर संचालन को सुनिश्चित कर रहा है, और रखरखाव की लागत और जंग के कारण होने वाले सुरक्षा खतरों को कम कर रहा है।

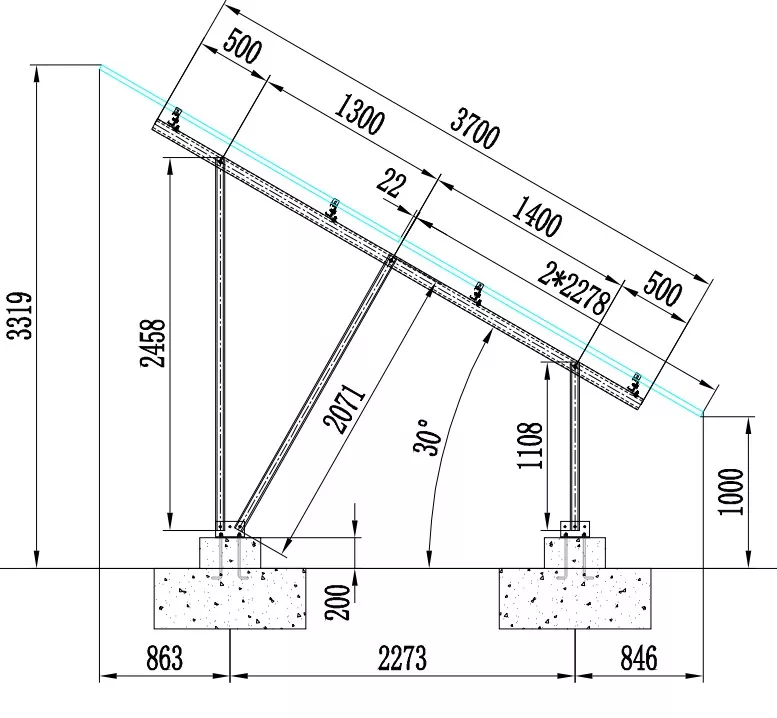

संरचना का डेटा:

संरचना का नाम: ग्राउंड स्टील सोलर माउंटिंग सिस्टम

सौर पैनल के नीचे और फर्श के बीच न्यूनतम ऊंचाई: 1000 मिमी।

अधिकतम ऊंचाई 3319 मिमी है

झुकाव कोण: 30°

फाउंडेशन: कंक्रीट

सौर पैनल सरणी की पंक्ति: 2 पैनल

इंस्टालेशन ओरिएंटेशन: वर्टिकल (पोर्ट्रेट को भी अनुकूलित किया जा सकता है)

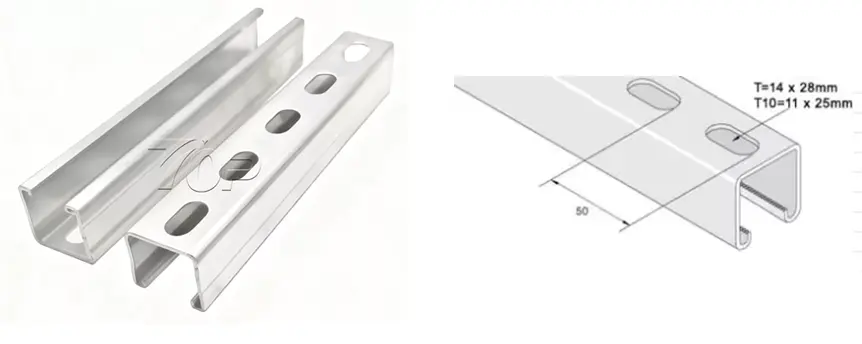

बैक रिब: छेद के साथ यू आकार ZAM स्टील

सामग्री: जैम

फास्टनर: SUS304 स्क्रू/नट/बोल्ट

टॉपफेंससोलर की संरचना बीओएम

यू आकार का आकार विभिन्न आकारों के लिए अनुकूलित किया जा सकता है।

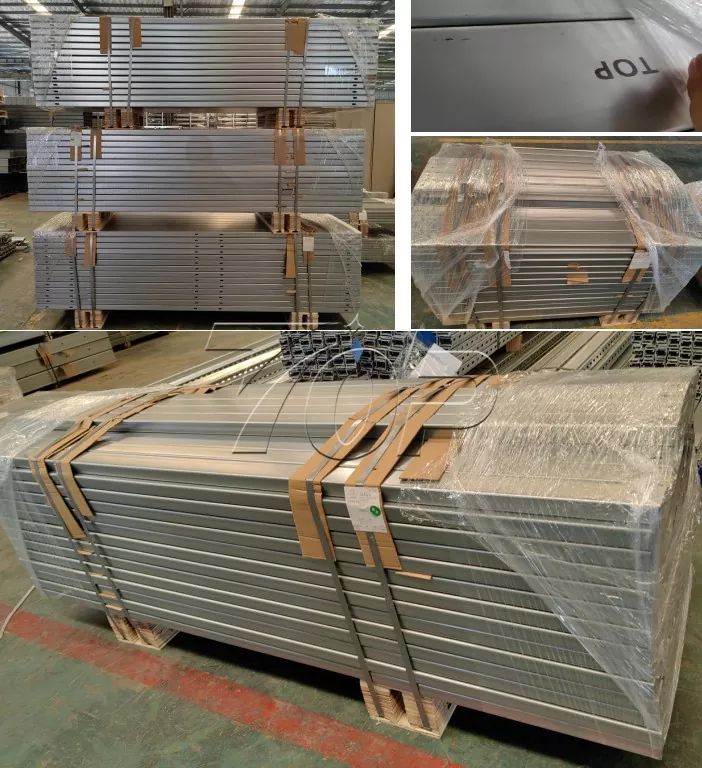

तैयार उत्पादन चित्र.

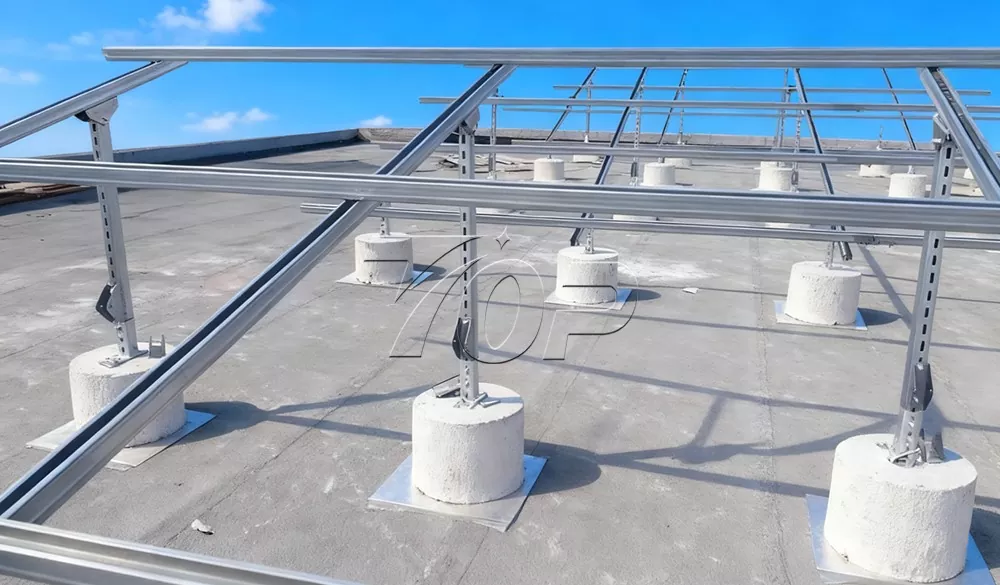

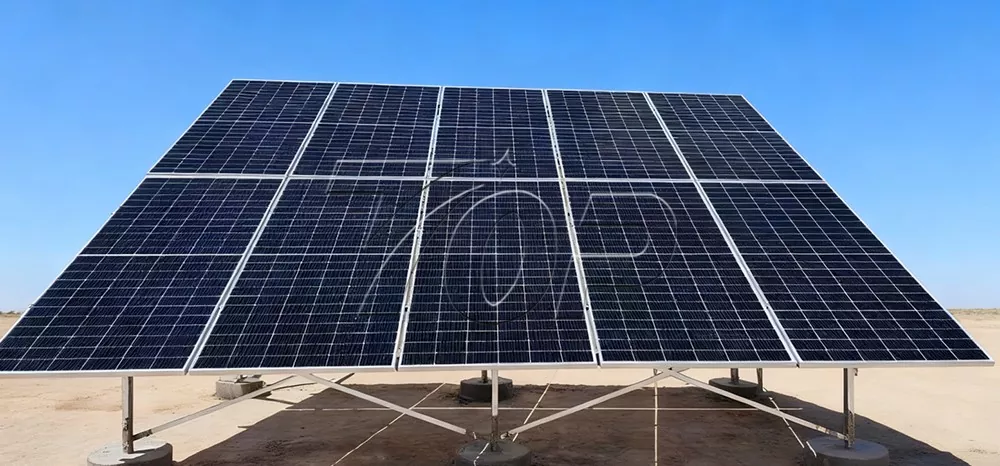

वास्तविक अनुप्रयोग मामले
