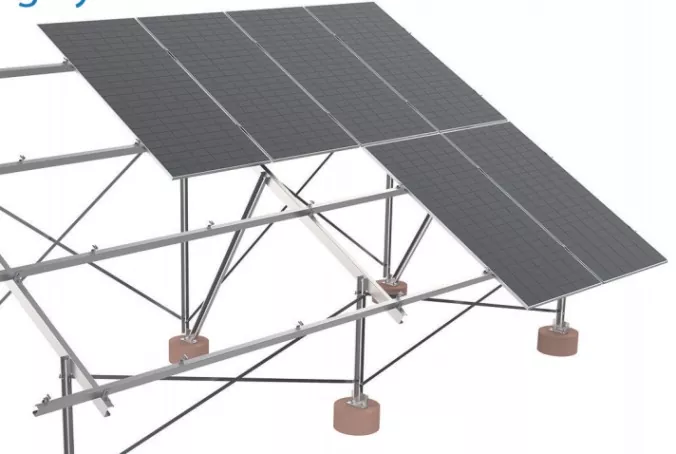

सोलर पैनल ग्राउंड माउंट रैक

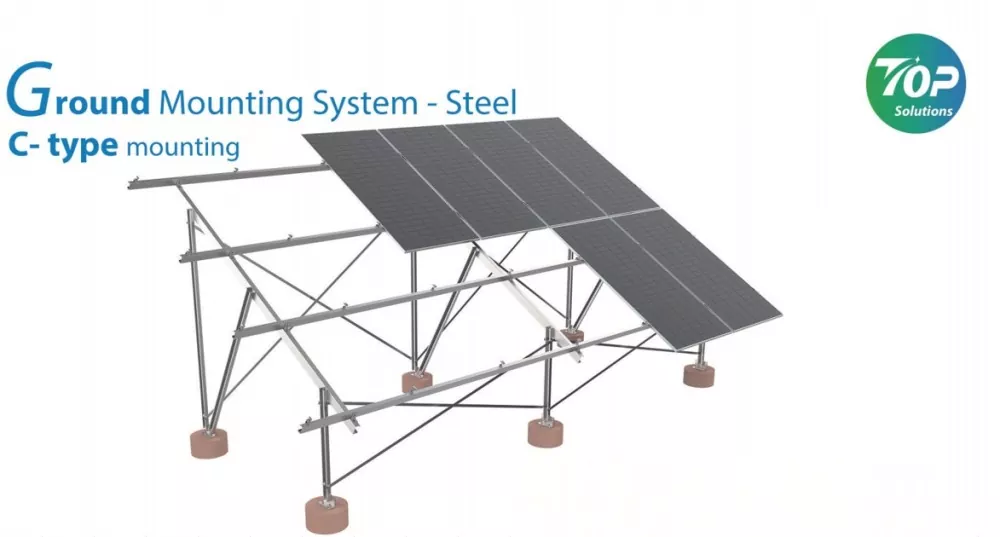

अपने ग्राउंड सिस्टम के लिए उच्च शक्ति और हल्के सौर माउंटिंग रैक प्राप्त करने के लिए, आप टॉपफेंससोलर से संपर्क कर सकते हैं और हमें इस सी-आकार के सौर पैनल ग्राउंड माउंट रैक का आपूर्तिकर्ता बनने दें।

यह उच्च गुणवत्ता वाला ग्राउंड माउंटिंग सिस्टम पर्याप्त वहन क्षमता सुनिश्चित करते हुए सौर पैनलों सहित संपूर्ण समर्थन प्रणाली का वजन कम करेगा। इसके हल्के ब्रैकेट परिवहन और स्थापना के दौरान ले जाने में बहुत सुविधाजनक हैं। दूसरी अच्छी प्रगति यह है कि यह नींव की भार वहन आवश्यकताओं को कम कर रही है।

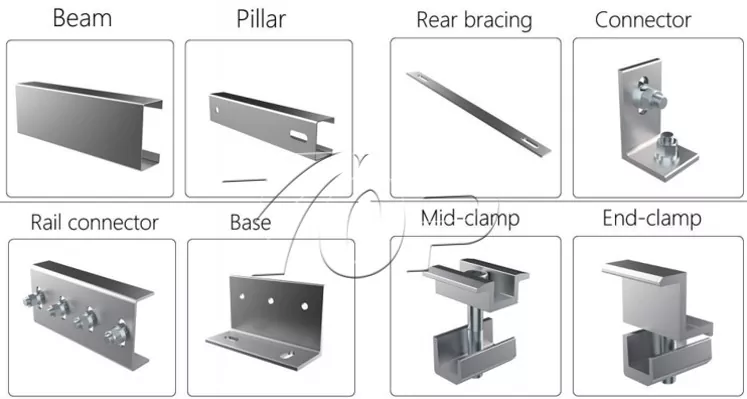

अवयव:

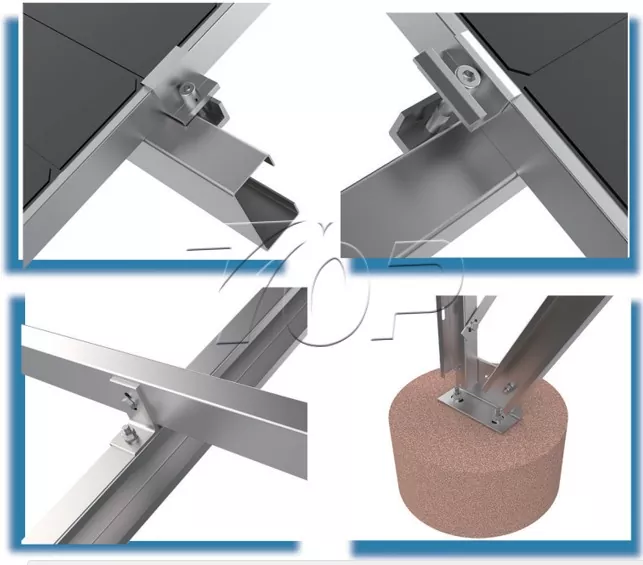

संरचना कनेक्शन भाग विवरण

स्थापना चरण:

1 स्थापना के लिए तैयारी

साइट की जांच: जमीन की समतलता और मिट्टी के प्रकार की जांच करें (एंकर स्क्रू या कंक्रीट नींव की सिफारिश की जाती है)।

2 स्थापना प्रक्रिया

फाउंडेशन निर्धारण:

यदि कंक्रीट बेस का उपयोग किया जाता है: कम से कम 80 सेमी की गहराई के साथ कंक्रीट पियर्स डालें और सपोर्ट बेस बोल्ट डालें।

यदि एंकर स्क्रू का उपयोग किया जा रहा है (अनुशंसित) : स्क्रू को डिज़ाइन की गहराई (आमतौर पर 1.2-2 मीटर) तक जमीन में गाड़ दें।

समर्थन असेंबली:

सी-आकार के स्टील कॉलम को नींव पर लंबवत रूप से लगाएं और बोल्ट से कस दें।

यह सुनिश्चित करने के लिए कि सौर पैनल ग्राउंड माउंट रैक संरचना समतल है (एक स्तर का उपयोग करके कैलिब्रेट करें) अनुप्रस्थ समर्थन बीम और विकर्ण ब्रेसिज़ स्थापित करें।

सौर पैनल स्थापित करें:

सौर ग्राउंड पैनलों को बीम पर रखा जाता है और एक समान दूरी सुनिश्चित करने के लिए एल्यूमीनियम मिश्र धातु क्लैंपिंग स्थिरता के साथ तय किया जाता है (गर्मी अपव्यय के लिए अनुशंसित रिक्ति ≥10 सेमी)।

लाभ:

उच्च शक्ति सामग्री: हॉट डिप गैल्वनाइज्ड स्टील (एचडीजी) या एनोडाइज्ड एल्यूमीनियम 25 साल से अधिक के जीवन काल के साथ उत्कृष्ट संक्षारण प्रतिरोध और संरचनात्मक ताकत प्रदान करता है।

मॉड्यूलर डिज़ाइन: सोलर पैनल ग्राउंड माउंट रैक तेजी से असेंबली और समायोजन का समर्थन करता है, जो विभिन्न सौर पैनल आकारों के साथ संगत है।

पवन प्रतिरोध: अनुकूलित ग्राउंड माउंट सौर रैक संरचनात्मक डिजाइन और नींव फिक्सिंग के माध्यम से, यह 60 मीटर/सेकेंड से ऊपर हवा की गति का प्रतिरोध कर सकता है, जो उच्च हवा के दबाव वाले क्षेत्रों के लिए उपयुक्त है।

लचीला स्थापना कोण: बिजली उत्पादन दक्षता को अधिकतम करने के लिए निश्चित झुकाव कोण (15°-60°) या मौसमी कोण समायोजन का समर्थन करें।

कम रखरखाव: कंक्रीट नींव की कोई आवश्यकता नहीं, निर्माण प्रदूषण कम, कम रखरखाव लागत।
