छत पर सोलर पैनल कैसे लगाएं?

2025-10-27 0 मुझे संदेश दे देना

सौर ऊर्जा स्टेशन स्थापित करने से कई लाभ हो सकते हैं, जैसे बिजली बिलों में बचत या यहां तक कि उन्हें पूरी तरह से माफ करना।

सौर ऊर्जा की अनेक सुविधाओं का आनंद लेने के लिए सबसे पहले इसे छत पर स्थापित करना सबसे किफायती विकल्प है।

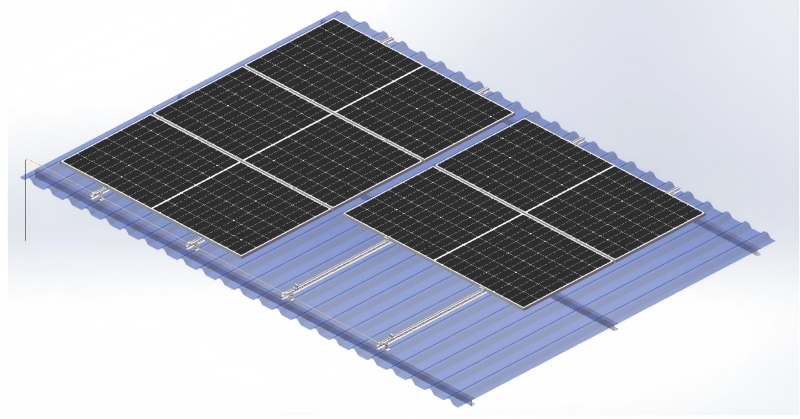

छत पर सोलर पैनल लगाने की मार्गदर्शिका

आवश्यक घटकों और सामग्रियों से लेकर सर्वोत्तम स्थापना स्थानों और चरण-दर-चरण संचालन निर्देशों तक, वह सभी जानकारी जो आपको जानना आवश्यक है, यहां पाई जा सकती है। निश्चित स्थापना घटक को साथ ले जाएंएल-फीटऔर उदाहरण के तौर पर गाइड रेल। स्थिर सौर पैनलों को स्थापित करने के लिए आवश्यक घटक काफी हद तक निर्माता पर निर्भर करते हैं, लेकिन वे किसी भी सौर पैनल स्थापना विधि के लिए कमोबेश समान होते हैं। एक पूर्ण सेट में घटक, इन्वर्टर केबल, एमसी4 कनेक्टर, एल पिन + गाइड रेल, एल्यूमीनियम मिश्र धातु ब्रैकेट, आदि और सबसे महत्वपूर्ण, निर्माण उपकरण शामिल हैं। इस प्रकार की स्थापना प्रणाली में, आपको कनेक्टिंग भागों में छेद ड्रिल करने और उन्हें इंस्टॉलेशन गाइड रेल पर ठीक करने की आवश्यकता होती है ताकि यह सुनिश्चित हो सके कि पूरी संरचना छत पर मजबूती से स्थापित है। सपोर्ट ब्रैकेट इंस्टॉलेशन किट का एक सेट इस इंस्टॉलेशन आवश्यकता को अच्छी तरह से पूरा कर सकता है। अन्य स्थापना विधियों में बोल्ट स्थापना और दबाव ब्लॉक स्थापना शामिल हैं। इनके अलावा, आपको निम्नलिखित उपकरण भी तैयार करने होंगे: • रिंच • सेट स्क्वायर • वाटरप्रूफ तिरपाल, आदि।

यह केस एल-आकार के पैरों और गाइड रेल के साथ एल्यूमीनियम सामग्री का उपयोग करता है। इस सामग्री में उच्च शक्ति, हल्के वजन और संक्षारण प्रतिरोध की विशेषताएं हैं। एल्यूमीनियम सामग्री को कोने वाली सामग्री में संसाधित करना आसान है, जो सामान्य उपकरणों और उन लोगों के लिए उपयुक्त है जो इतने पेशेवर नहीं हैं। इसके अलावा, एल्यूमीनियम अधिकांश सौर पैनलों के फ्रेम के साथ संगत है, इसलिए परिवार पेशेवरों को बुलाए बिना उन्हें स्वयं स्थापित कर सकते हैं।

विस्तृत स्थापना चरण निम्नलिखित हैं:

कृपया अपनी छत पर सोलर सिस्टम स्थापित करने से पहले इस संपूर्ण मैनुअल को ध्यान से पढ़ें।

*एल-फीट रूफ माउंटिंग समाधान के इंस्टॉलेशन निर्देशों का सख्ती से पालन करने से उत्पाद की संरचनात्मक आवश्यकताएं पूरी होंगी और प्रासंगिक मानकों का अनुपालन होगा। स्थापना के दौरान, कृपया प्रासंगिक सुरक्षा नियमों का पालन करना सुनिश्चित करें और प्रासंगिक क्षेत्रीय नियमों पर ध्यान दें।

इंस्टॉलरों को निम्नलिखित मानदंडों का पालन करना चाहिए।

1. सभी लागू स्थानीय या राष्ट्रीय भवन कोडों का अनुपालन करें, जिसमें वे कोड भी शामिल हैं जो इस मैनुअल का स्थान ले सकते हैं;

2. सुनिश्चित करें कि ब्रैकेट जैसे उत्पाद विशिष्ट इंस्टॉलेशन और इंस्टॉलेशन वातावरण के लिए उपयुक्त हैं;

3. कृपया हमारी कंपनी द्वारा उपलब्ध कराए गए सामान और अपने साथ लाए गए इंस्टॉलेशन टूल का उपयोग करें। (हमारी कंपनी स्थानापन्न सहायक उपकरण का उपयोग करके निर्माण के लिए कोई दायित्व नहीं लेगी);

4. रीसाइक्लिंग कैसे करें: कृपया स्थानीय नियमों का पालन करें;

5. ऑपरेशन स्टाफिंग: सुनिश्चित करें कि कम से कम दो पेशेवर सौर पैनल इंस्टॉलर हों;

6. सुनिश्चित करें कि विद्युत संबंधी उपकरणों की स्थापना पेशेवर इलेक्ट्रीशियन द्वारा पूरी की जाए;

7. सौर पैनल सरणी के विद्युत घटकों की सुरक्षित स्थापना सुनिश्चित करें।

मुख्य विशेषताएं

एक। मुख्य रूप से लकड़ी के बीम या स्टील बीम द्वारा समर्थित सीढ़ी के आकार की रंगीन स्टील टाइल वाली छतों के लिए उपयोग किया जाता है

बी। हल्का डिज़ाइन, टिकाऊ और सुंदर, जोड़ने में आसान और जल्दी स्थापित होने वाला

सी। बाज़ार में सभी प्रकार के फ़्रेमयुक्त और फ़्रेमलेस सौर पैनल इंस्टॉलेशन के लिए उपयुक्त

डी। घटकों को कारखाने में पहले से इकट्ठा किया जाता है और साइट पर स्थापना समय बचाने के लिए उचित रूप से पैक किया जाता है

1. विवरण

यह प्रणाली एल्यूमीनियम मिश्र धातु सहायक उपकरण का उपयोग करती है,एल्यूमीनियम रेलऔर स्टेनलेस स्टील बोल्ट, और लकड़ी के बीम या स्टील बीम द्वारा समर्थित सीढ़ी के आकार की रंगीन स्टील टाइल वाली छतों के लिए उपयुक्त है।

सिस्टम स्थापित करने से पहले, कृपया निम्नलिखित इंस्टॉलेशन निर्देशों को ध्यान से पढ़ें। और कृपया स्थापना के दौरान स्थानीय कानूनों का पालन करें।

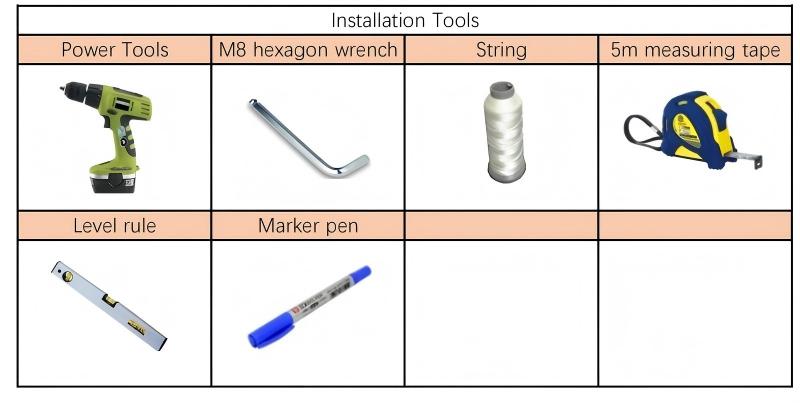

2. संस्थापन उपकरण

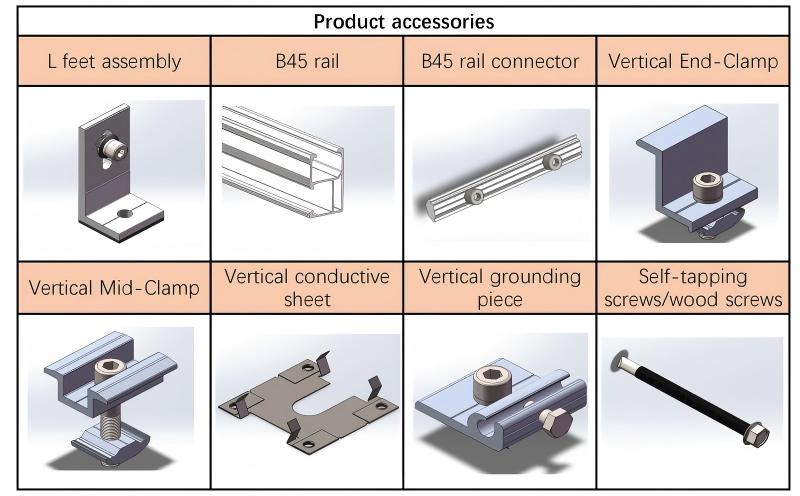

3. उत्पाद सहायक उपकरण

Product Accessories

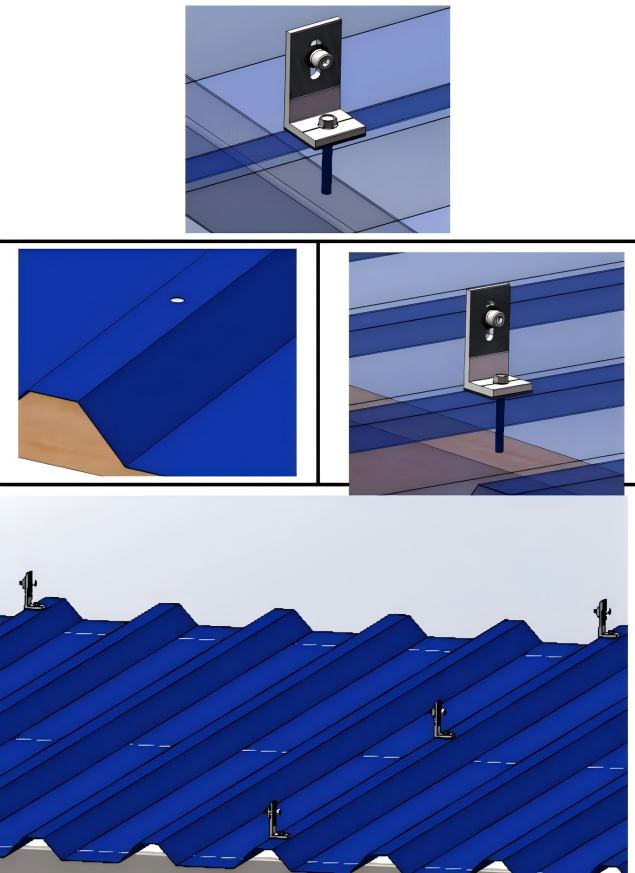

4.1 एल-फुट स्थापित करना

सपोर्ट बीम की सामग्री के अनुसार, ट्रैपेज़ॉइडल रंग स्टील टाइल की शिखर स्थिति पर एल-फीट असेंबली को स्थापित करने और ठीक करने के लिए स्व-ड्रिलिंग स्क्रू (सपोर्ट बीम एक स्टील बीम है) या लकड़ी के स्क्रू (सपोर्ट बीम एक लकड़ी का बीम है) का उपयोग करें।

पुनश्च: यदि ट्रैपेज़ॉइडल स्टील टाइल्स का समर्थन करने वाले पर्लिन लकड़ी के बीम से बने होते हैं, तो लकड़ी के पेंच डालने की सुविधा के लिए रंगीन स्टील टाइल्स में φ6 मिमी का एक छोटा छेद ड्रिल करने के लिए ड्रिलिंग टूल का उपयोग करना आवश्यक है।

ड्राइंग के अनुसार व्यवस्थित करें और उपरोक्त विधि का उपयोग करके शेष एल-फीट असेंबली स्थापित करें।

Installing the L-foot

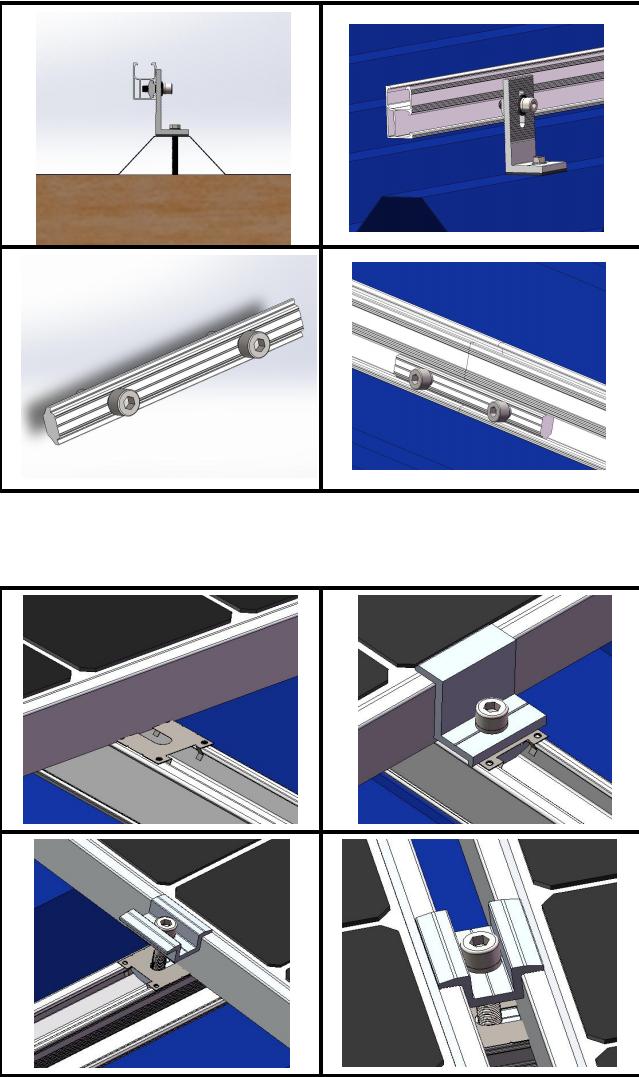

4.2 बी45 रेल स्थापित करना

बी45 रेल की नालीदार सतह की दिशा को पहले से स्थापित और निश्चित एल फीट घटक की नालीदार सतह के साथ संरेखित करने के लिए समायोजित करें, और रेल को लॉक करने के लिए हुक पर हेक्सागोनल बोल्ट को कसने के लिए एम8 हेक्सागोनल रिंच का उपयोग करें।

रेल कनेक्टर को रेल जोड़ की स्थिति में स्थापित करें, और दोनों सिरों पर जोड़ों को लॉक करने के लिए रेल कनेक्टर पर हेक्सागोनल बोल्ट को कसने के लिए एम 8 हेक्सागोनल रिंच का उपयोग करें।

Installing B45 rail

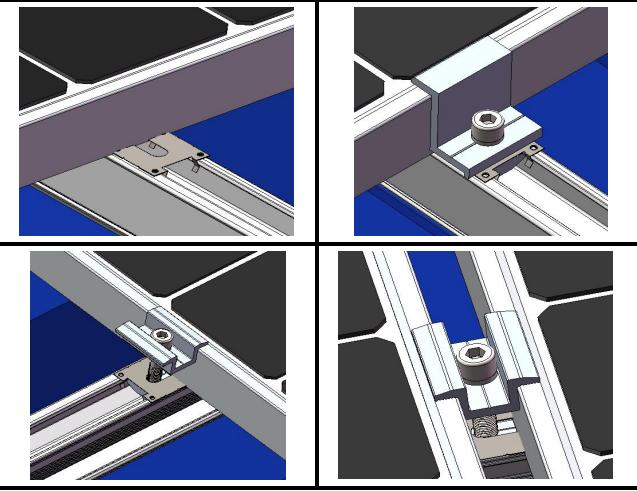

4.3 सौर पैनल स्थापित करना

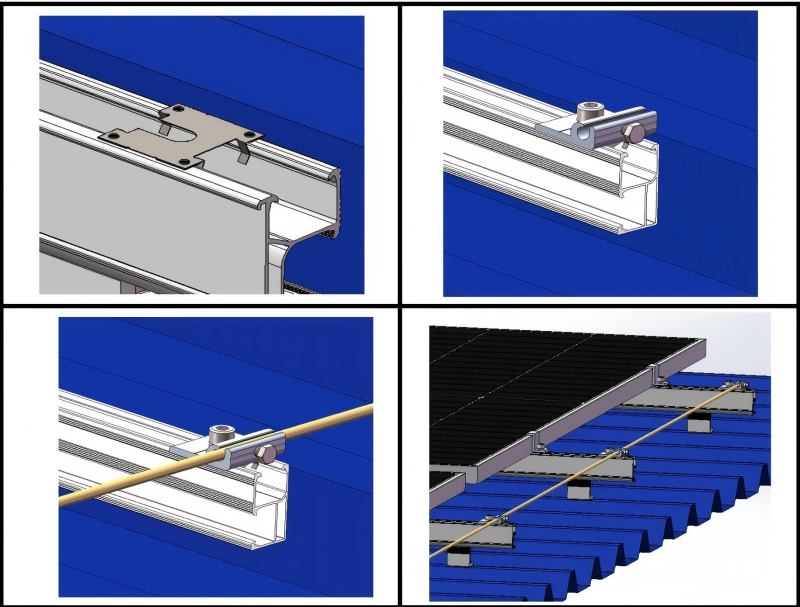

सौर पैनल को रेल पर रखें, अंतिम असेंबली की स्थिति को समायोजित करें और इसे एंड-क्लैंप के साथ ठीक करें (यदि एक प्रवाहकीय शीट से सुसज्जित है, तो प्रवाहकीय शीट को रेल स्लॉट में दबाएं, स्थिति को समायोजित करें और सौर पैनल के धातु फ्रेम के साथ प्रवाहकीय शीट के एक छोर को दबाएं)।

मध्य सौर पैनल की स्थिति को समायोजित करने के बाद, इसे ठीक करेंमध्य क्लैंप(यदि प्रवाहकीय शीट से सुसज्जित है, तो प्रवाहकीय शीट को रेल स्लॉट में दबाएं, और स्थिति को समायोजित करने के बाद, प्रवाहकीय शीट के दोनों सिरों को दबाने के लिए दोनों तरफ सौर पैनलों के धातु फ्रेम का उपयोग करें)
