सौर बाड़ पवन सुरंग परीक्षण: संरचनात्मक स्थिरता के लिए इंजीनियरिंग सत्यापन
परिधि सुरक्षा बुनियादी ढांचे के साथ नवीकरणीय ऊर्जा उत्पादन को एकीकृत करने के लिए सौर बाड़ प्रणाली एक महत्वपूर्ण समाधान बन रही है। जैसे-जैसे सौर स्थापनाएँ औद्योगिक सुविधाओं, वाणिज्यिक स्थलों, लॉजिस्टिक्स पार्कों और उपयोगिता परियोजनाओं में आगे बढ़ रही हैं, इंजीनियरिंग विश्वसनीयता एक प्रमुख मूल्यांकन कारक बन गई है।सौर बाड़पवन सुरंग परीक्षणबड़े पैमाने पर तैनाती से पहले वायुगतिकीय व्यवहार, संरचनात्मक प्रतिक्रिया और दीर्घकालिक स्थिरता का विश्लेषण करने के लिए एक वैज्ञानिक विधि प्रदान करता है।
ईपीसी ठेकेदारों, सौर इंस्टॉलरों और फोटोवोल्टिक वितरकों के लिए, एक विश्वसनीय सौर बाड़ लगाने का समाधान चुनना केवल ऊर्जा उत्पादन के बारे में नहीं है। यह यह सुनिश्चित करने के बारे में भी है कि माउंटिंग संरचना पर्यावरणीय भार का सामना कर सकती है, स्थापना प्रक्रियाओं को सरल बना सकती है और भविष्य के रखरखाव के जोखिमों को कम कर सकती है।
यह तकनीकी श्वेत पत्र बताता है कि हवा का भार फोटोवोल्टिक बाड़ संरचनाओं को कैसे प्रभावित करता है, पवन सुरंग सत्यापन क्यों मायने रखता है, और कैसे इंजीनियरिंग-केंद्रित डिजाइन सौर बाड़ प्रणालियों की समग्र विश्वसनीयता में सुधार करता है।
सौर बाड़ इंजीनियरिंग में पवन प्रतिरोध एक महत्वपूर्ण कारक क्यों बन गया है?
पारंपरिक बाड़ लगाने की प्रणालियाँ मुख्य रूप से भौतिक सुरक्षा के लिए डिज़ाइन की गई थीं। हालाँकि, फोटोवोल्टिक बाड़ ने अतिरिक्त इंजीनियरिंग आवश्यकताओं को पेश किया है क्योंकि सौर मॉड्यूल संरचना की वायुगतिकीय विशेषताओं को बदलते हैं।
पारंपरिक धातु बाड़ के विपरीत, पीवी बाड़ प्रणालियों में सौर पैनल, माउंटिंग रेल, क्लैंप और सहायक पोस्ट शामिल हैं। ये घटक पवन बलों के लिए अतिरिक्त सतह जोखिम पैदा करते हैं। जब हवा संरचना से या उसके आसपास से गुजरती है, तो दबाव अंतर महत्वपूर्ण भार उत्पन्न कर सकता है जिसे पूरे माउंटिंग सिस्टम के माध्यम से सुरक्षित रूप से स्थानांतरित किया जाना चाहिए।
एक पेशेवर रूप से डिज़ाइन की गई सौर बाड़ प्रणाली को संपूर्ण संरचनात्मक श्रृंखला पर विचार करना चाहिए:
- सौर पैनल सतह लोडिंग
- मॉड्यूल और माउंटिंग रेल के बीच कनेक्शन की ताकत
- पोस्ट और फाउंडेशन के माध्यम से लोड स्थानांतरण
- बाहरी परिस्थितियों में सामग्री का स्थायित्व
- परियोजना निष्पादन के दौरान स्थापना सटीकता
ईपीसी कंपनियों के लिए, संरचनात्मक विश्वसनीयता सीधे परियोजना प्रदर्शन को प्रभावित करती है। एक स्थिर डिज़ाइन अप्रत्याशित ऑनसाइट समायोजन को कम करने में मदद करता है, स्थापना दक्षता में सुधार करता है, और संरचनात्मक आंदोलन या घटक विफलता के कारण बिक्री के बाद की समस्याओं की संभावना को कम करता है।
फोटोवोल्टिक बाड़ संरचनाओं पर पवन भार को समझना
पवन भार फोटोवोल्टिक संरचना इंजीनियरिंग में माने जाने वाले सबसे महत्वपूर्ण पर्यावरणीय कारकों में से एक है। हवा द्वारा बनाया गया बल कई चर पर निर्भर करता है, जिसमें हवा की गति, वायु घनत्व, संरचना ज्यामिति, स्थापना ऊंचाई और स्थानीय पर्यावरणीय स्थितियां शामिल हैं।
सौर बाड़ प्रणालियों पर हवा का दबाव कैसे कार्य करता है
जब हवा सौर बाड़ संरचना तक पहुंचती है, तो सिस्टम के विभिन्न क्षेत्रों में दबाव वितरित हो जाता है। सौर मॉड्यूल की सामने की सतह सीधे हवा के दबाव का अनुभव करती है, जबकि पीछे की सतह वायु प्रवाह की स्थिति के आधार पर सक्शन प्रभाव का अनुभव कर सकती है।
ये बल संपूर्ण संरचना में विभिन्न तनाव बिंदु बनाते हैं। उच्चतम भार अक्सर आसपास केंद्रित होते हैं:
- मॉड्यूल बढ़ते बिंदु
- रेल कनेक्शन
- बन्धन घटक
- लंबवत समर्थन पोस्ट
- फाउंडेशन कनेक्शन क्षेत्र
एक संपूर्ण सौर बाड़ पवन भार गणना यह मूल्यांकन करती है कि ये बल संरचना के माध्यम से कैसे चलते हैं। लक्ष्य न केवल अधिकतम दबाव को समझना है बल्कि यह सुनिश्चित करना भी है कि प्रत्येक घटक एक स्थिर इंजीनियरिंग प्रणाली के रूप में एक साथ काम करे।
खराब डिज़ाइन वाली संरचनाओं में अत्यधिक विकृति, ढीले कनेक्शन या कम सेवा जीवन जैसी समस्याएं हो सकती हैं। इसलिए, स्थापना के बाद के बजाय प्रारंभिक इंजीनियरिंग चरण से पवन प्रतिरोधी डिजाइन पर विचार किया जाना चाहिए।
फोटोवोल्टिक बाड़ की संरचनात्मक स्थिरता को प्रभावित करने वाले प्रमुख कारक
सौर बाड़ का संरचनात्मक प्रदर्शन कई परस्पर जुड़े कारकों पर निर्भर करता है। एक विश्वसनीय प्रणाली को सामग्री, ज्यामिति और स्थापना स्थितियों के बीच संतुलित डिजाइन की आवश्यकता होती है।
1. सौर मॉड्यूल व्यवस्था और सतह एक्सपोजर
सौर पैनल यह निर्धारित करते हैं कि हवा बाड़ के साथ कैसे संपर्क करती है। बड़ी उजागर सतहें उच्च वायुगतिकीय बल पैदा कर सकती हैं, खासकर खुले क्षेत्रों में जहां वायु प्रवाह कम प्रतिबंधित है।
यह सुनिश्चित करने के लिए कि संरचना अपेक्षित पर्यावरणीय भार को संभाल सकती है, इंजीनियरों को मॉड्यूल ओरिएंटेशन, रिक्ति और इंस्टॉलेशन कॉन्फ़िगरेशन का मूल्यांकन करना चाहिए।
2. माउंटिंग स्ट्रक्चर डिजाइन
माउंटिंग संरचना सौर बाड़ के भार-वहन ढांचे के रूप में कार्य करती है। रेल, क्लैंप और सपोर्ट प्रोफाइल को बलों को समान रूप से वितरित करना चाहिए और पूरे सिस्टम जीवनचक्र में यांत्रिक स्थिरता बनाए रखनी चाहिए।
एक उचित रूप से इंजीनियर की गई सौर माउंटिंग संरचना तनाव एकाग्रता को कम करके और स्थानीयकृत विफलताओं को रोकने में मदद करके विश्वसनीयता में सुधार करती है।
3. फाउंडेशन और ग्राउंड कनेक्शन
सौर बाड़ संरचनात्मक सत्यापन में पवन सुरंग परीक्षण की भूमिका
फोटोवोल्टिक बाड़ प्रणालियों के लिए, पवन प्रदर्शन न केवल एक सैद्धांतिक गणना मुद्दा है बल्कि एक संरचनात्मक सत्यापन चुनौती भी है। चूँकि सौर बाड़ें बड़े उजागर फोटोवोल्टिक सतहों को हल्के बढ़ते संरचनाओं के साथ जोड़ती हैं, इसलिए वायु प्रवाह की परस्पर क्रिया यांत्रिक प्रदर्शन को महत्वपूर्ण रूप से प्रभावित कर सकती है।
सौर बाड़ पवन सुरंग परीक्षणयह मूल्यांकन करने के लिए एक इंजीनियरिंग विधि प्रदान करता है कि बड़े पैमाने पर तैनाती से पहले वास्तविक वायु प्रवाह की स्थिति संपूर्ण पीवी बाड़ प्रणाली को कैसे प्रभावित करती है। केवल सरलीकृत गणनाओं पर भरोसा करने के बजाय, पवन सुरंग परीक्षण इंजीनियरों को वायुगतिकीय व्यवहार का निरीक्षण करने, हवा के दबाव वितरण को मापने और महत्वपूर्ण संरचनात्मक लोडिंग क्षेत्रों की पहचान करने की अनुमति देता है।
पारंपरिक पवन भार गणना हमेशा पर्याप्त क्यों नहीं होती?
पारंपरिक पवन भार गणना फोटोवोल्टिक संरचना डिजाइन के लिए एक महत्वपूर्ण आधार है। यह क्षेत्रीय पवन स्थितियों और संरचनात्मक मापदंडों के आधार पर अनुमानित पर्यावरणीय भार प्रदान करता है।
हालाँकि, सौर बाड़ प्रणालियों में अद्वितीय वायुगतिकीय विशेषताएं होती हैं जो जटिल वायु प्रवाह व्यवहार बना सकती हैं।
बंद भवन संरचनाओं के विपरीत, फोटोवोल्टिक बाड़ आम तौर पर खुली संरचनाएं होती हैं जहां हवा सौर मॉड्यूल के आसपास, उनके बीच और पीछे से गुजर सकती है। यह वायुप्रवाह अंतःक्रिया बाड़ के विभिन्न क्षेत्रों में असमान दबाव वितरण पैदा कर सकती है।
कई कारक सौर बाड़ प्रणाली की वास्तविक पवन प्रतिक्रिया को प्रभावित कर सकते हैं:
- लंबवत मॉड्यूल अभिविन्यास
- पैनल रिक्ति और वायु प्रवाह अंतराल
- बाड़ की ऊंचाई और खुला क्षेत्र
- बाड़ लेआउट के सापेक्ष हवा की दिशा
- आसपास की इमारतें या भूदृश्य स्थितियाँ
इसलिए, पवन परीक्षण के माध्यम से इंजीनियरिंग सत्यापन सैद्धांतिक डिजाइन मान्यताओं और वास्तविक दुनिया के वायुगतिकीय व्यवहार के बीच अंतर को पाटने में मदद करता है।
ऊर्ध्वाधर फोटोवोल्टिक बाड़ संरचनाओं का वायुगतिकीय व्यवहार
अधिकांश सौर बाड़ अनुप्रयोग ऊर्ध्वाधर रूप से स्थापित फोटोवोल्टिक मॉड्यूल का उपयोग करते हैं, जो पारंपरिक छत सौर प्रणालियों की तुलना में विभिन्न वायु प्रवाह विशेषताओं का निर्माण करते हैं।
जब हवा फोटोवोल्टिक मॉड्यूल की सामने की सतह तक पहुंचती है, तो प्रत्यक्ष हवा का दबाव उत्पन्न होता है। उसी समय, पैनल के किनारों और पीछे की ओर से गुजरने वाला वायु प्रवाह सक्शन प्रभाव पैदा कर सकता है।
संयुक्त दबाव अंतर वायुगतिकीय भार उत्पन्न करता है जो संपूर्ण संरचनात्मक प्रणाली के माध्यम से स्थानांतरित होता है।
लोड पथ को इस प्रकार वर्णित किया जा सकता है:
- फोटोवोल्टिक मॉड्यूल सतहों पर कार्यरत पवन बल
- मॉड्यूल क्लैंप के माध्यम से दबाव स्थानांतरित किया गया
- बढ़ते रेलों के माध्यम से यांत्रिक भार वितरित किया गया
- बलों को सहायता चौकियों पर भेजा गया
- भार को नींव में स्थानांतरित किया गया
इस लोड पथ को समझना आवश्यक है क्योंकि विफलता जोखिम अक्सर मुख्य संरचनात्मक सदस्यों के बजाय कनेक्शन बिंदुओं पर होते हैं।
पवन सुरंग परीक्षण के दौरान प्रमुख वायुगतिकीय कारकों का मूल्यांकन किया गया
एक पेशेवर पवन सुरंग मूल्यांकन इस बात पर ध्यान केंद्रित करता है कि वायु प्रवाह सौर बाड़ संरचना के साथ कैसे संपर्क करता है और जहां अतिरिक्त डिजाइन अनुकूलन की आवश्यकता हो सकती है।
महत्वपूर्ण मूल्यांकन कारकों में शामिल हैं:
- पवन दबाव गुणांक (सीपी):इंजीनियर विश्लेषण करते हैं कि उच्च-लोड क्षेत्रों की पहचान करने के लिए फोटोवोल्टिक मॉड्यूल की विभिन्न सतहों पर हवा का दबाव कैसे बदलता है।
- एज लोडिंग प्रभाव:सौर बाड़ सरणियों के बाहरी किनारों पर आंतरिक वर्गों की तुलना में विभिन्न वायुगतिकीय बलों का अनुभव हो सकता है क्योंकि वायु प्रवाह कम प्रतिबंधित है।
- अशांति प्रभाव:आस-पास की इमारतें, पेड़ या औद्योगिक संरचनाएं अनियमित वायु प्रवाह की स्थिति पैदा कर सकती हैं जो संरचनात्मक प्रतिक्रिया को प्रभावित करती हैं।
- पैनल गैप वायुगतिकी:फोटोवोल्टिक मॉड्यूल के बीच की दूरी वायु प्रवाह की गति और दबाव पुनर्वितरण को प्रभावित कर सकती है।
- कनेक्शन लोड वितरण:इंजीनियर मूल्यांकन करते हैं कि वायुगतिकीय बल क्लैंप, रेल और समर्थन संरचनाओं के माध्यम से कैसे स्थानांतरित होते हैं।

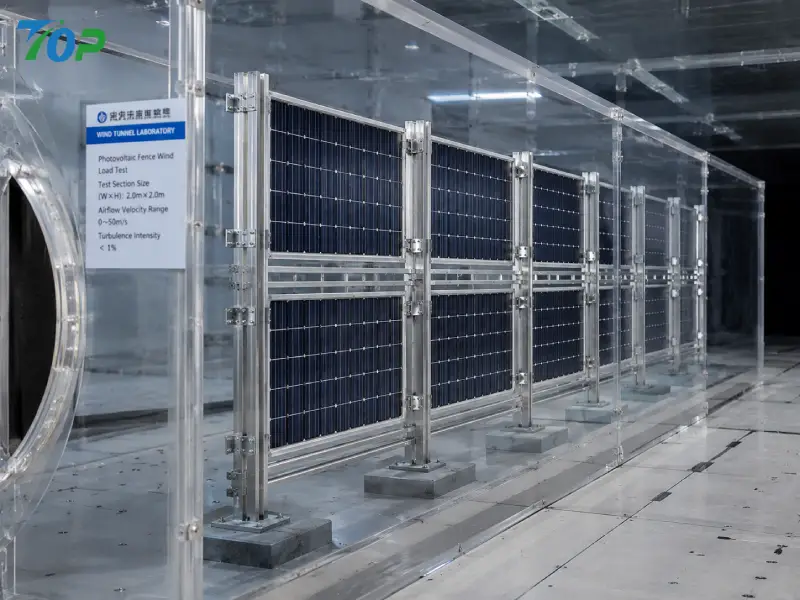

सौर बाड़ प्रणालियों के लिए पवन सुरंग परीक्षण पद्धति
एक पूर्ण पवन सुरंग परीक्षण प्रक्रिया में भौतिक मॉडल की तैयारी से लेकर संरचनात्मक प्रतिक्रिया मूल्यांकन तक कई इंजीनियरिंग चरण शामिल होते हैं। इसका उद्देश्य न केवल हवा के व्यवहार का निरीक्षण करना है बल्कि अंतिम सौर बाड़ डिजाइन में सुधार करना भी है।
चरण 1: सौर बाड़ भौतिक मॉडल तैयार करना
पहला कदम एक प्रतिनिधि परीक्षण मॉडल बनाना है जो वास्तविक फोटोवोल्टिक बाड़ प्रणाली की महत्वपूर्ण विशेषताओं को सटीक रूप से दर्शाता है।
मॉडल में महत्वपूर्ण संरचनात्मक तत्व शामिल हैं जैसे:
- फोटोवोल्टिक मॉड्यूल
- एल्यूमीनियम या स्टेनलेस स्टील माउंटिंग रेल
- मॉड्यूल क्लैंप
- लंबवत समर्थन पोस्ट
- फाउंडेशन कनेक्शन प्रतिनिधित्व
यह सुनिश्चित करने के लिए कि मॉडल वास्तविक परियोजना स्थितियों को दर्शाता है, इंजीनियर ज्यामितीय समानता, संरचनात्मक विन्यास और स्थापना लेआउट पर विचार करते हैं।
चरण 2: पवन पर्यावरण सिमुलेशन और वायु प्रवाह परीक्षण
परीक्षण के दौरान, वास्तविक परियोजना संचालन के दौरान होने वाली विभिन्न पवन स्थितियों का अनुकरण करने के लिए नियंत्रित वायु प्रवाह उत्पन्न होता है।
इंजीनियर कई हवा की दिशाओं का मूल्यांकन करते हैं क्योंकि सौर बाड़ प्रचलित हवाओं के सापेक्ष उनके अभिविन्यास के आधार पर विभिन्न लोडिंग स्थितियों का अनुभव कर सकते हैं।
परीक्षण इस पर केंद्रित है:
- मॉड्यूल में दबाव वितरण
- पैनल अंतराल के आसपास वायु प्रवाह पैटर्न
- वायुगतिकीय लोडिंग में परिवर्तन
- बढ़े हुए संरचनात्मक तनाव वाले क्षेत्र
चरण 3: संरचनात्मक प्रतिक्रिया मापन
वायु प्रवाह परीक्षण के बाद, इंजीनियर विश्लेषण करते हैं कि सौर बाड़ संरचना वायुगतिकीय बलों पर कैसे प्रतिक्रिया करती है।
प्रमुख टिप्पणियों में शामिल हैं:
- संरचनात्मक विस्थापन
- कनेक्शन व्यवहार
- तनाव सघनता वाले क्षेत्र
- समग्र स्थिरता प्रदर्शन
इसका उद्देश्य यह सत्यापित करना है कि संरचना अपेक्षित पर्यावरणीय परिस्थितियों में यांत्रिक विश्वसनीयता बनाए रखती है।
चरण 4: परीक्षण परिणामों के आधार पर इंजीनियरिंग अनुकूलन
पवन सुरंग परीक्षण न केवल एक सत्यापन प्रक्रिया है बल्कि एक डिज़ाइन अनुकूलन उपकरण भी है।
परीक्षण निष्कर्षों के आधार पर, इंजीनियर सुधार कर सकते हैं:
- माउंटिंग रेल कॉन्फ़िगरेशन
- क्लैंप पोजीशनिंग
- पोस्ट रिक्ति का समर्थन करें
- संरचनात्मक सुदृढीकरण
- फाउंडेशन डिजाइन दृष्टिकोण
यह इंजीनियरिंग प्रक्रिया बेहतर हवा प्रतिरोध, बेहतर स्थापना आत्मविश्वास और अधिक अनुमानित दीर्घकालिक प्रदर्शन के साथ सौर बाड़ प्रणाली बनाने में मदद करती है।
ज़मीन के ऊपर मजबूत घटकों के साथ भी, नींव का डिज़ाइन आवश्यक बना हुआ है। पवन बल अंततः पोस्ट या एंकरिंग सिस्टम के माध्यम से जमीन में स्थानांतरित हो जाते हैं।
संरचनात्मक प्रदर्शन का मूल्यांकन करते समय हमेशा मिट्टी की स्थिति, स्थापना की गहराई और परियोजना के वातावरण पर विचार किया जाना चाहिए।
दीर्घकालिक विश्वसनीयता के लिए इंजीनियरिंग-आधारित सौर बाड़ डिजाइन
एक विश्वसनीय सौर बाड़ प्रणाली वायुगतिकीय विश्लेषण, सामग्री चयन, संरचनात्मक इंजीनियरिंग और विनिर्माण गुणवत्ता नियंत्रण के संयोजन का परिणाम है।
टॉपफेंससोलर जैसे पेशेवर आपूर्तिकर्ताओं के लिए, उत्पाद विकास प्रक्रिया के दौरान इंजीनियरिंग प्रदर्शन पर विचार किया जाता है, जिससे ईपीसी भागीदारों को वास्तविक दुनिया के इंस्टॉलेशन वातावरण के लिए डिज़ाइन किए गए समाधान प्राप्त करने में मदद मिलती है।
