टाइल रूफ हुक माउंटिंग सिस्टम

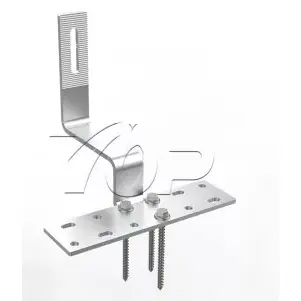

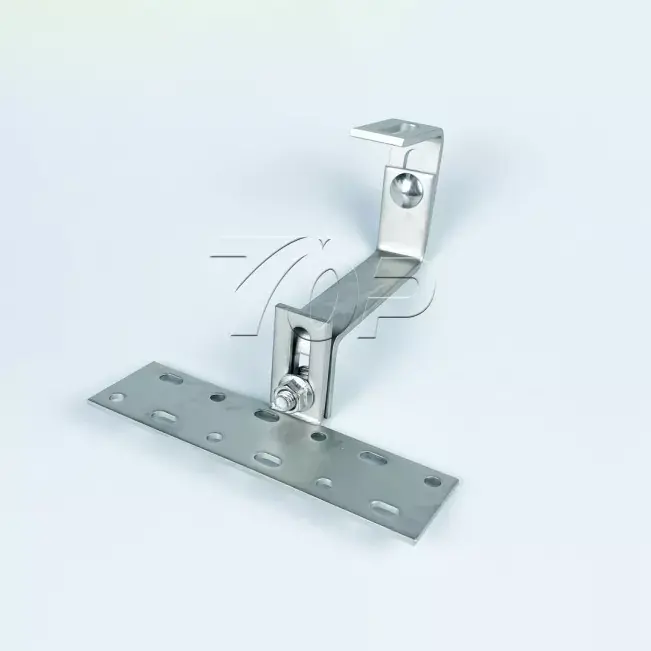

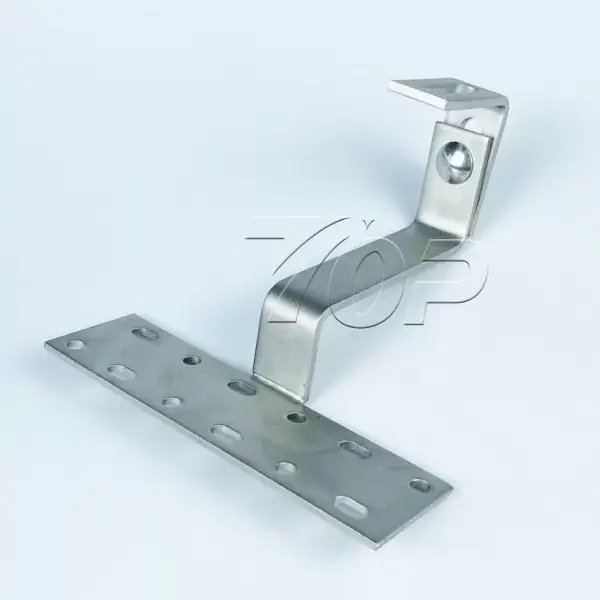

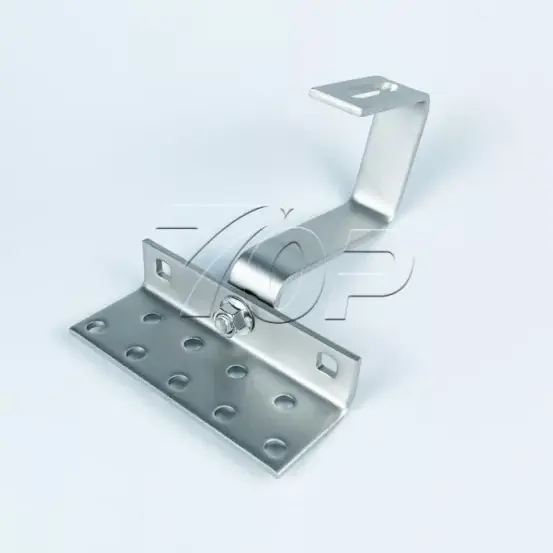

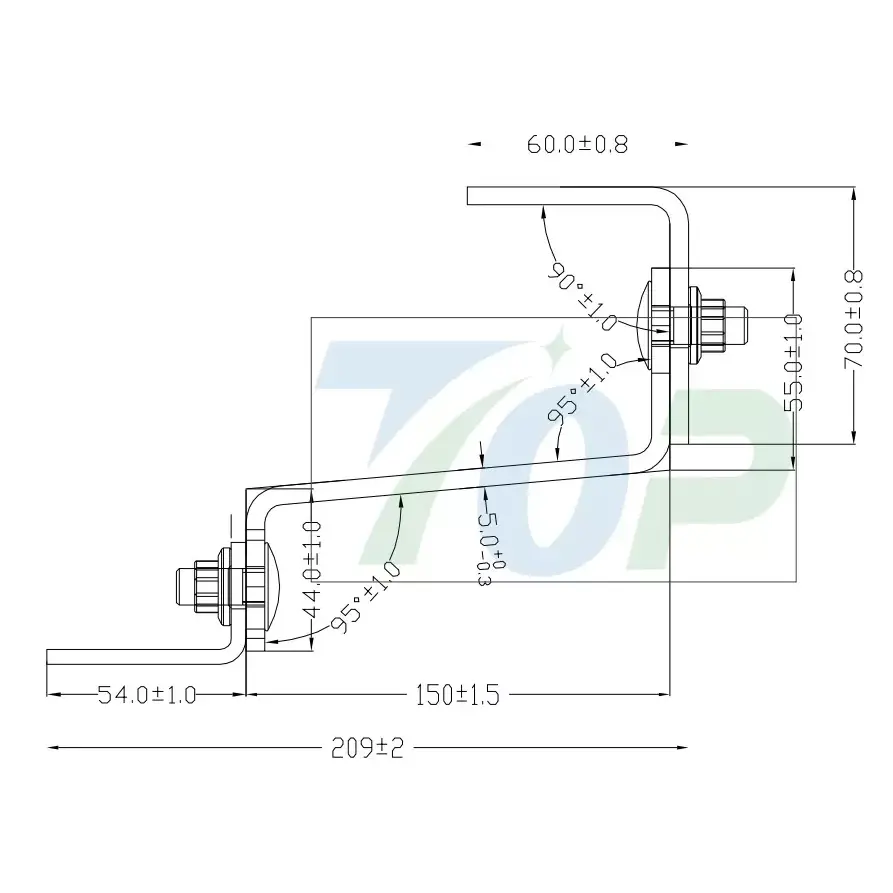

क्या आप किसी विश्वसनीय चीन निर्माता और आपूर्तिकर्ता की तलाश में हैं? आगे कोई तलाश नहीं करें! टॉपफेंससोलर उच्च गुणवत्ता वाले टाइल रूफ हुक माउंटिंग सिस्टम की पेशकश करने वाली एक अग्रणी फैक्ट्री है। टॉपफेंससोलर छत हुक संरचना डिजाइन, भाग संख्या: TF-AHK-H12 दो ऊंचाई समायोज्य डिजाइन है, स्टेनलेस स्टील जिसकी मोटाई 5 मिमी लंबाई 120-150 मिमी है।

तकनीकी आवश्यकताएं:

1.वेल्ड पास समान रूप से घने होते हैं, भव्य सतह के साथ, बिना अंडरकट, दरार या ब्लोहोल आदि के।

2. अनुभाग तेज धार, तेज कोने या गड़गड़ाहट आदि के बिना सपाट हैं।

3.अज्ञात सहिष्णुता एम डिग्री (जीबी/टी 1804-2000) के अनुसार लागू की जाती है।

4. समकोण के लिए कोई निशान नहीं.

5. सतह का उपचार ग्राहक की आवश्यकताओं के अनुसार किया जाता है।

पारंपरिक ग्राउंड माउंटिंग से अलग, छत पर माउंटिंग समाधान सौर ऊर्जा की उपयोग दर को प्रभावी ढंग से बढ़ा रहा है। टॉपफेंससोलर का टाइल रूफ हुक माउंटिंग सिस्टम आवासीय और वाणिज्यिक सौर ऊर्जा स्टेशन में लोकप्रिय है। टाइल की छत के आधार पर डिज़ाइन किए गए हुक के विशेष आकार का उपयोग करके समाधान, इसे छत के लकड़ी के बीम पर स्थापित करना, हुक बॉडी का झुकने वाला आकार टाइल को नुकसान पहुंचाए बिना छत पर 100% गैर-स्पर्श बंधन है। और यह डिज़ाइन छत पर प्रवेश किए बिना मूल छत को सुरक्षित रख सकता है और पानी के रिसाव के न्यूनतम जोखिम को कम कर सकता है।

सामग्री:

टॉपफेंससोलर टाइल रूफ हुक माउंटिंग सिस्टम डिज़ाइन मुख्य रूप से स्टेनलेस स्टील से बने होते हैं, हम 25 वर्षों से अधिक की सेवा के साथ उच्च गुणवत्ता और टिकाऊ दीर्घकालिक उपयोग बनाए रखते हैं। सामग्री SUS304 स्टेनलेस स्टील है। और सिस्टम छत पर सौर पैनलों को मजबूती से समर्थन देने के लिए Al6005-T5 एल्यूमीनियम रेल का उपयोग करता है।

इस हुक के लिए रेल की सतह का उपचार: एल्यूमीनियम with≥15μm एनोडाइजिंग सतह का उपचार।

प्रदर्शन: विभिन्न धर्मों के अनुप्रयोग के तहत और यहां तक ​​कि जटिल जलवायु वातावरण में भी एल्यूमीनियम संरचनाओं को उत्कृष्ट जंग-रोधी बनाए रखना।

प्रमाणपत्र: टॉपफेंससोलर हुक एसजीएस/सीई/टीयूवी का अनुपालन करता है और उत्पादन की गुणवत्ता एसजीएस मानक से मिलती है।

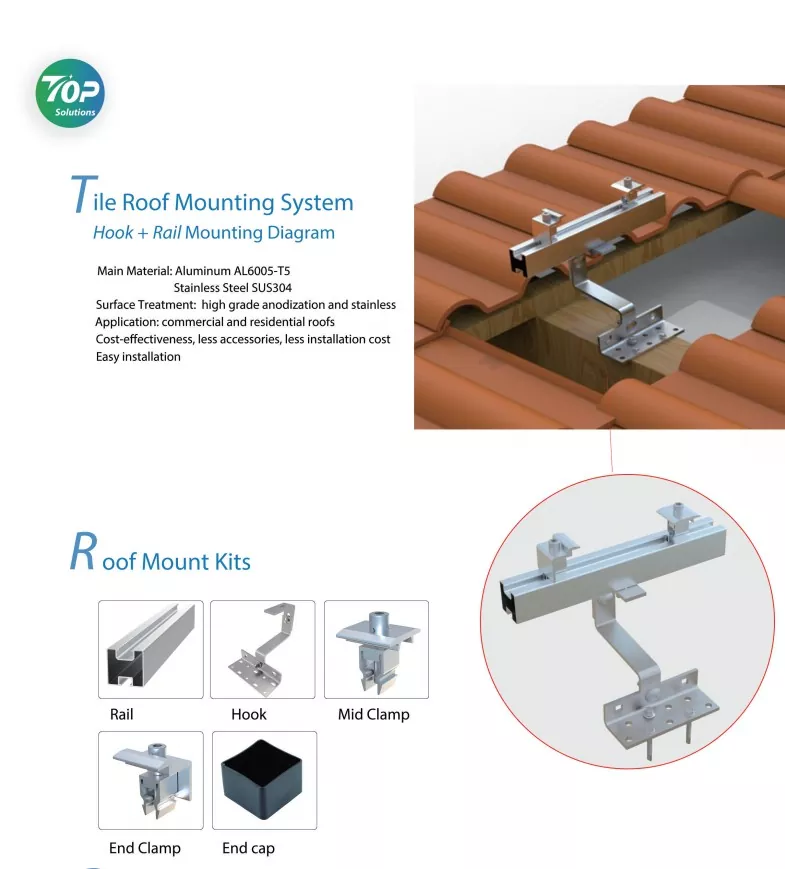

टाइल छत हुक के घटक:

चमकती: रबर

हुक आर्म: SUS304 स्टील

फास्टनरों: स्क्रू/स्वयं थ्रेडिंग पिन

रेल क्लैंप: मध्य-क्लैंप/अंत-क्लैंप

फ़ायदे:

इस त्वरित टॉपफेंससोलर रूफ हुक इंस्टालेशन का लाभ यह है कि यह सबसे कम लागत पर तुरंत स्थापित हो जाता है और छत की मूल संरचना में न्यूनतम बदलाव करता है। इसलिए इस हुक माउंट सिस्टम में छत के साथ घुलने-मिलने के लिए एक उच्च सौंदर्य अपील है।

इसके अलावा हमारे पास काले रंग के विकल्प भी हैं जो यूरोप के बाजार में भी प्रसिद्ध हैं।

यह एप्लिकेशन सौर पैनल की टाइल छत माउंटिंग प्रणाली के लिए उपयुक्त है। विस्तार मॉडल में सौर टाइल छत हुक माउंटिंग ब्रैकेट + एल्यूमीनियम रेल माउंटिंग शामिल है।

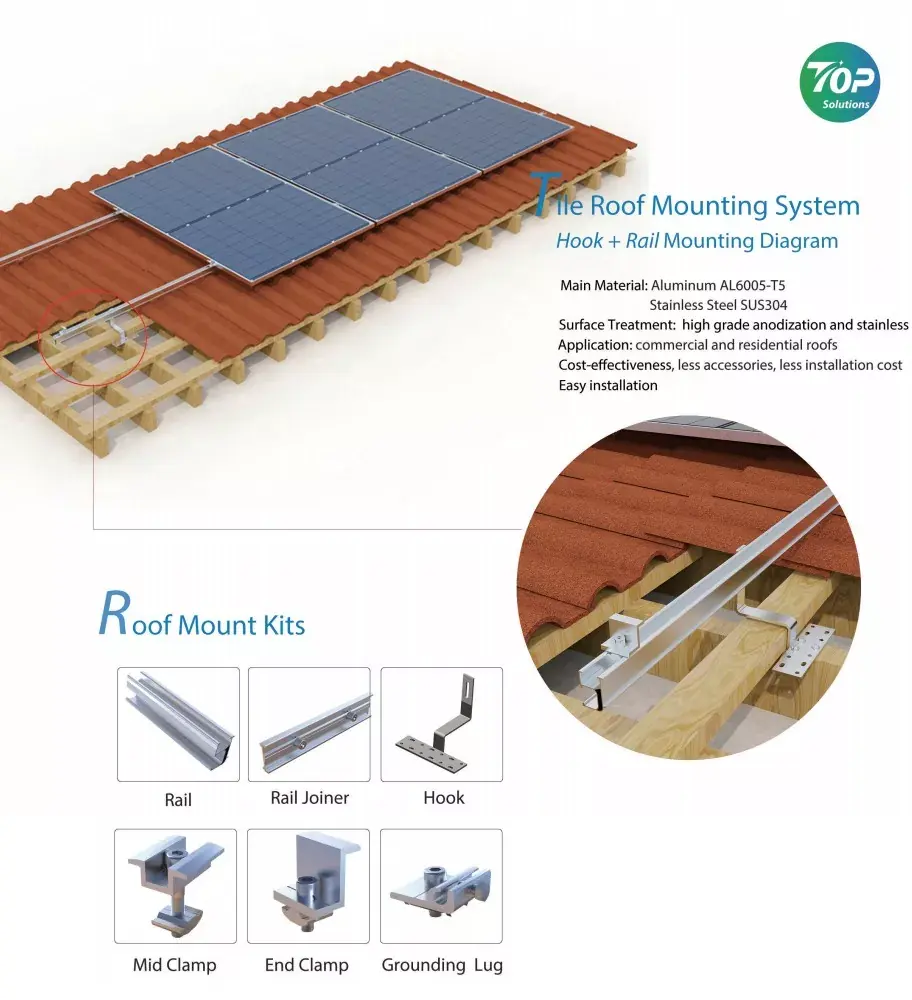

स्थापना चरण:

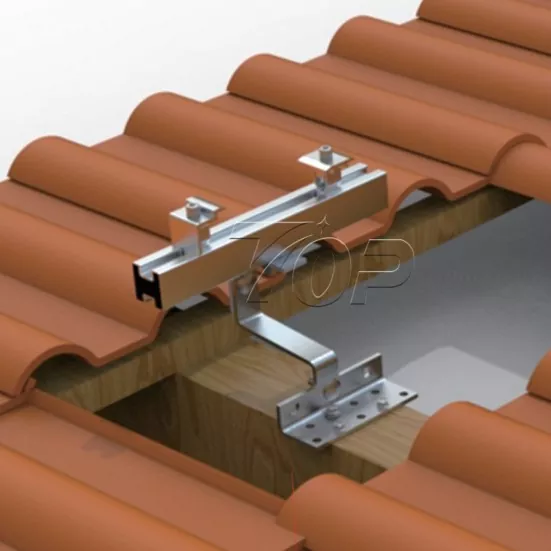

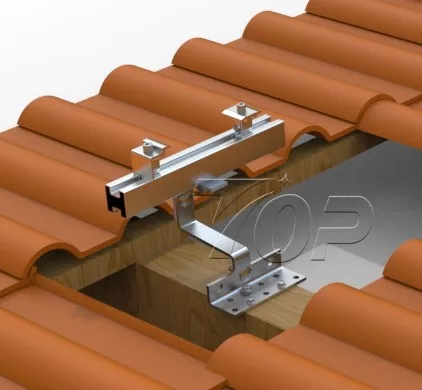

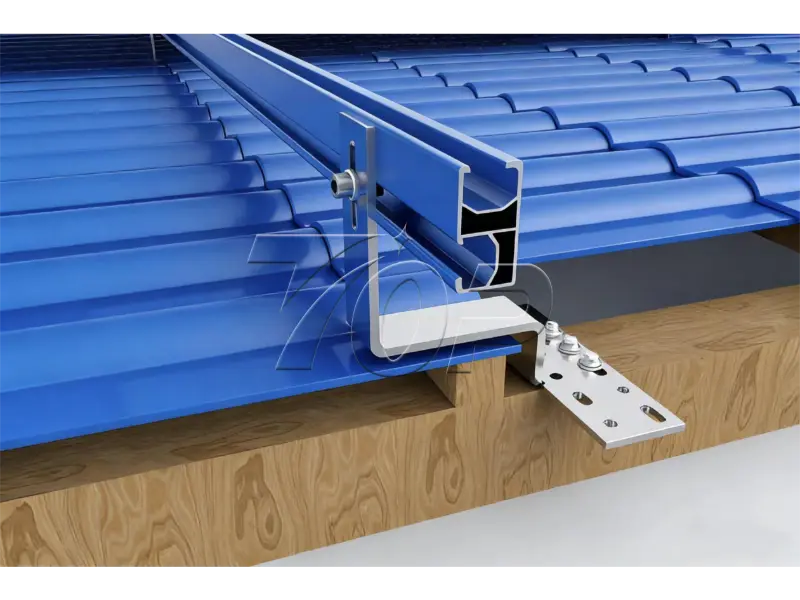

पहला कदम: टाइल की छत पर संपूर्ण सिस्टम संरचना में छत के लकड़ी के बीम पर रेल हुक को पेंच या बोल्ट से बांधा जाता है।

दूसरा चरण: टॉपफेंससोलर एल्युमीनियम रेल को हुक पर लगाकर, अलग-अलग रेल को रेल कनेक्टर के साथ एक साथ जोड़ा जाता है।

तीसरा चरण: एक बार जब छत के सभी हुक तैयार हो जाएं और उस पर एल्युमीनियम की रेलिंग लगा दी जाए, तो सौर पैनल लगाने की तैयारी करें। पीवी पैनल स्थापित करने से पहले, वर्टिकल या लैंडस्केप ओरिएंटेशन इंस्टॉलेशन को अंतिम रूप देने के लिए टॉपफेंससोलर इंजीनियर टीम के साथ पैनल ऐरे लेआउट की पुष्टि करें। फिर एक सेट में 4-14 या अधिक पैनलों के साथ 1 आरडब्ल्यूओ में पीवी पैनल लगाएं, या एक पंक्ति में दो पैनल, रेल पर एक कॉलम में 4-20 यूनिट सौर पैनल लगाएं। पंक्ति और स्तंभ पैनल की मात्रा छत के आकार और धूप की ओर की ओर के आधार पर होती है। पेशेवर विवरण के बारे में कि आपकी छत पर सौर पैनल लेआउट कैसे तैयार किया जाए और आपकी छत पर कितनी बिजली क्षमता स्थापित की जा सकती है, आप TOPrfence ऊर्जा इंजीनियरों की टीम से सलाह ले सकते हैं।

चौथा चरण: टाइल की छतों पर इन सौर पैनलों की सुरक्षित सुरक्षा के लिए एल्युमीनियम रेल्स पर लगे सौर पैनलों को टॉपफेंससोलर मिड-क्लैप्स से जोड़ना और अंत-क्लैम्प्स के साथ समाप्त करना।

संरचना डिजाइनिंग और सौर पैनल माउंटिंग को प्रभावित करने वाले कारक:

1. छत का आकार - बिजली क्षमता तय करता है कि आप अपनी इमारत पर कितनी बड़ी बिजली स्थापित कर सकते हैं।

2. छत का प्रकार: विभिन्न प्रकार की छतों के लिए अलग-अलग माउंटिंग समाधान होते हैं। पिच वाली टाइल वाली छत में रेलिंग के साथ हुक का चयन करना सबसे अच्छे समाधानों में से एक है, कम लागत, सौर पैनल समर्थन की उच्च शक्ति, और छत के वजन लोडिंग सुरक्षा के लिए हल्की संरचना अच्छी है। लेकिन धातु की छत, या कंक्रीट की छत की तरह, एल फीट + रेल संरचना या गिट्टी प्रणाली आदि चुनने की आवश्यकता है। कृपया टॉपफेंससोलर इंजीनियर टीम से परामर्श लें।

3. सौर पैनलों का आयाम, और प्रत्येक पैनल की बिजली क्षमता। यह संरचना भार भार से संबंधित है।

4. हवा की गति. टाइल रूफ हुक माउंटिंग सिस्टम संरचना इतनी मजबूत होनी चाहिए कि वह 2 मीटर/सेकंड से 70 मीटर/सेकेंड (औसत हवा की गति 3 सेकंड मानक द्वारा गिना जाता है) तक हवा का सामना कर सके।

5. संरचना की सामग्री: वर्तमान में स्टील और एल्युमीनियम का उपयोग बढ़ते संरचनाओं में सबसे अधिक और प्रसिद्ध है, छत की संरचना के लिए हल्के वजन वाली सामग्री का चयन करना चाहिए, इसलिए अलमुमिनुन पर जाना सबसे अच्छा विकल्प है। टॉपफेंससोलर से, सोलर एल्युमीनियम Al6005-T5 बाजार की तुलना में उच्च गुणवत्ता वाला है।

लाभ

1. सोलर माउंटिंग सिस्टम के लिए टॉपफेंससोलर डिज़ाइन किए गए पिच टाइल रूफ हुक आसानी से माउंटिंग डिज़ाइन, कम ब्रैकेट, तेज़ इंस्टॉलेशन वाले हैं।

2. हमारे रूफ हुक किट में उच्च ग्रेड एनोडाइजिंग प्रक्रिया और स्टेनलेस सतह उपचार है। दीर्घकालिक उपयोग के लिए समर्थन।

3. अनुकूलित कम सहायक उपकरण डिज़ाइन की लागत कम है। साइटों पर स्थापना लागत को कम करने के लिए कम स्थापना मजदूरों की आवश्यकता होती है।

4.टॉपफेंससोलर के पास विभिन्न प्रकार के हुक विकल्पों की श्रृंखला है जो विभिन्न टाइल छतों को पूरा करने और जर्मनी, पोलैंड, ऑस्ट्रिया, स्पेन, या जापान, इंडोनेशिया आदि बाजारों को कवर करने के लिए समायोज्य हैं।

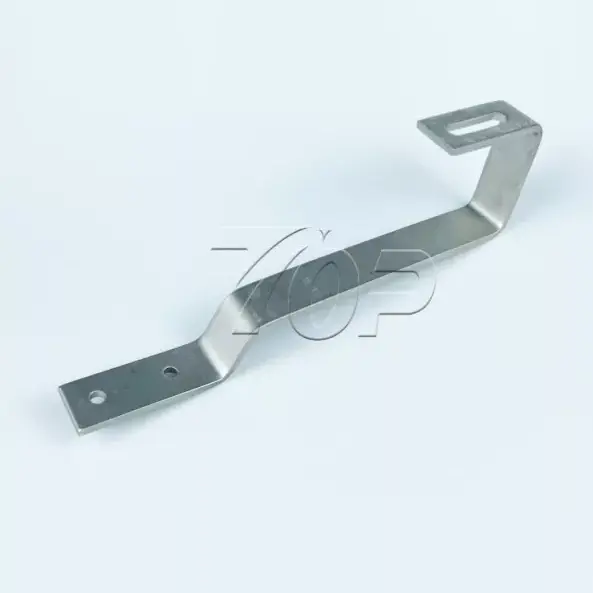

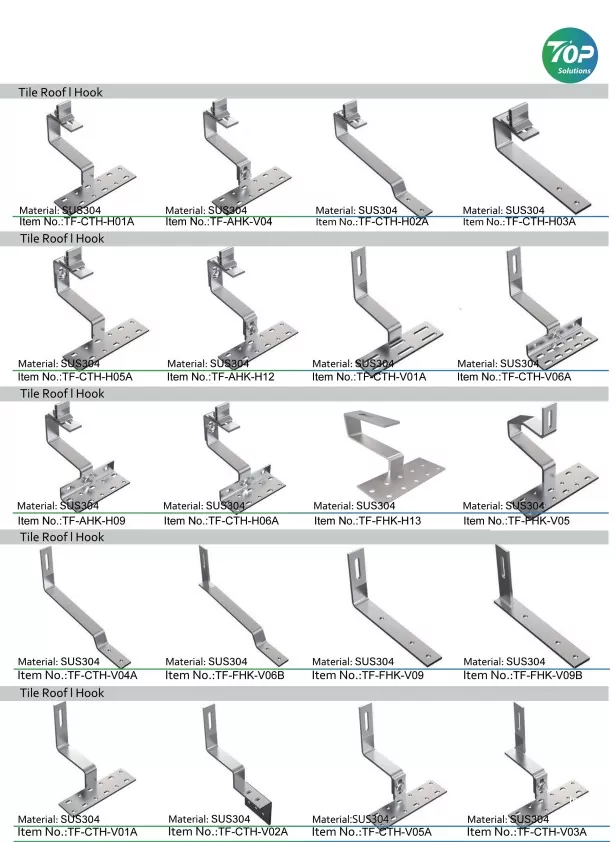

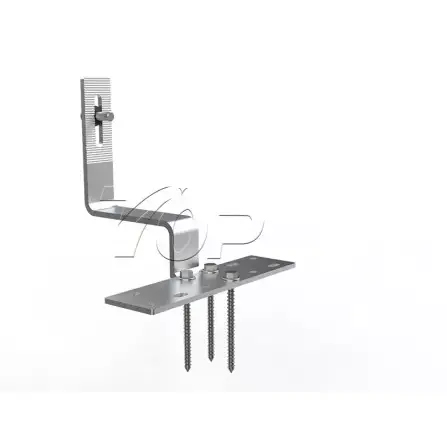

हुक के विभिन्न आकार और प्रकार के अधिक विकल्प:
