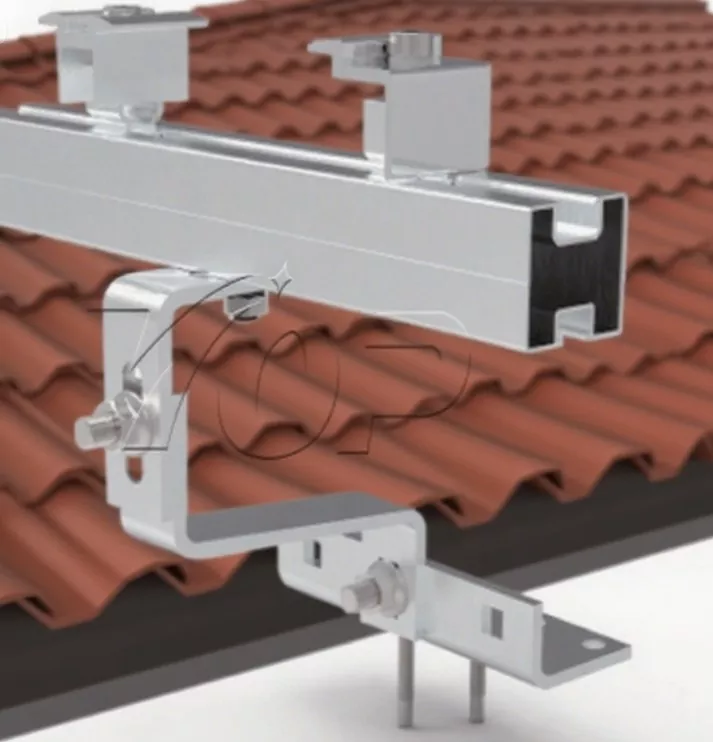

टाइल छत सौर माउंट

पेशेवर निर्माता के रूप में, टॉपफेंससोलर टाइल रूफ सोलर माउंट हुक को यूरोप/एशियाई देशों के आवासीय टाइल छत के आकार के अनुसार अनुकूलित किया गया है। टॉपफेंससोलर हुक डिजाइन की श्रृंखला बाजार की विभिन्न मांगों को पूरा करती है।

नियमित रूप से 150 मिमी ब्रैकेट की लंबाई टाइल ओवरलैप की बड़ी रेंज को पूरा करती है और विभिन्न प्रकार की टाइल छतों को ठीक करने के लिए इसे विभिन्न ऊंचाइयों से समायोजित किया जा सकता है। कठोरता 30 मिमी और 35 मिमी मोटाई के साथ सौर पैनल फ्रेम को माउंट कर सकती है। टाइल्स की अखंडता, माउंटिंग संरचनाओं की विश्वसनीयता और समर्थन करने वाले सौर पैनलों की सुरक्षा को अधिकतम करने के लिए, टॉपफेंससोलर सोलर हुक आपके लिए सबसे अच्छा विकल्प है।

सिस्टम घटक:

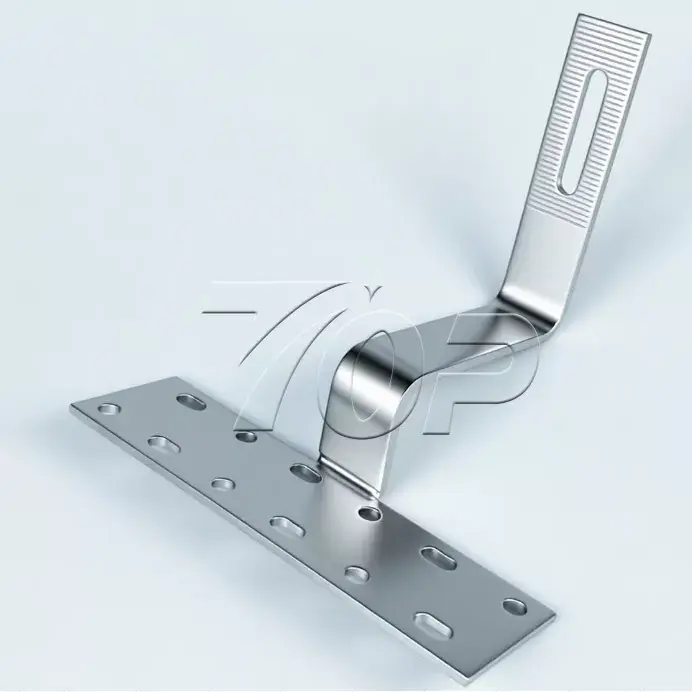

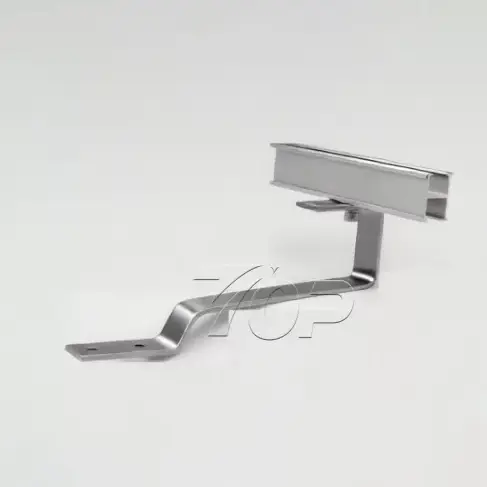

-छत का हुक

-4200 मिमी - 4500 मिमी की टीएफ बी45 रेल

-टीएफ बी45 रेल कनेक्टर

-ए2 फ्लैंज हेड स्क्रू 8*100

-या SUS304 दो हेड बोल्ट

-मिड-क्लैम्प्स: वर्टिकल या लैंडस्केप सोलर पैनल मौडेल्स के लिए

-एंड-क्लैंप्स: वर्टिकल या लैंडस्केप सोलर पैनल मौडेल्स के लिए

-रेल एंड कैप



>हवा लोडिंग: 60 मीटर/सेकेंड तक

>बर्फ लोडिंग: 1.4KN/m2 तक

>पीवी पैनल ओरिएंटेशन: पोर्टेट या वर्टिकल

>हुक की ऊंचाई समायोज्य (वैकल्पिक) हो सकती है।

कंपोनेट्स और मेटारियल्स

टॉपफेंससोलर से अनुकूलित टाइल रूफ सोलर माउंट खरीदें, जो चीन में निर्माताओं और आपूर्तिकर्ताओं में से एक है। Al 6005-T5 सामग्री का उच्च ग्रेड एनोडाइजेशन उपचार आपके सौर पैनल को महान संरचना संक्षारण प्रतिरोधी प्रदर्शन के साथ मजबूती से स्थापित रखता है। हमने 25 वर्षों से अधिक सेवा समय का उपयोग करके टाइल छत सौर माउंट को दोहरी बना दिया है।

हम जल्दी से टाइल वाली छतों पर संरचना स्थापित कर सकते हैं, इसके लिए जटिल उपकरणों या पेशेवर कौशल का उपयोग करने की आवश्यकता नहीं है। स्थापना के आसान चरण, कम मेहनत और कम समय की आवश्यकता।

स्थापना मैनुअल चरण:

1. छत के आकार को मापें, सौर पैनल सरणी लेआउट को डिज़ाइन करें, फिर टॉपफ़ेंससोलर इंजीनियर टीम सौर पैनलों के लिए संरचना को डिज़ाइन करती है।

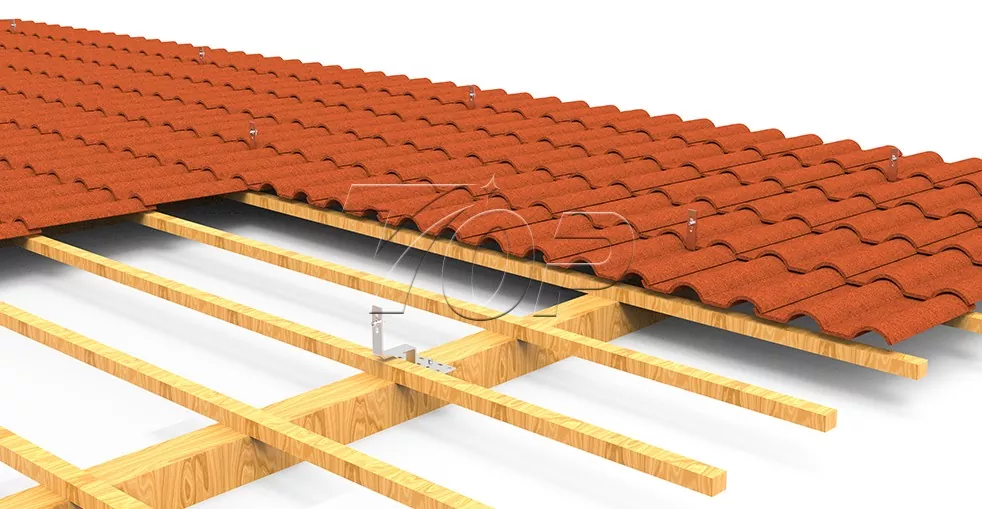

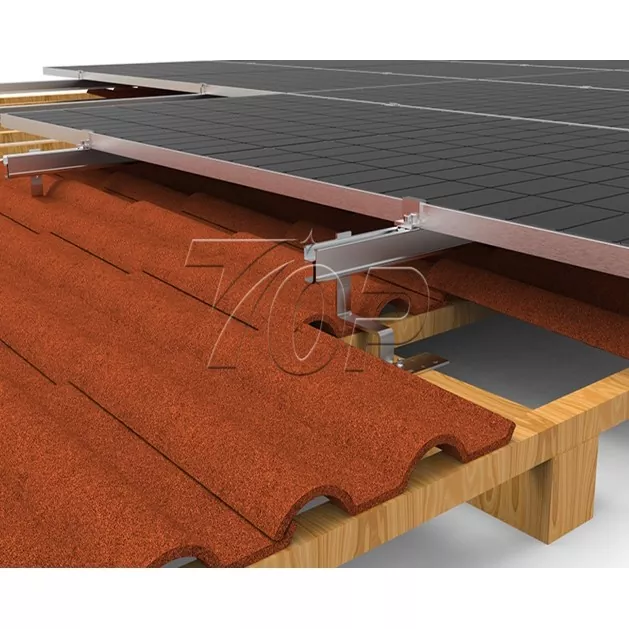

2. छत के हुक स्थापित करें।

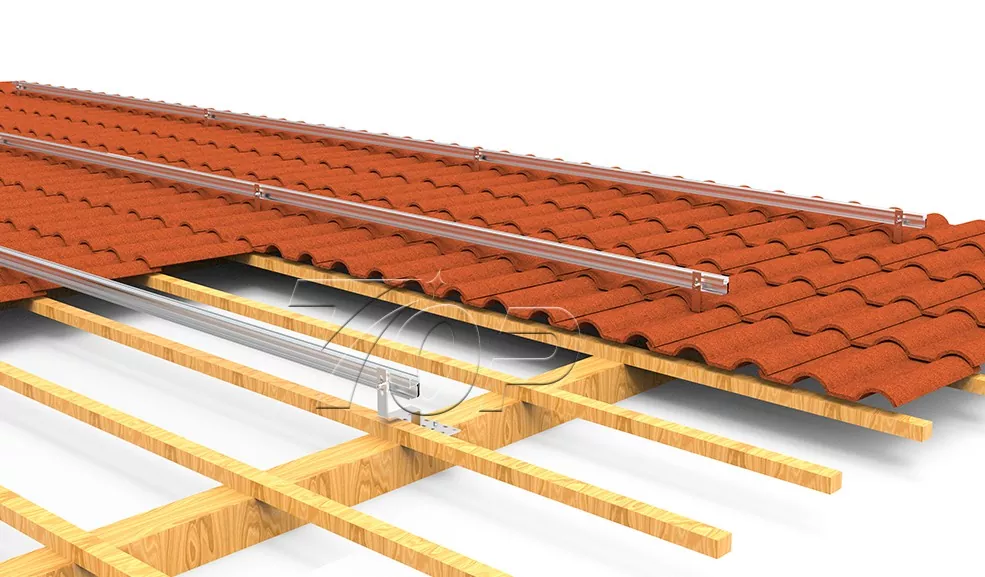

3. हुक पर रेल लगाना

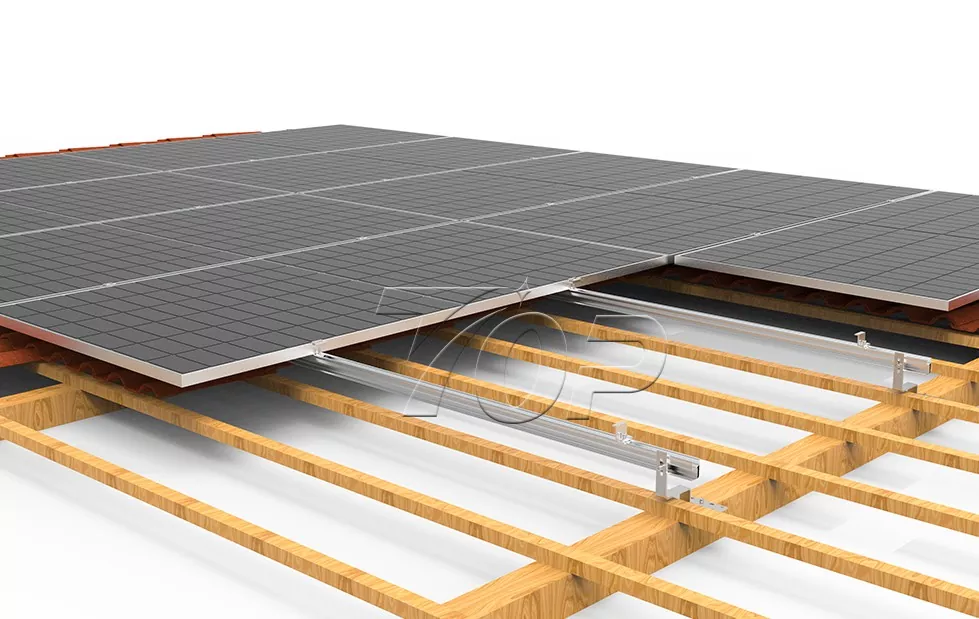

4. रेल पटरियों पर सौर पैनल स्थापित करें।

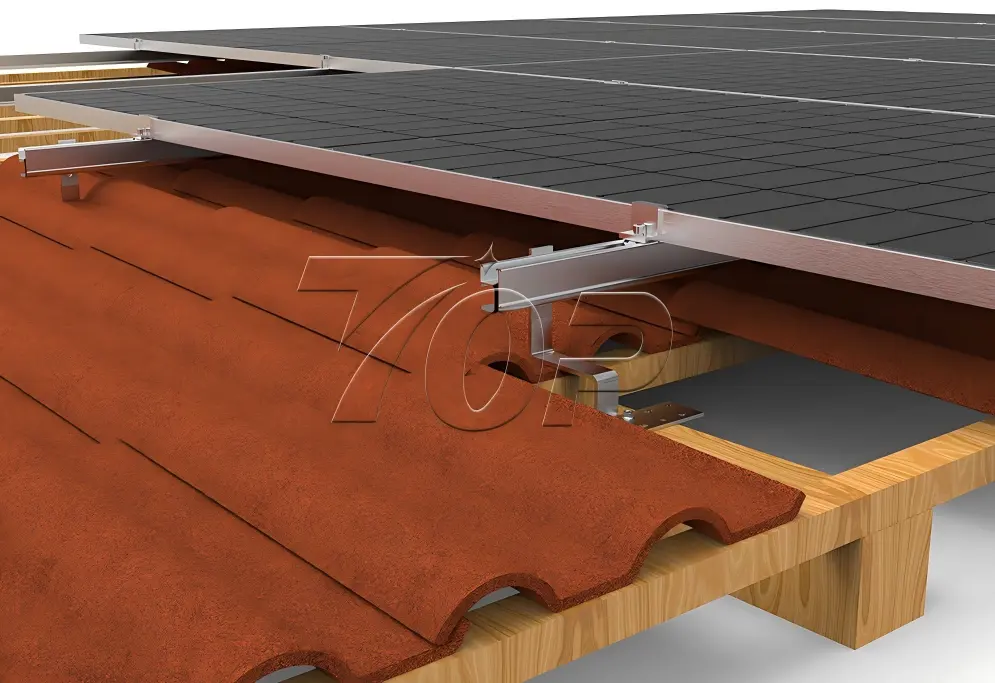

5. सौर पैनलों को कनेक्ट करें और मिड क्लैंप और एंड क्लैंप के साथ जकड़ें।

लाभ

A. टॉपफेंससोलर द्वारा डिज़ाइन किया गया टाइल रूफ सोलर माउंट सिस्टम आवासीय या व्यावसायिक उपयोग के लिए है, जो 60m/s तक हवा लोड करने, 1.4kn/m2 तक बर्फ लोड करने का अनुकरण करता है।

बी. ऊंचाई समायोजित करके विभिन्न छतों को फिट करने के लिए लचीला समायोजन।

सी. आसान स्थापना, सरल संरचना आसानी से स्थापित की जा सकती है, जटिल उपकरण या कौशल की आवश्यकता नहीं है, जिससे समय और प्रयास की बचत होती है।

हुक प्रणाली कम ब्रैकेट, कम संरचना लागत और कम श्रम लागत से सुसज्जित है।
